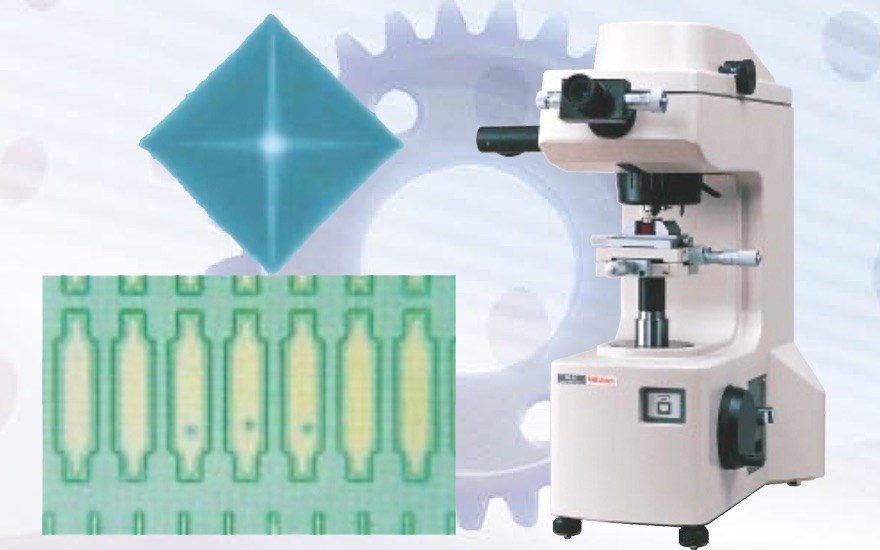

▲HM-100微小維克式硬度試驗機是三豐新型硬度試驗機系列產品。
▲為擴大試驗適用範圍，此系列產品採用全新壓頭 / 鏡頭旋轉盤和獨立式控制裝置。
▲新型旋轉盤上可安裝三個物鏡。
▲可通過校正功能，合理地將所安裝的全部物鏡用於壓痕量測。
▲旋轉盤附有努氏壓頭的安裝支架，以便進行努式硬度試驗的設置。
▲測試力(荷重)(gf)：10、25、50、100、200、300、500、1000。
特色
|
.png)
|
◀︎觸試驗力範圍較大，0.5gf~2000gf，可測量各類試料。
◀︎負載持續時間可設定在5~99秒之間，增量為5秒鐘。
◀︎壓痕最小讀數為0.2mm。
|
|
.png)
|
◀︎旋轉盤上最多安裝2個物鏡。
|
|
.png)
|
◀︎選用壓頭 / 鏡頭的旋轉盤擁有高定位精度和重覆精度，從而使HM-100系列對通過物鏡設置的目標位置進行精確壓痕。
◀︎對晶粒界面和金屬材料沈積等微細區域均可進行簡單、精確地測量。
|
規格
|
產品編號
款式
|
810-124A
HM-101
|
|
荷重方式
|
由電磁力發生，自動控制(負荷、保持、除荷)
|
|
試驗力保持時間
|
5~30秒，設定單位為5秒
|
|
負荷速度
|
約60μm/s
|
|
試料尺寸
|
高度：95mm，深度：150mm
|
|
光學機能
|
無限遠補正光學系統、鹵素燈泡光源、可調光圈、
固定視野光圈、計測顯微鏡 / 顯示用光路切換方式
|
|
物鏡
|
觀察用：10X、
計測用：50X
|
|
最小顯示單位
|
0.2μm
|
|
最大計測長
|
140μm
|
|
砲塔切換
|
手動
|
|
微動載物台
|
微小測微計/試料台寸法100*100mm，
移動範圍25(X)*25(Y)，最小表示量：刻劃式、10μm
|
|
外觀尺寸(mm)
|
410(W)*600(D)*590(H)
|
|
重量
|
約42kg
|
|
電源
|
AC 100~120V，50/60Hz，60VA(HM-101：15VA)
|
軟體
◉維克式連線軟體
.jpg)
▲全中文化介面，操作簡單，容易上手
▲電腦影像自動判讀，避免人為視差
▲自動量測具靈敏度補正功能
▲硬度壓痕對焦有Focus輔助系統
▲硬度值顯示到小數第1位，可校正，匯出硬度分布圖
▲對角線長度(D1、D2)，自動換算其他硬度單位
▲手動及自動量測任意選擇
▲自動計算有效硬化層深度
▲距離量測(脫碳層、滲碳層、膜厚層)
▲統計資料：平均值、最大值、最小值、合格判定
▲內建報表輸出及Excel報表輸出雙重選擇
▲可供轉換之硬度單位如下：
--硬表：HRA,HRC,HRD,HV,HK,HBS,HS,HR15N,HR30N,HR45N,TENS
--軟表：HRA,HRB,HRE,HRF,HRG,HRK,HV,HK,HBS,HT15T,HR30T,HT45T,TENS
▲可提供中英文報表匯出
▲不定期免費更新軟體
 |
◀︎高畫素CCD兼具觀看金相組織
|
▲自動產生硬度曲線圖
尺寸
.png)
本網頁僅做參考, 如有差異, 依實物為準.
