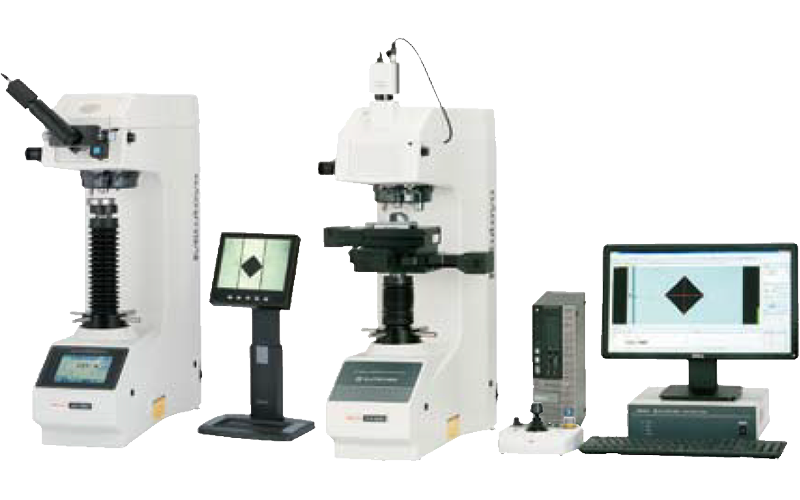

◆高精能型試驗機，對應不同用途，可自由選擇系統組成。
◆硬度適用規格：JIS B 7725, ISO 6507-2。
◆試驗機在不操作的時後，搭載的省電機能會自動將操作面板與照明裝置熄燈，以節省能源。
特色
▲電磁（測定力馬達）方式的負荷機構設計，可自行任意設定與選擇試驗條件，HV-110系列試驗力範圍大幅增加為1 kgf~50kgf。。
▲負荷時間與保持時間能自由設定，可針對材質與試料形狀提供最適合試驗力，不需顧慮壓痕太大或太小的問題發生。
▲採用長作動距離物鏡，拉長物鏡與試料面對焦距離，視野不僅更清晰，也避免物鏡在對焦過程碰撞試料，縮短物鏡壽命（50X物鏡由以前的0.4mm改善為1.1mm）。
◉系統 A
.png) |
◀︎具備簡易觸控面板的 All-in 面板。
◀︎試驗動作：單點。
◀︎觸控面板操作（包含試驗力切換）。
◀︎對焦方式：手動。
◀︎手動XY載物台定位。
◀︎以計測顯微鏡量測壓痕。
◀︎壓痕觀察、讀取：黑白30萬畫素。
|

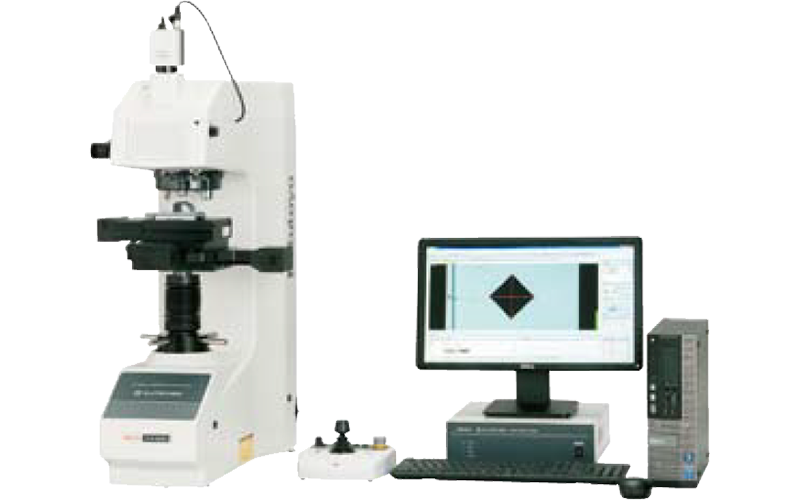

◉系統 B
.png) |
◀︎試驗動作：單點。
◀︎以PC（AVPAK）操作，包含試驗力切換。
◀︎對焦方式：手動。
◀︎手動XY載物台定位。
◀︎以AVPAK自動讀取，消除壓痕讀取誤差。
◀︎壓痕觀察、讀取：彩色300萬畫素。
|
◉系統 C
.png) |
◀︎試驗動作可多點程式設定，提升多點試驗效率。
◀︎以AVPAK操作，包含試驗力切換。
◀︎對焦方式：手動。
◀︎電動XY載物台定位。
◀︎壓痕自動讀取。
◀︎壓痕觀察、讀取：彩色300萬畫素。
|
◉系統 D
.png) |
◀︎自動對焦功能，機能最強。
◀︎試驗動作可多點程式設定，提升多點試驗效率。
◀︎以AVPAK操作，包含試驗力切換。
◀︎對焦方式：手動。
◀︎電動XY載物台定位。
◀︎壓痕自動讀取。
◀︎壓痕觀察、讀取：彩色300萬畫素。
|
◉控制搖桿
▲協助AVPAK操作使用的控制搖桿。
▲除了操作XY載物台的移動，還可進行砲塔切換、控制載物台移動速度控制，和單點試驗。
▲透過控制桿的操作，載物台移動速度可做Step/Low/Middle/High四階段切換。
▲尺寸：177mm（W）x176mm（D）x49mm（H），重量：1kg
軟體
◉系統 A 觸控面板顯示及功能
▼以淺顯易懂的圖表直覺操作。
▼數值換算、曲面補正或試驗條件指引均為標準裝備。
.png)
▲顯示試驗條件、試驗結果。
.png)
▲選擇換算單位、輸入合格判定的設定值，設定外部輸出。
▲可以檢查的統計列表中的測試結果。
◉系統 B/C/D用軟體 AVPAK功能介紹
.png)
1.圖形畫面（儲存的影像）
|
|
 |
◀︎顯示整個試樣及模式配置的確認，以數位放大試驗位置，容易進行確認。
|
2.拼接聯結
|
回到軟體版面 |
|
在長方形領域內側展開，邊移動每一階段；邊取得影像畫面將其合併。►
|
 |
3.自動尋邊
|
回到軟體版面 |
 |
◀︎試樣形狀自動搜尋沿著試樣外形輪廓，邊移動每一階段；邊取得影像畫面將二者合併。
|
| 5.多樣模式設定 |
6.模式建立 |
 |
 |
8.特性面板
|
回到軟體版面 |
|
設定試驗力或負荷時間等的試驗條件或壓痕讀取條件等各種設定。►
|
 |
.png)
| 複數試樣試驗 |
程式管理員 |
|
 |
 |
|
|
▲每個不規則試樣執行不同程式。
|
▲同一形狀試樣使用共通的程式執行。
|
|
14.量測程式記錄
|
回到軟體版面 |
 |
◀︎試驗操作時可自動記錄動作，後續可叫出此量測程式並重複執行。
|
15.陳列畫面
|
回到軟體版面 |
|
利用各個影像、圖形、表格，自由排列並製作報告書。►
|
 |
16.侵入量表示
|
回到軟體版面 |
 |
◀︎試驗力負荷中，可顯示鑽石頂針的侵入量。(參考值)※只有HM-200系列
|
17.導引功能
|
回到軟體版面 |
|
在多點試驗移動位置到下一個試驗位置時，XY手動微動台的移動量會有導引。※System B只有在使用手動XY載物台的情況下可用。►
|
 |
規格
◉HV-110系列：
試驗力(kgf,N)：
HV1(1,9.807)、HV2(2,19.61)、HV3(3,29.42)、HV5(5,49.03)、
HV10(10,98.07)、HV20(20,196.1)、HV30(30,294.2)、HV50(50,490.3)
頂針接近速度：固定60μm/s、150μm/s
◉HV-120系列：
試驗力(kgf,N)：
HV0. 3(0.3,2.942)、HV0.5(0.5,4.903)、
HV1(1,9.807)、HV2.5(2.5,24.51)、HV5(4,49.03)、
HV10(10,98.07)、HV20(20,196.1)、HV30(30,294.2)
頂針接近速度：固定60μm/s、150μm/s
| 測試方式 |
最大尺寸 |
深度：170mm、高度：210mm（手動本體＋平砧）、132mm（系統本體＋電動XY載物台100mm＋AF載物裝置，附引導洞台） |
| 最大機載重量 |
系統 A/B 為 20 kg，系統 C 為 7 kg，系統 D 為 3 kg |
| 光學部 |
光學系統 |
無限遠補正光學系統、 3 組物鏡切換方式 |
| 照明 |
光源 |
白色LED |
| 光圈孔徑 |
可變 |
| 標準物鏡 |
鏡頭 |
MH Plan 10X |
| 作動距離 |
11.8mm |
| 實視野/攝影範圍 |
系統 A：實視野∅1.4mm
系統 B/C/D攝像範圍：0.118 *0.089 mm |
| 計測顯微鏡（目鏡） |
系統 A：10倍目鏡搭載測長系統
系統 B/C/D：選配 |
| 機構部 |
試驗時間 |
試驗力保持時間 |
5 ~ 999 秒，可設定任意值（1秒為單位） |
| 荷重裝置 |
試驗力控制 |
馬達驅動方式（負荷、保持、除荷） |
| 試驗力切換 |
系統 A：觸控面板
系統 B/C/D：AVPAK軟體 |
| 砲塔 |
驅動方式 |
馬達電動驅動 |
| 操作方法 |
系統 A：觸控面板/手動。
系統 B：AVPAK軟體表示/手動。
系統 C/D：AVPAK軟體/遙控器、按鍵/手動 |
| 砲塔數量 |
頂針裝置：可裝1支（標準），物鏡可裝3支（10X物鏡為標準配件） |
| 操作部 |
表示、操作部 |
系統 A：5.7型彩色LCD，觸控面板。
系統 B/C/D：AVPAK軟體表示 |
| 表示內容及功能 |
壓痕值 |
系統 A：最大6位數，最小表示 50X以上：0.01μm；50X以下：0.1μm，單位：HV/HK/Kc。
系統 B/C/D：AVPAK軟體顯示 |
| 硬度值 |
系統 A：最大6位數，最小表示0.01，單位：HV/HK/HB/Kc。
系統 B/C/D：AVPAK軟體顯示 |
| 試驗條件 |
XY位置（使用載物台時）、砲塔位置、頂針（HV/HK）、試驗力、負荷、保持、除荷時間 |
| 試驗條件說明 |
輸入頂針、試樣厚度、推測硬度後，可計算得出最大試驗力 |
| 補正 |
圓筒、球面、讀取值等補正 |
| 統計計算結果等 |
最大、最小、平均值、標準偏差、合格判定、換算硬度...等 |
| 使用語言 |
日、英、德、法、義、西、韓、中 |
| 外部連接界面 |
RS-232C、數位顯示、USB2.0 |
| 使用電源 |
AC 100V、50/60Hz、39VA |
外觀尺寸
（突起物、載物台除外） |
系統 A 約307(W)*696(D)*786(H) |
| 系統 B/C/D 約307(W)*627(D)*880(H) |
| 本體重量 |
約60kg |
◉TV攝影機裝置（系統Ａ）
| CCD攝影機 |
1/3吋，交錯式CCD |
| TFT螢幕倍率 |
10X：約200倍 |
| 50X：約1000倍 |
| 100X：約2000倍 |
| TFT螢幕 |
使用電源：AC 100 ~ 230 V,50/60Hz |
| 消費電力：12VA |
| 外形尺寸：228*62*195mm |
| 重量：1.8kg |
◉手動XY載物台（系統Ａ、B）
| 型號 |
810-420 |
810-423 |
| 載物台移動範圍 |
25*25mm |
50*50mm |
| 載物台尺寸 |
100*100mm |
130*130mm |
| 最小表示量 |
0.001mm |
| XY 載物台尺寸 |
221*271*27mm |
305*305*49mm |
| XY 載物台重量 |
2.5kg |
6.6kg |
◉電動XY載物台（系統C、D）
| 型號 |
810-451 |
810-452 |
| 載物台移動範圍 |
50*50mm |
100*100mm |
| 載物台尺寸 |
130*130mm |
130*165mm |
| 位移往返精度 |
2μm |
| 最大移動速度 |
25μm/s |
| 最小表示量 |
0.001mm |
| XY 載物台尺寸 |
242*242*55mm |
300*300*55mm |
| XY 載物台重量 |
5kg |
6.2kg |
| 消費電力 |
57VA |
| 寸法 |
300*290*92 mm |
| 重量 |
2.5 kg |
◉電動自動對焦載物台裝置
| 載物台尺寸 |
140*130mm |
| 位移往返精度 |
0.2 |
| 尺寸 |
245*132*40mm |
| 重量 |
4.1 kg |
◉標準配件
| 項目 |
敘述 |
| 硬度試驗塊(19BAA407) |
700HV10，直徑∅64mm，厚度15mm |
| 10X物鏡 |
|
| 鑽石頂針(19BAA060) |
|
| 平盤試料台墊塊(810-039) |
∅64mm |
| 塑膠防塵蓋(383876) |
|
| 電源線組-PSE(02ZAA000) |
AC 125V / 7A / 1.8mm |
| 精密一字螺絲起子(11BAC212) |
No. 205，一字1.2 |
| 六角螺絲起子 |
對邊1.5mm |
| 六角螺絲起子 |
對邊2.5mm |
| 水平器 |
|
| 保護膜(12BAL402) |
|
| 使用說明書(99MBG068) |
|
| 試驗成績書 |
|
