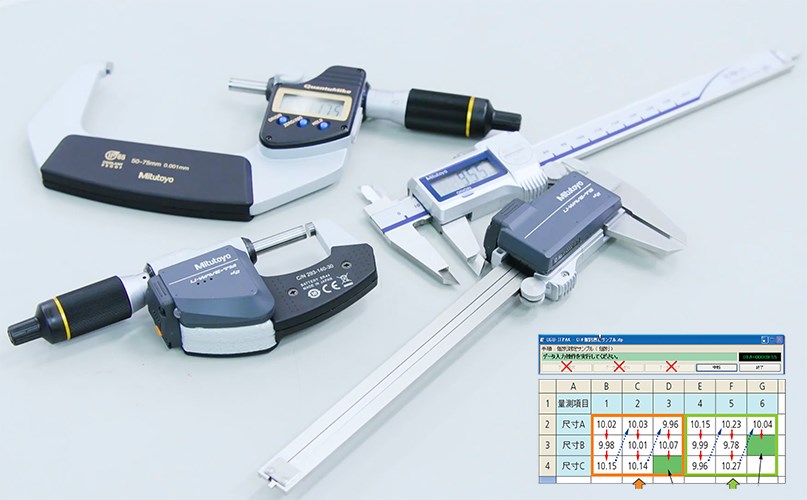

◆節省手抄功夫、避免錯誤，大幅提昇工作效率、資料更加可靠。
◆獨創以穩定的IEEE802.15.4(2.4GHz)為無線通訊基礎，效果遠勝藍芽或WIFI。
◆集中管理量測資料，可視化防範品質不良的情形。
◆簡單的安裝於現有的數位輸出型測定器，建構一個節省成本的系統。
◆一顆鋰電池（CR 2032）可傳輸約40萬次。
▲搭配選購軟體，使用更便利。
▲資料可自動輸入至Excel或記事本，順利銜接、彙總以及判定優劣。
.png)
|
LED（蜂鳴聲）確認接收
|
IP67防塵防水功能
|
|
.jpg) ▲正常接收時，綠色LED閃爍。
▲蜂鳴器響兩短聲。
|
 ▲接受失敗時，紅色LED閃爍。
▲蜂鳴器響一長聲。
|
|

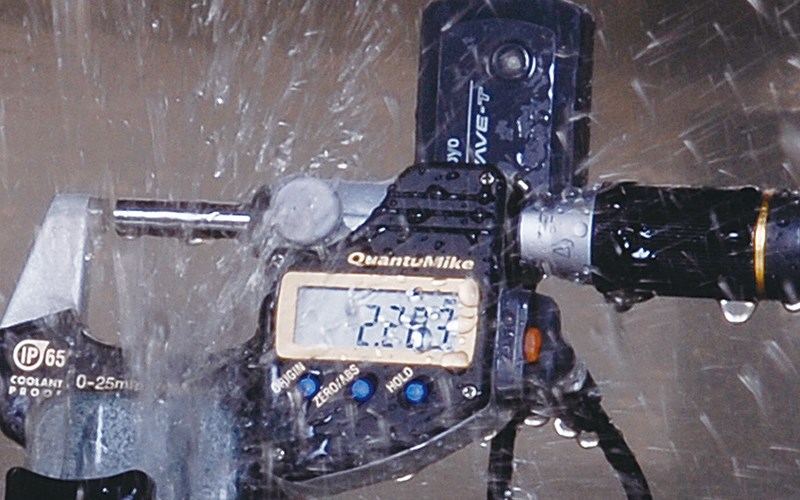

▲防水型發射部的結構耐水滴及粉塵。
|
▲因為沒有實體線路，所以不會限制動作。
▲可靈活規劃量測環境。
|
可直接於Excel管理
|
數據化處理可輕鬆彙總分析
|
|
 ▲資料接收後，可直接匯入Excel。
|
 ▲可儲存各製程的量測資料，並進行集中管理。
|
▲搭配使用USB-ITPAK V2.1，透過資料的辨識ID，可依照喜好的配置顯示各測定器的資料。
|
|
◀︎即使測定器發生故障，仍可將發射部拆卸後，重新搭配另一隻測定器，繼續使用。
|
|
單鍵操作
|
安裝於既有的數位式測定器
|
|
.png)
|
|
|
|
|
接收部 U-WAVE-R
|
|
◀︎接收量測資料，並透過USB埠匯入電腦。
◀︎使用USB匯流排供電，不需要其他電池或變壓器電源。
◀︎使用隨附軟體「U-WAVEPAK」設定識別ID或使用週波數。
◀︎標準隨附將資料匯入至Excel等軟體之功能。
|
|
發射部 U-WAVE-TM/TC/T
|
|
◀︎將測定器顯示的量測資料傳送到U-WAVE-R。

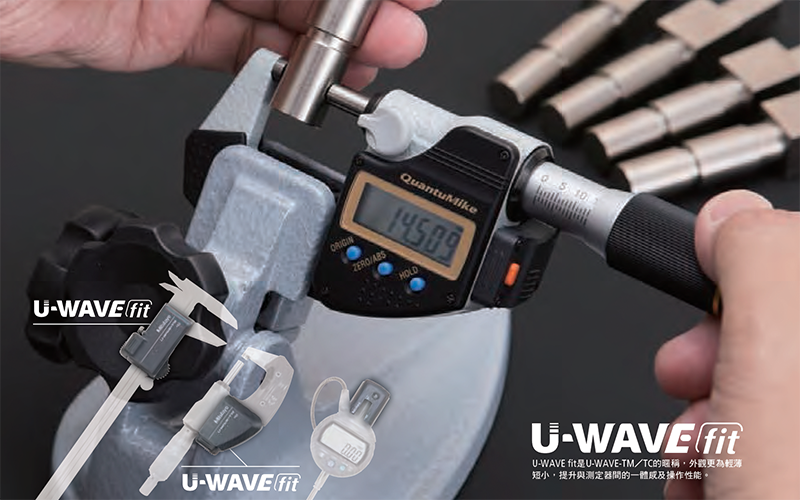

◀︎U-WAVE-TM/TC外觀輕薄短小，藉由與測定器的一體性，提升操作性能。
◀︎U-WAVE-TM/TC各有防水防塵型、蜂鳴器型兩款。
|
|
發射部 連接單元和連接線
|
|
◀︎連接單元和連接線連接U-WAVE-TM/TC本體端子和測定器端子。
◀︎使用專用連接線連接U-WAVE-T和測定器。
|
|
測定器 數位輸出型測定器
|
|
◀︎U-WAVE-TM/TC可適用於大部分的數位輸出型卡尺及測微器等測定器。
◀︎U-WAVE-T可適用於所有的數位輸出型測定器。
|
|
◉卡尺專用 U-WAVE-TC
|
.png)
|
 ▲U-WAVE-R
▲02AZD810D
|
◉測微器專用 U-WAVE-TM
|
.png)
|
▲U-WAVE-R
▲02AZD810D
|
| 組裝後外觀 |
| 標準型 |
防水防塵型 |
.png) ▲正面 |
.png) ▲背面 |
.png) ▲正面 |
.png) ▲背面 |
| |
發射部 U-WAVE-TM |
連接單元和連接器 |
|
蜂鳴器機種
264-623
|
.png) |
.png)
▲02AFZ310
|
|
防水防塵機種
264-622
|
 |
|
◉數位輸出型測定器 U-WAVE-T
|
 數位量表
|
 舊式數位測微器
|
 防水數位測微器
|
|
 數位高度規
|
 硬度試驗機（背面）
|
 現場型表面粗度測定機
|
|
▲▼►因應各種量具、儀器輸出埠的各款 SPC 信號線。
|
.png) 打開蓋子即可看到輸出連接器
|
|
附輸出開關防水型
02AZD790A
|
|
|
數位卡尺、數位專用卡尺、數位深度計、數位組合尺
|
|
附輸出開關防水型
02AZD790B
|
|
.png)
|
數位測微器、數位專用測微器、數位測微頭、數位內徑測微器、數位深度計
|
|
附輸出開關
02AZD790C
|
|
|
數位卡尺、數位專用卡尺、數位深度計、數位組合尺、數位測微頭、數位高度規
|
|
扁型10pin
02AZD790D
|
|
|
數位指示量錶、精密高度測定器、線性尺計數器、數位MU Checker、雷射掃描測微器、形狀測定機、硬度試驗機
|
|
圓型6pin
02AZD790E
|
|
|
數位測微器、硬度試驗機
|
|
扁型直線
02AZD790F
|
|
|
數位指示量錶、數位高度規、ABS快測式數位三點內徑測微器、數位缸徑規、數位深度計、數位測長儀、硬度計
|
|
扁型直線防水型
02AZD790G
|
|
|
數位指示量錶
|
