USB-ITPAK 量測資料收集軟體

◆達到檢查作業的高效率化。

◆最適合記錄每天重複執行相同步驟的量產品檢查資料！！

◆可設定依序量測、批次量測、個別量測等多樣化的量測方法。

特色

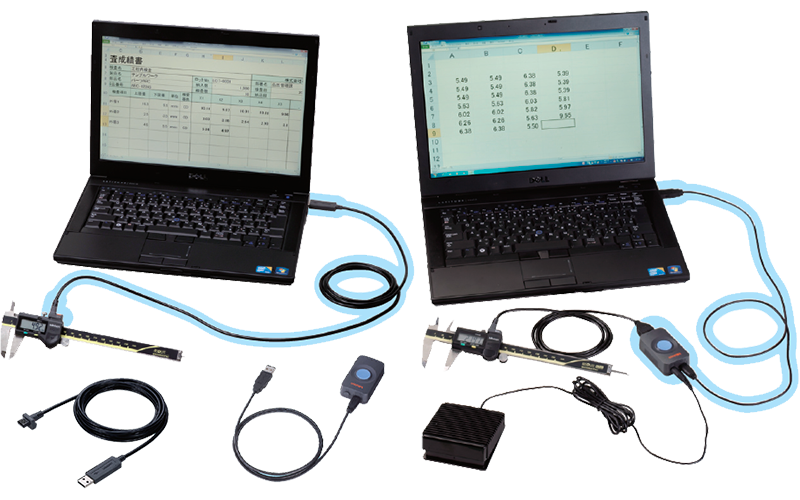

▲USB-ITN 的連線方式。

▲「SPC 信號線」搭配「USB 轉接線」的輸入方式。

▲「SPC 信號線」搭配「數據多工器」的輸入方式。

▲直接輸出到印表機的方式。

▲卡尺使用 U-WAVE-TC 的無線連線方式。

▲分厘卡使用 U-WAVE-TM 的無線連線方式。

▲分厘表使用 U-WAVE-T 的無線連線方式。

▲可自動載入欲輸入的Excel工作表，並輸入至指定的儲存格。

▲可設定資料輸入後的游標移動，自動移動至下一個要輸入的儲存格，無須操作換行等移動儲存格。

▲可分別設定各測定器的儲存格輸入範圍，不會發生輸入錯誤。

▲腳踏開關、功能鍵等方式一鍵取消資料

▲多點同時量測時，可批次指示輸入或取消資料。

▲客戶無須自行編寫巨集程式，即可將多台測定器（U-WAVE-TM／TC／T）傳回的資料分別匯入至不同的Excel工作表。

◉依序量測

使用1台或多台測定器（經由IT-016U、USB-ITN、U-WAVE），按照事先登錄的步驟依序輸入每1筆資料的量測方法。

＜量測範例＞

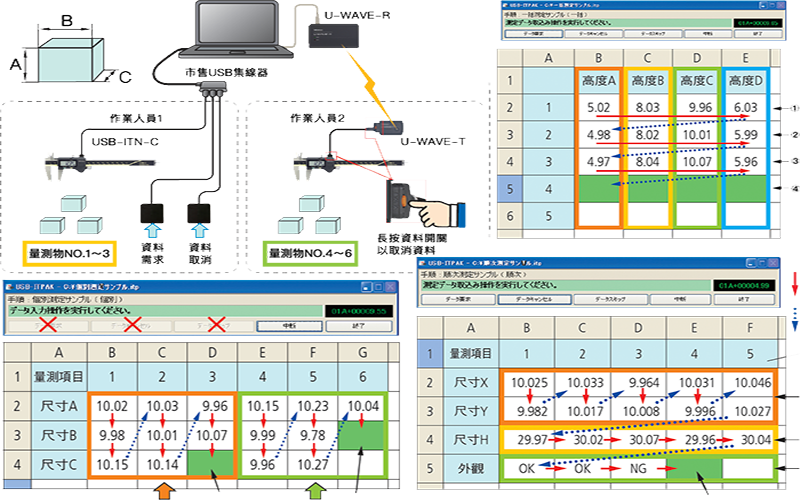

對下圖工件的外徑X、Y與長度H依序各量測5處最後以目視判斷外觀（傷痕、色差等）是否合格。

①資料輸入後的儲存格移動方向（下、右）

②換行（行、列）

③事先指定的任意Excel工作表

④測微器的輸入範圍（B2-F3）

⑤游標卡尺的輸入範圍（B4-F4）

⑥目視判定的輸入範圍（B5-F5）

◉批次量測

從多台測定器（經由IT-016U、USB-ITN、U-WAVE）將資料一次全部匯入的量測方法。

＜量測範例＞

一次（同時）量測下圖工件的高度A～D共4個位置。

①第1次的量測（完成）

②第2次的量測（完成）

③第3次的量測（完成）

④第4次的量測（完成）（等待下一次的輸入）

以U-WAVE執行批次量測時，需要另外的「特殊仕樣U-WAVEPAK(結果驅動版本)」。

◉個別量測

◉例 1：由多位作業人員分別執行量測時的資料輸入

課題：希望將多台測定器的資料分別輸入至不同的Excel工作表。

解決：個別設定來自多位作業人員的資料至欲輸入的Excel工作表及欲各別指定輸入的儲存格內。

▲每台接收部最多可登錄100台測定器，並可指定相同數量的個別Excel工作表。

▲可指定每台測定器的紀錄Excel工作表，除了依序量測之外，可同樣設定儲存格範圍、匯入順序、ID。

◉例 2：使用計時器的批次量測

課題：希望設定任意資料輸入的間隔時間，自動取得多台測定器所測得之目標物體的變位資料。

解決：可利用USB-ITPAK的批次量測和計時器選配品，執行批次計時器輸入。

▲以U-WAVE執行批次量測時，需要使用設定軟體「特殊仕樣U-WAVEPAK（結果驅動）」。

▲使用U-WAVE時，結果驅動的資料更新間隔為0.5秒（固定），因此輸入間隔可設定範圍為0.5秒∼24小時。

規格

● 建立Excel輸入步驟的設定項目：指定輸入目的地（活頁簿名稱、工作表名稱、儲存格範圍）、游標移動方向（右、下）

● 選擇量測方法：依序量測、批次量測、個別量測

● 輸入資料時的控制項目與指示方法

   ☞控制項目：「資料輸出需求」「資料取消」「資料略過」 「任意文字輸入（僅支援事先登錄﹑腳踏開關）」

   ☞指示方法：滑鼠操作、功能鍵、腳踏開關等 （個別量測模式時僅支援腳踏開關）

● 可連接機器的台數

   ☞可連接機器：①IT-016U、②USB-ITN、③USB-FSW、④U-WAVE-R（1台U-WAVE-R可登錄100個測定器）

   ☞可連接台數（①②③④合計）： 使用Windows2000/XP時 ﹝100台以內﹞、使用WindowsVista/7/8/8.1/10時 ﹝20台以內﹞

   ☞可登錄台數（①②③④合計）：400台以內

   ☞連接機器的控制、識別方法：VCP（虛擬COM埠）• • • ①②是將驅動軟體從HID切換為VCP使用

● 資料匯入時間：

   ☞使用IT-016U、USB-ITN時：1台0.2秒～0.3秒。

   ☞使用U-WAVE結果驅動時：資料為每0.5秒間隔更新。

● 計時器輸入功能（僅批次量測可使用）• • • 輸入間隔設定（時間） 最短0.1秒（註）最長24小時　

（註：如果設定了比載入測定器回傳資料所需通訊時間還短的數值，則將以實際量測時間為優先）

● 量測日期時間顯示功能（ 僅個別量測不可使用）• • • 日期時間的顯示格式依據Excel的格式設定
