◆測針以馬達驅動，接觸到工件時就會停止。
◆穩定的測定力可測得最大值、最小值、偏差值。

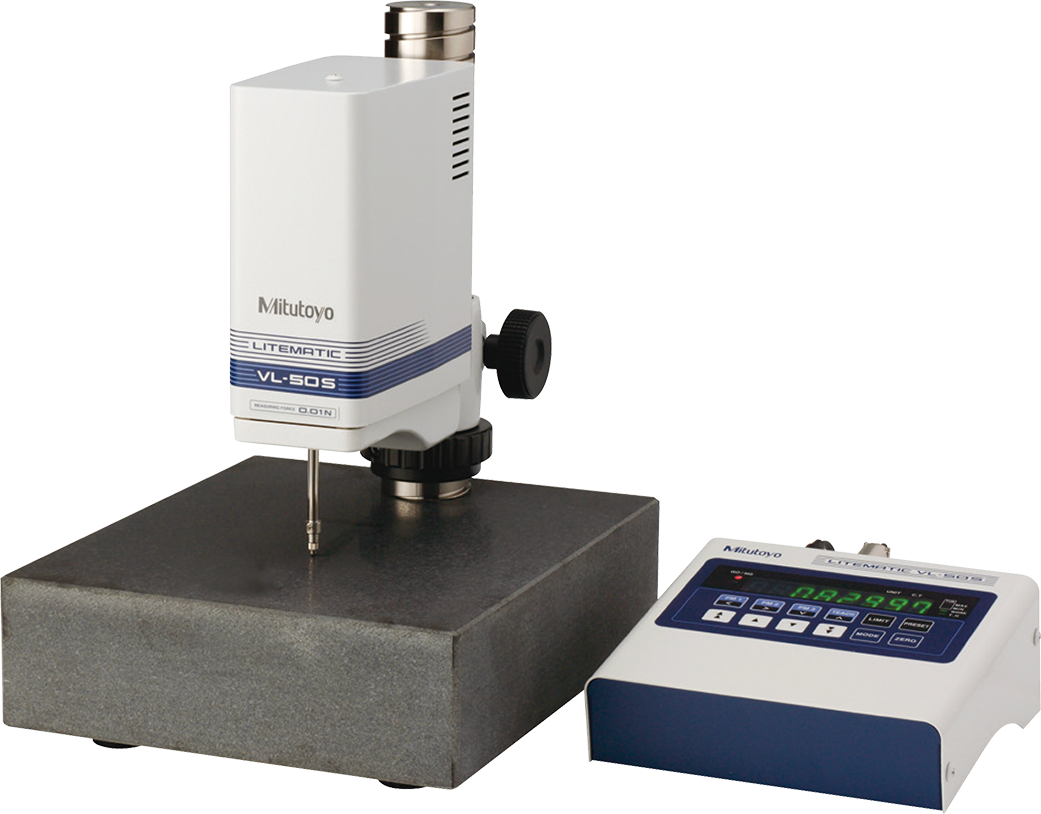

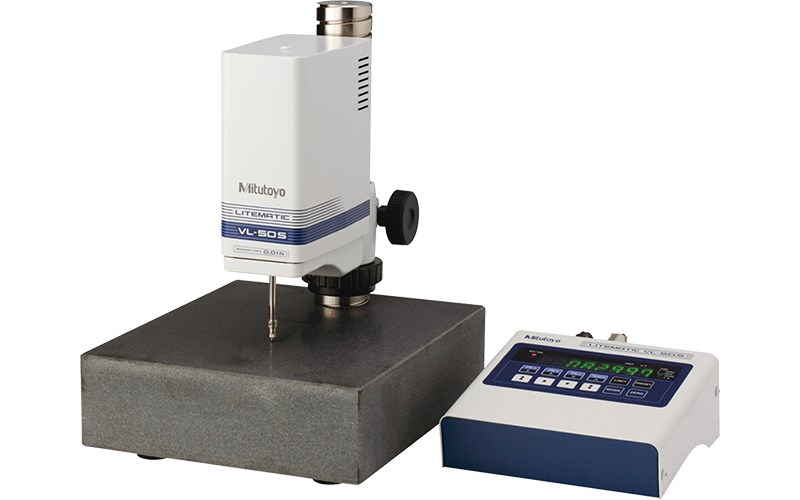

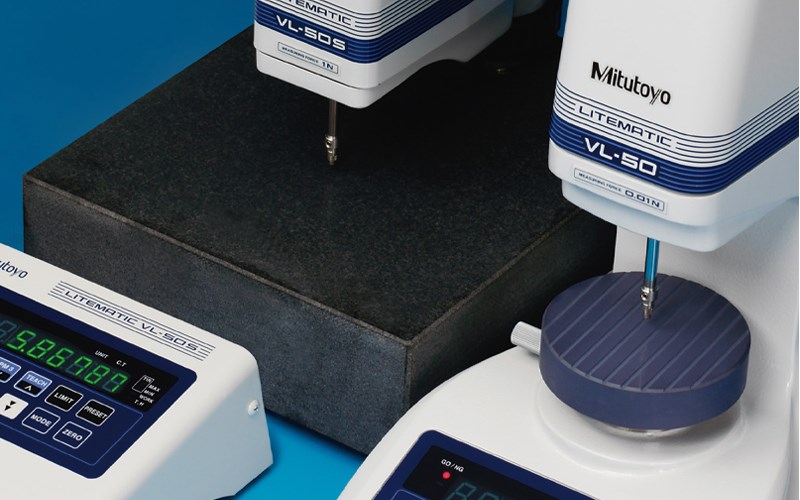

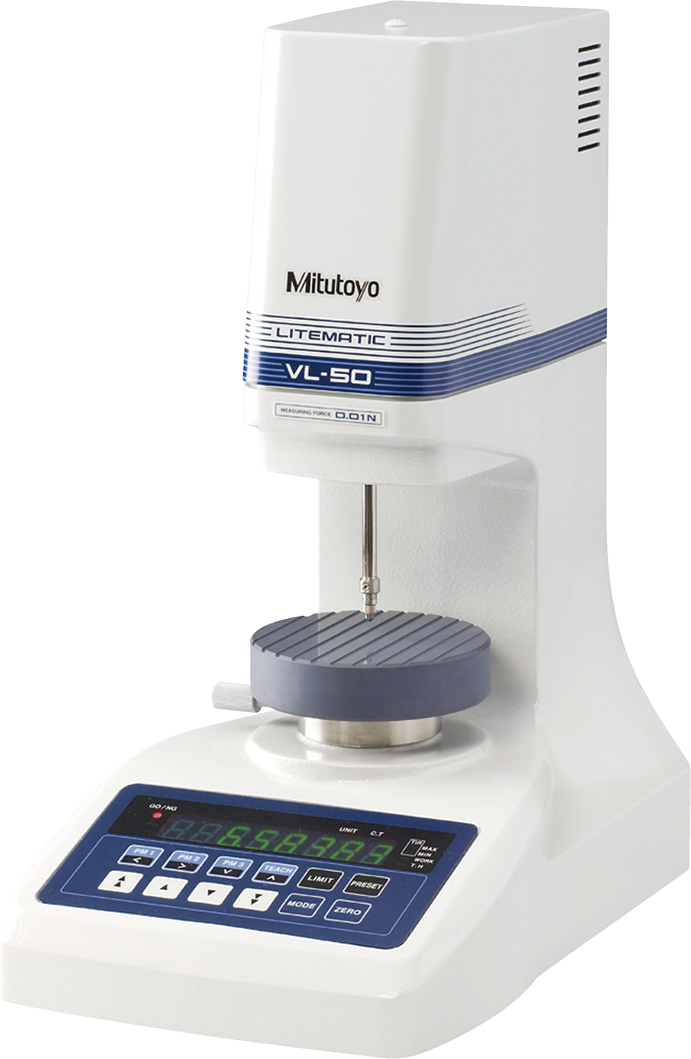

◆VL-50-B表現絕佳精度，分離式結構的VL-50S-B，讓應用更加廣泛。
◆測頭採用低膨脹材質，載物台採用陶瓷材質，減少溫度造成的變形。
◆支援各種工件的各種測針選項。
◆適用產品：橡膠、塑膠、玻璃、薄膜、薄板、精密零件、精密模具、沖壓零件、薄金屬片、醫療、藥品、半導體...。
特色
| VL-50-B |
VL-50S-B |
|
|
|
▲初次使用者能輕鬆操作，立即開始量測作業。
▲藉由RS-232C介面，可輸出量測結果至PLC等外部設備。
⬛量測原理
自由或以馬達進行上下動作的狀態 |
接觸工件之後，「平行連桿」進入平衡狀態，
降下測頭的馬達停下，測定力維持恆定。 |
⬛量測範例
 |

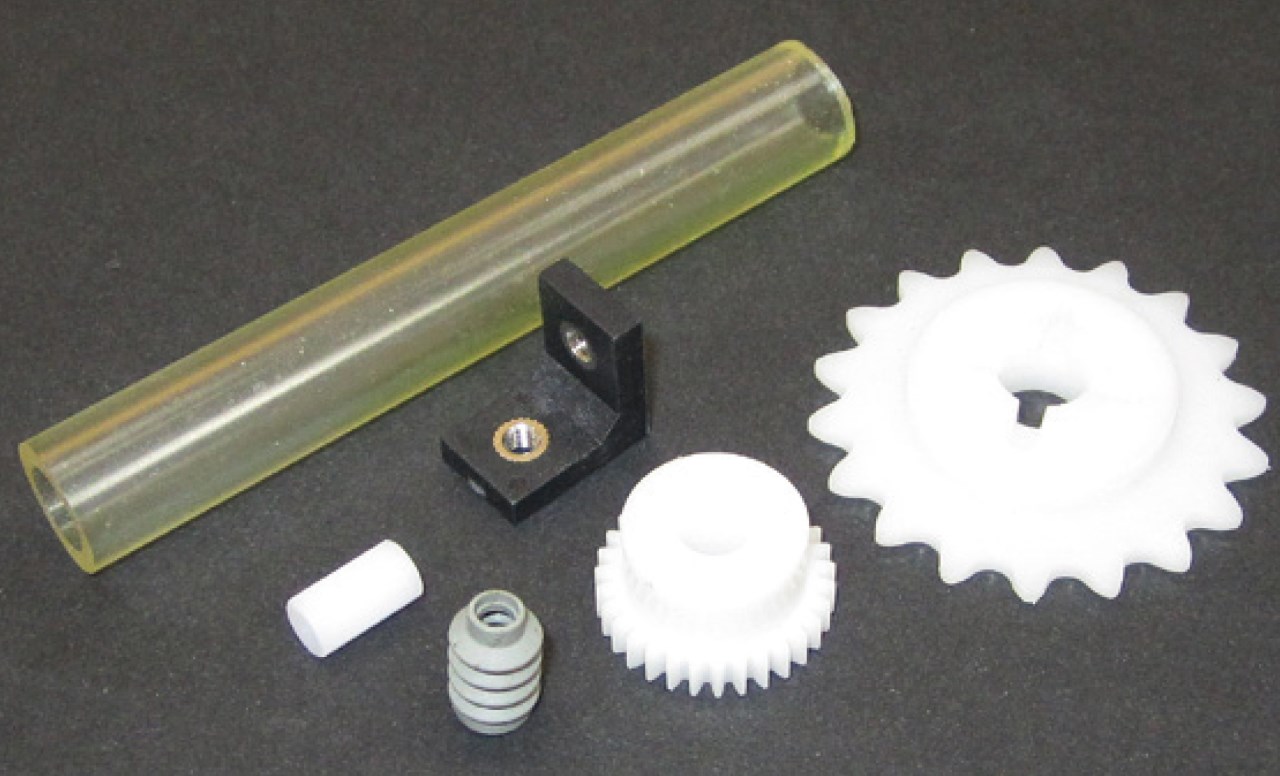

➡塑膠
➡橡膠

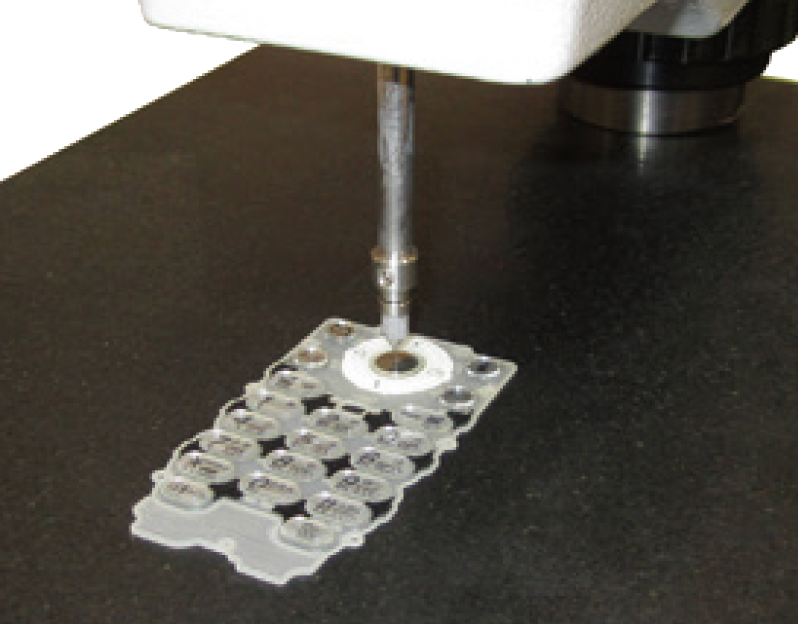

➡按鍵膜片
|
 |
▲如果量測工件較為柔軟，測針可能會陷入工件的話，有效的做法是更換超硬球面測針等。
|
 |

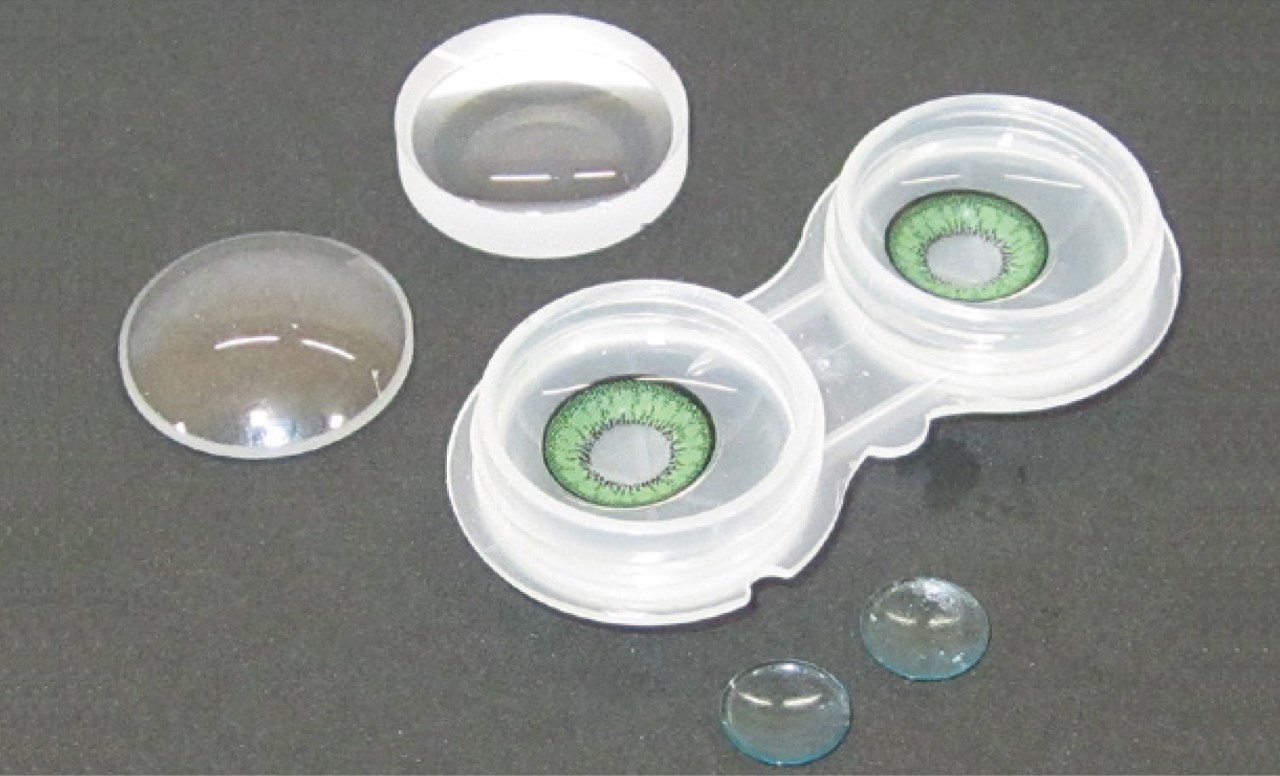

➡玻璃

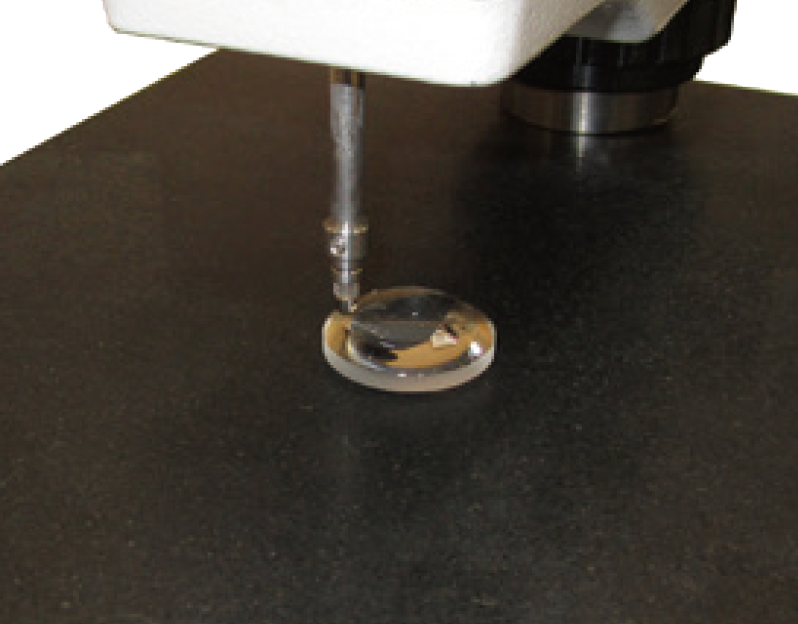

➡鏡片
➡隱形眼鏡
|
 |
▲如果是可能造成量測工件受損的材質，建議使用測定力較小的機型。
|
 |

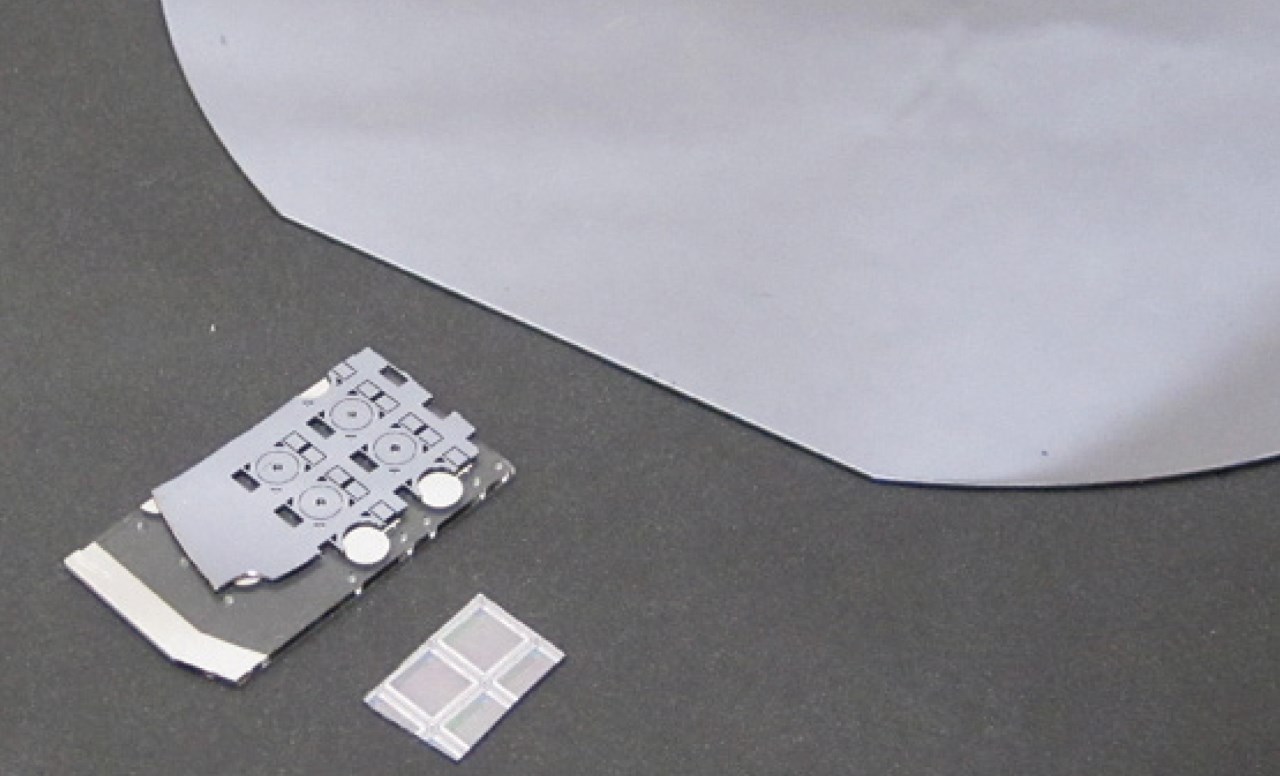

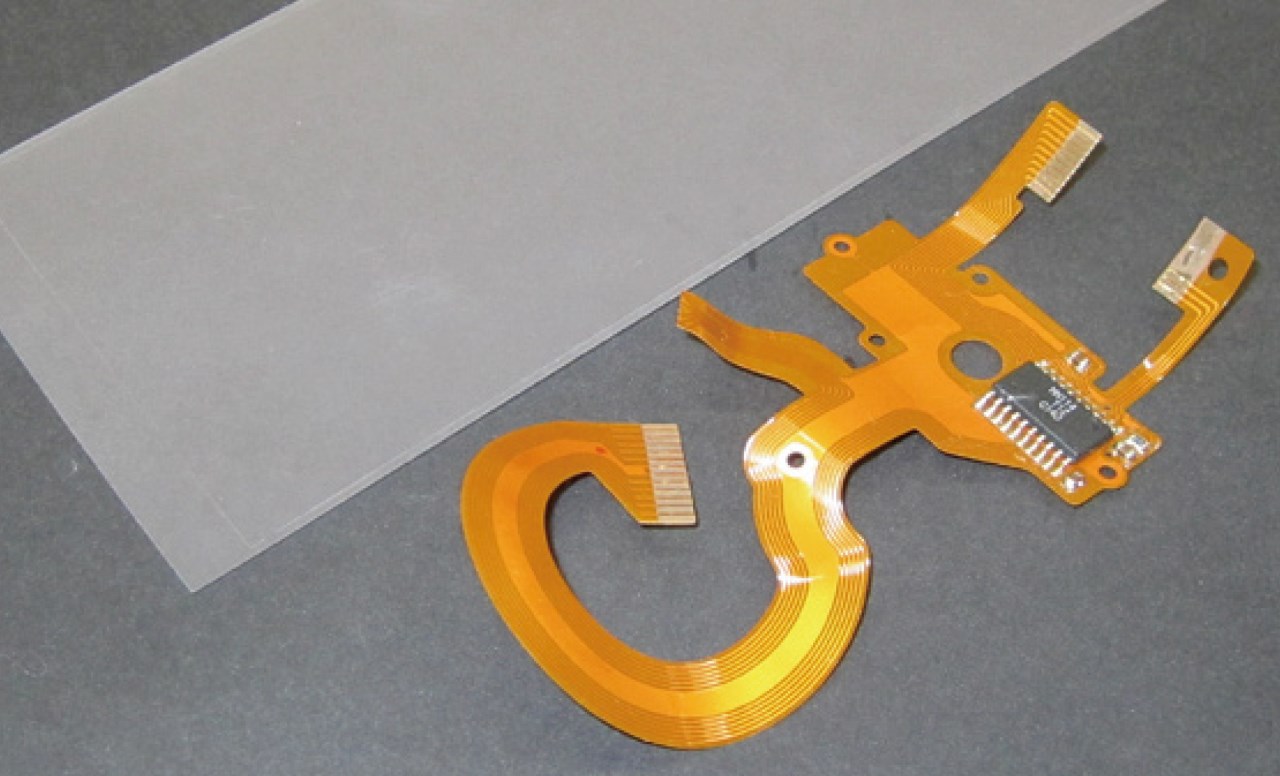

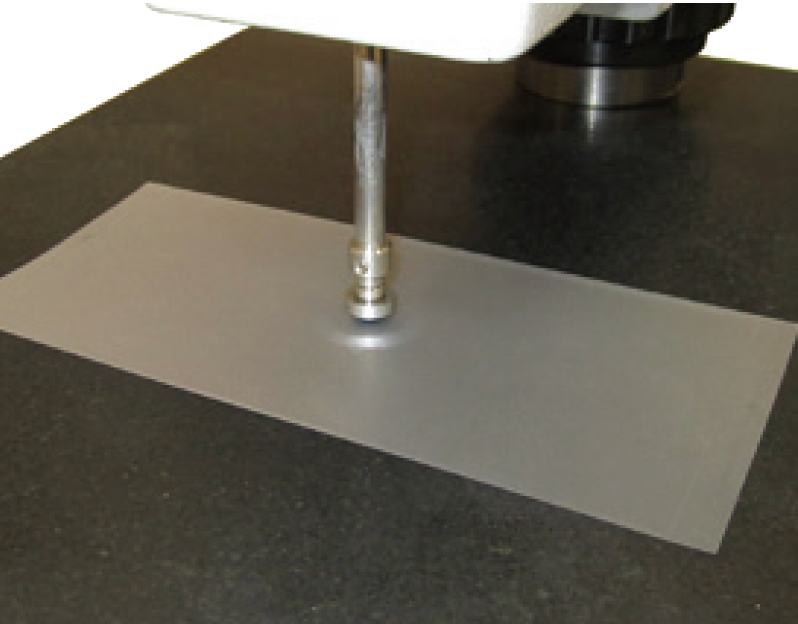

➡薄膜
➡軟板
➡各種薄板
|
 |
▲量測工件如有翹曲的情況而無法正確量測時，使用測定力較大的機型或追加配重是有效的方法。
|
 |

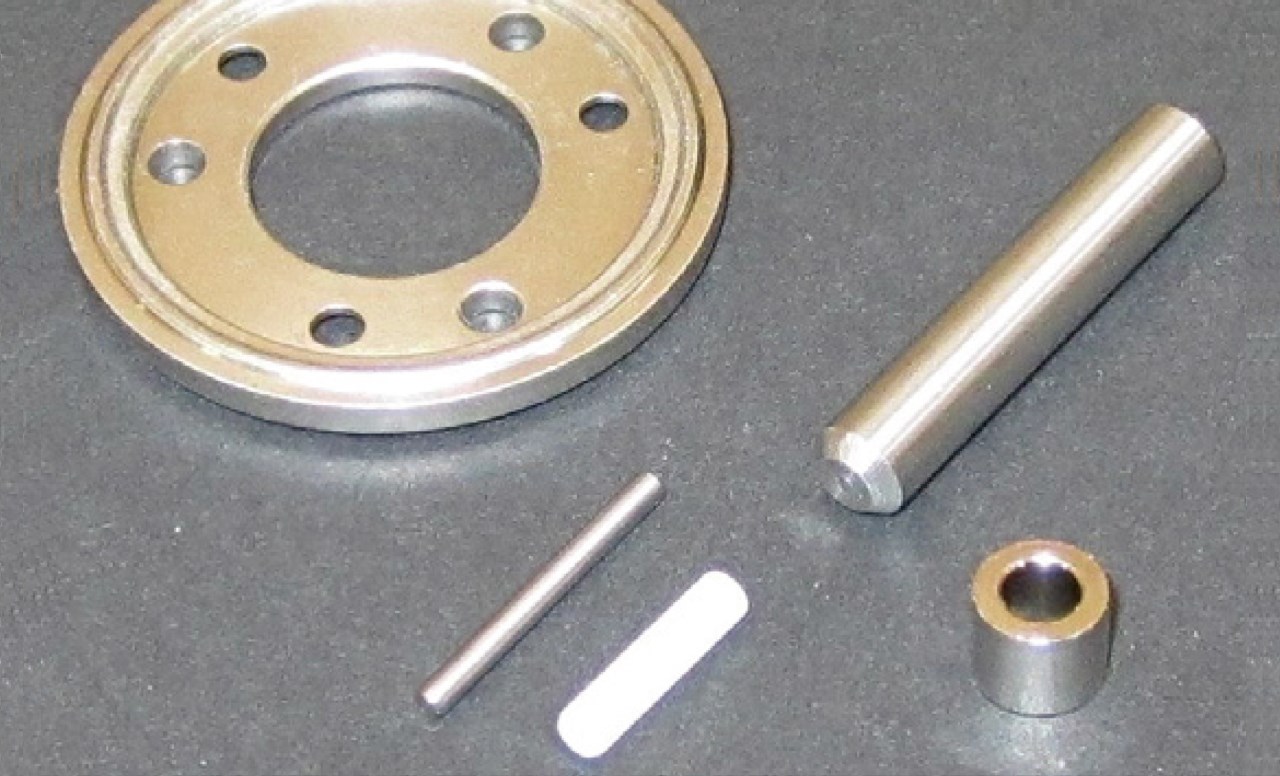

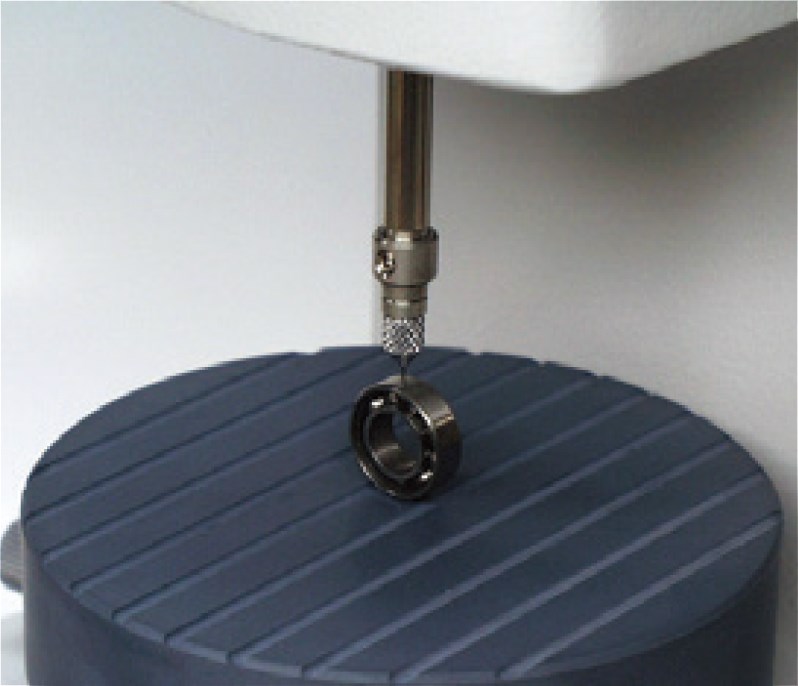

➡軸承
➡軸
|
 |

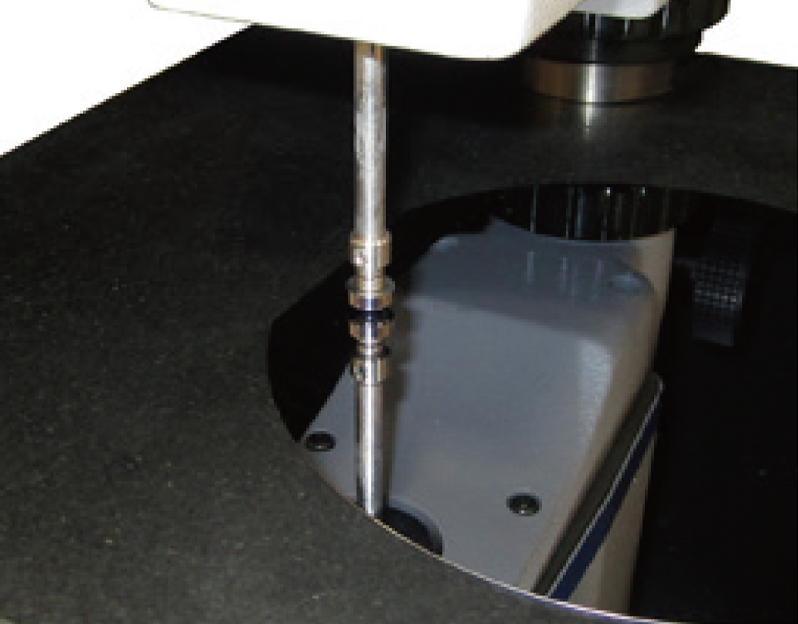

▲LITEMATIC可做為高精度的位移測長儀使用。
|
 |

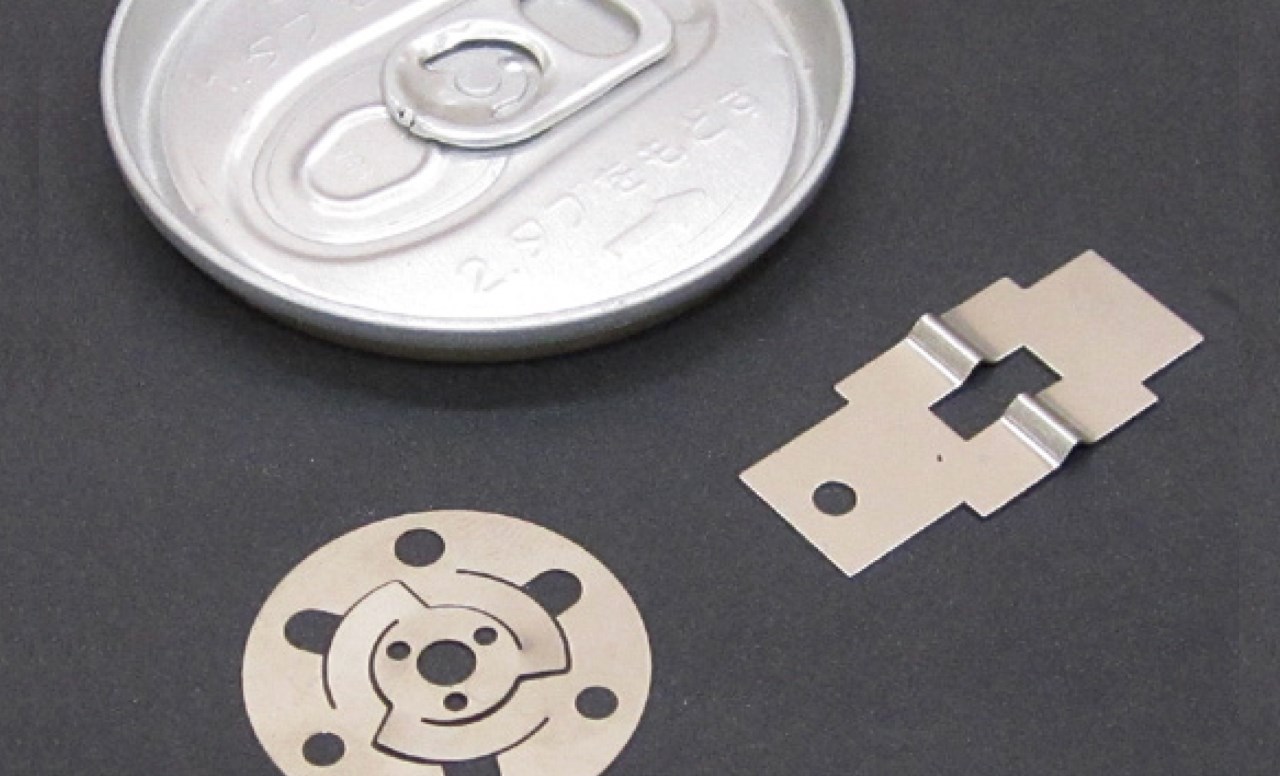

➡底座
➡填縫材

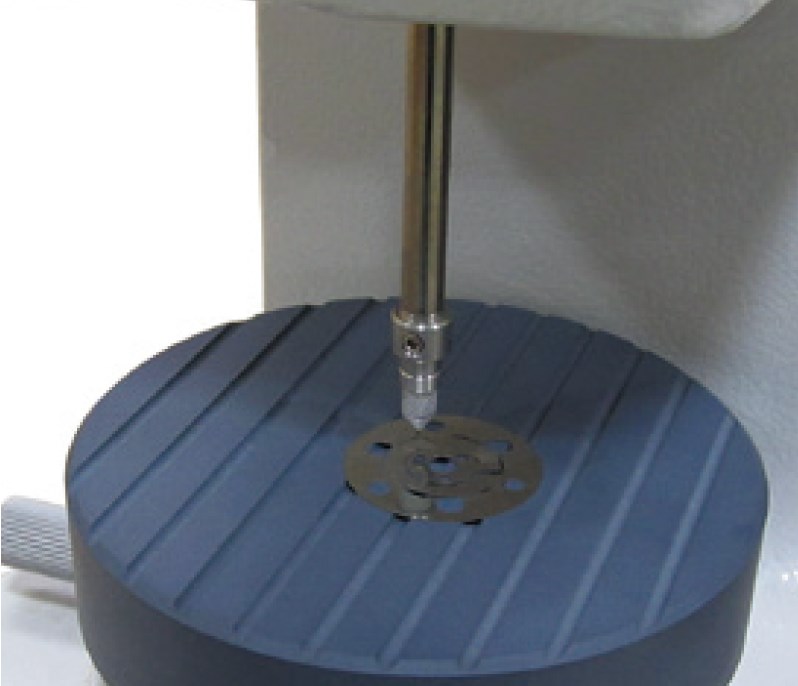

➡板片彈簧
➡飲料罐材料
|
 |
▲由於測定力道較小，可將工件的變形程度降至最低。
|
 |

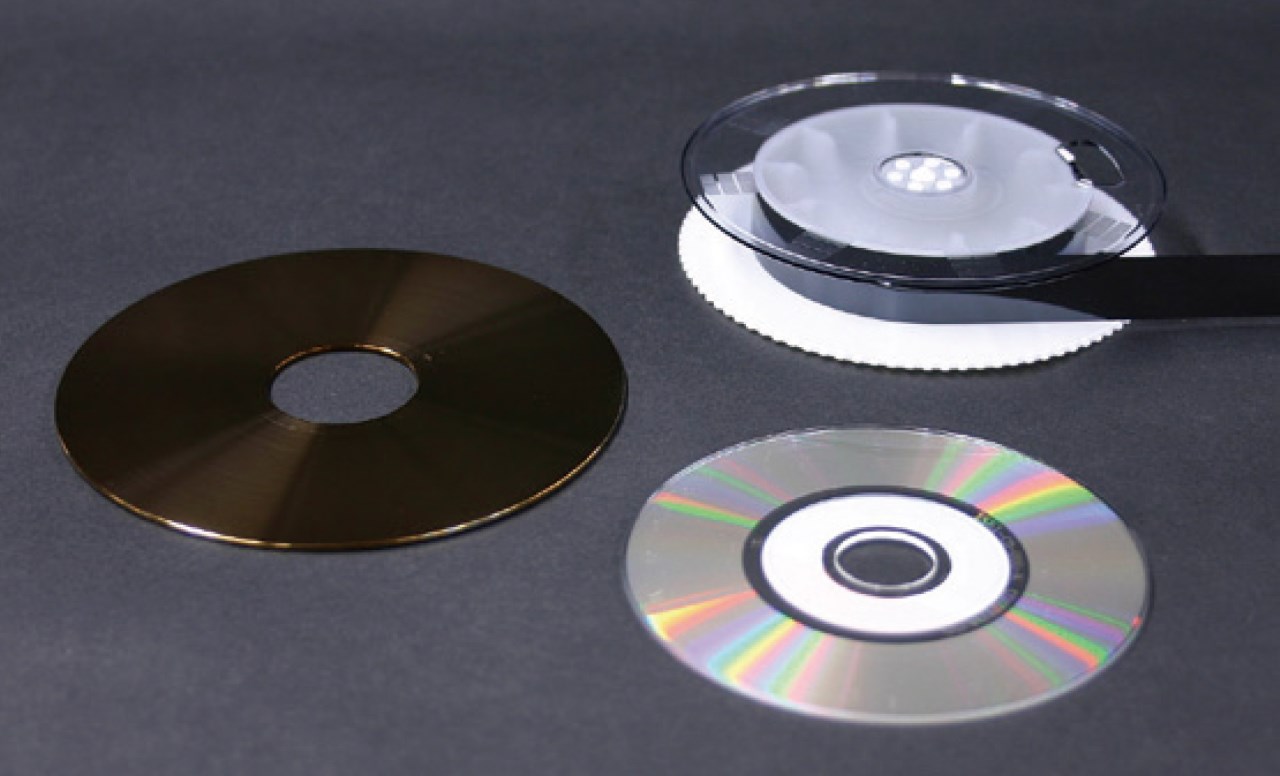

➡video磁帶
➡硬碟機
➡各種碟片
|
 |
▲如果工件是容易受到量測力道而受損的材質，建議使用低測定力的機型。
|
 |

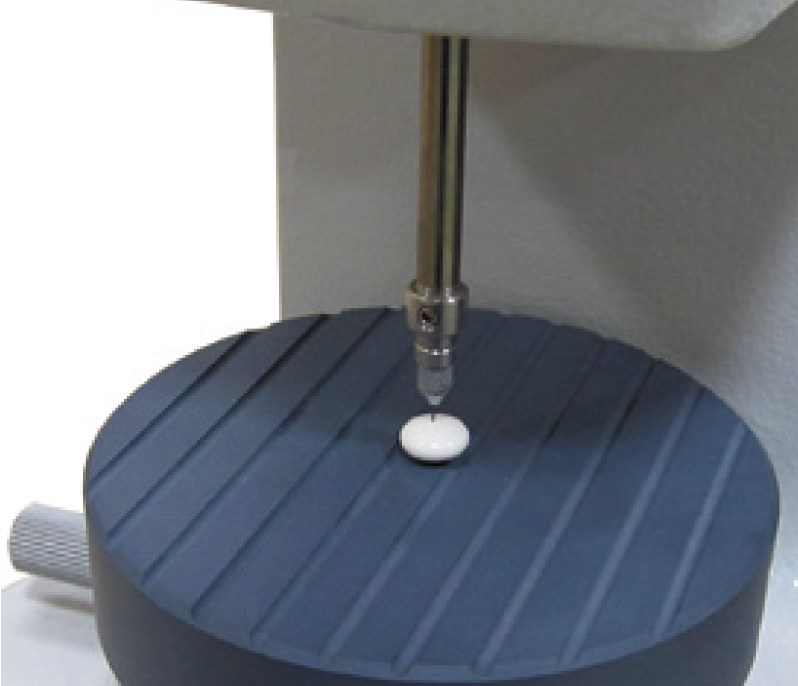

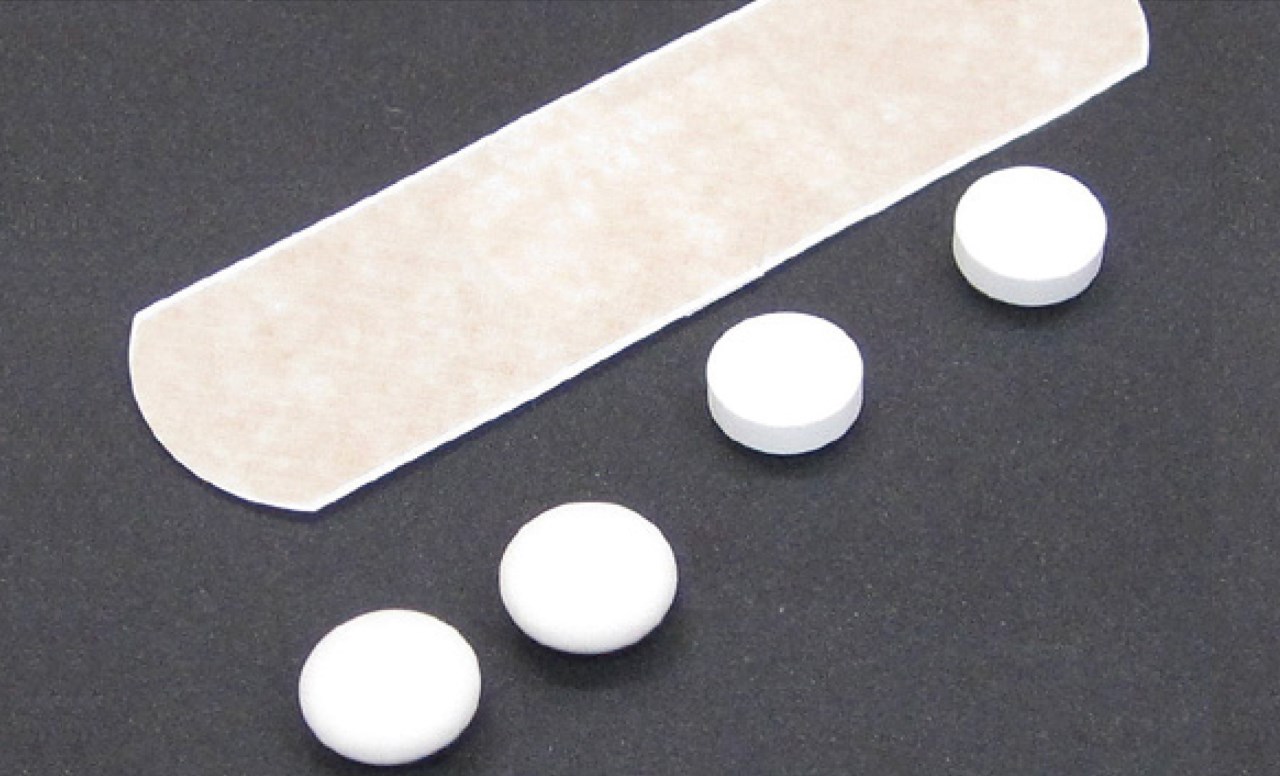

➡注射針
➡錠劑
➡貼布、膏藥
|
 |
▲如果量測工件較為柔軟，測針可能會陷入工件的話，有效的做法是更換超硬球面測針等。
|
 |

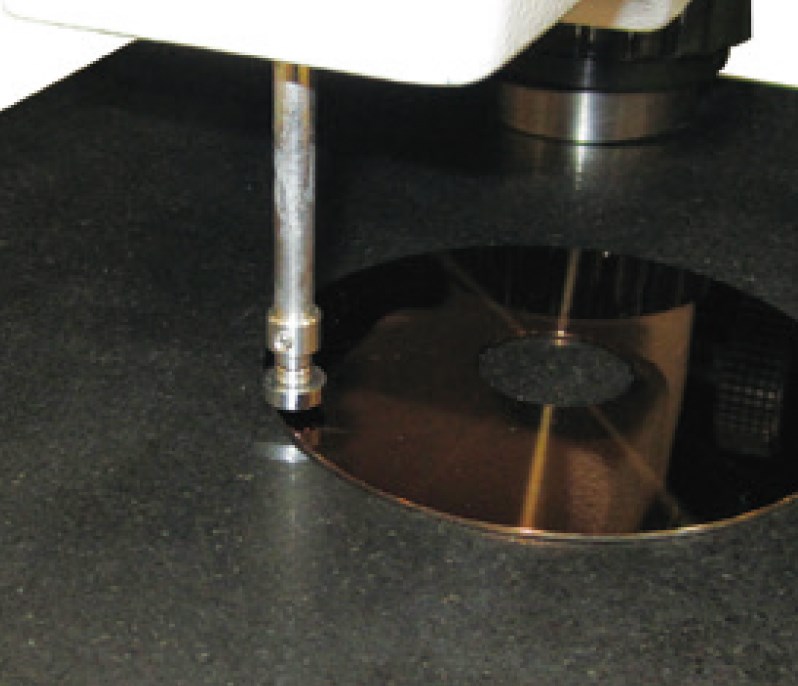

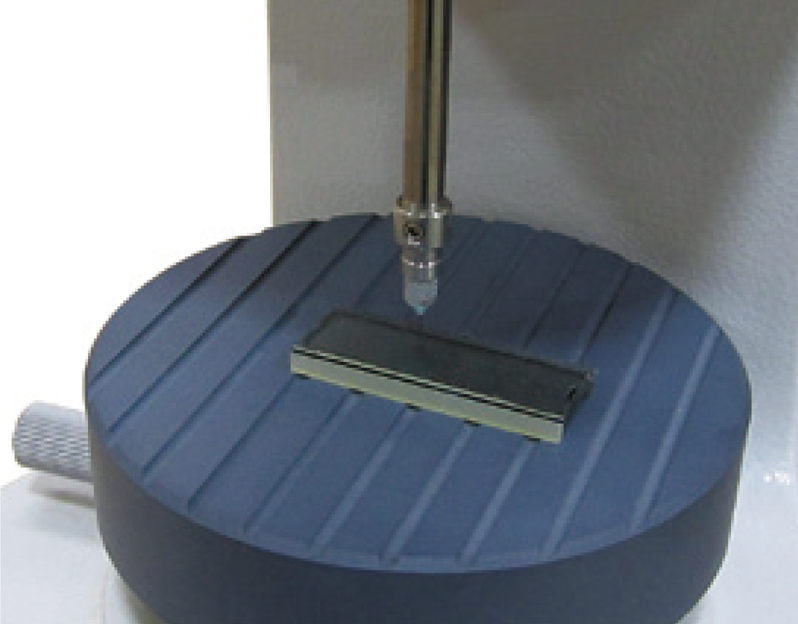

➡晶片
➡晶圓
➡導線架
|
 |
▲量測工件如有翹曲的情況而無法正確量測時，使用測定力較高的機型或追加配重是有效的方法。
|
 |

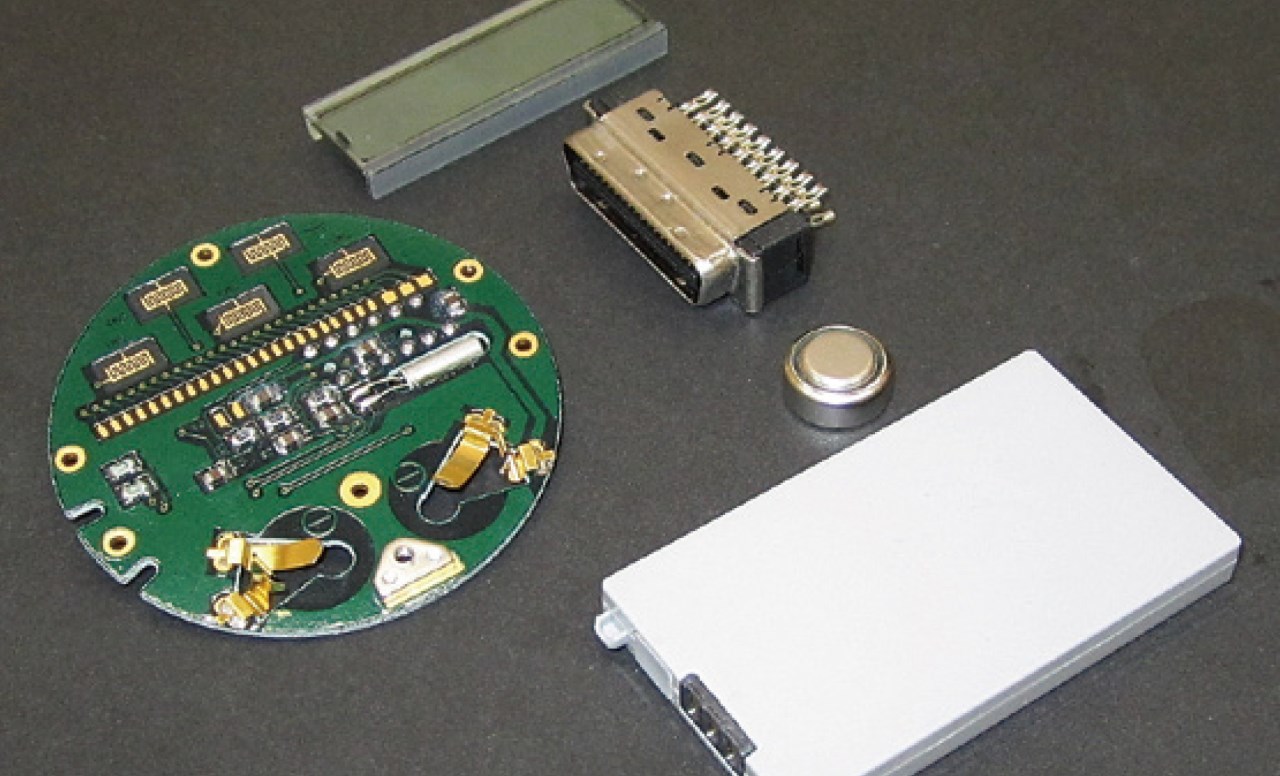

➡印刷電路板
➡連接器
➡電池零件
|
 |
▲如果工件是容易受到量測力道而受損的材質，建議使用低測定力的機型。
|

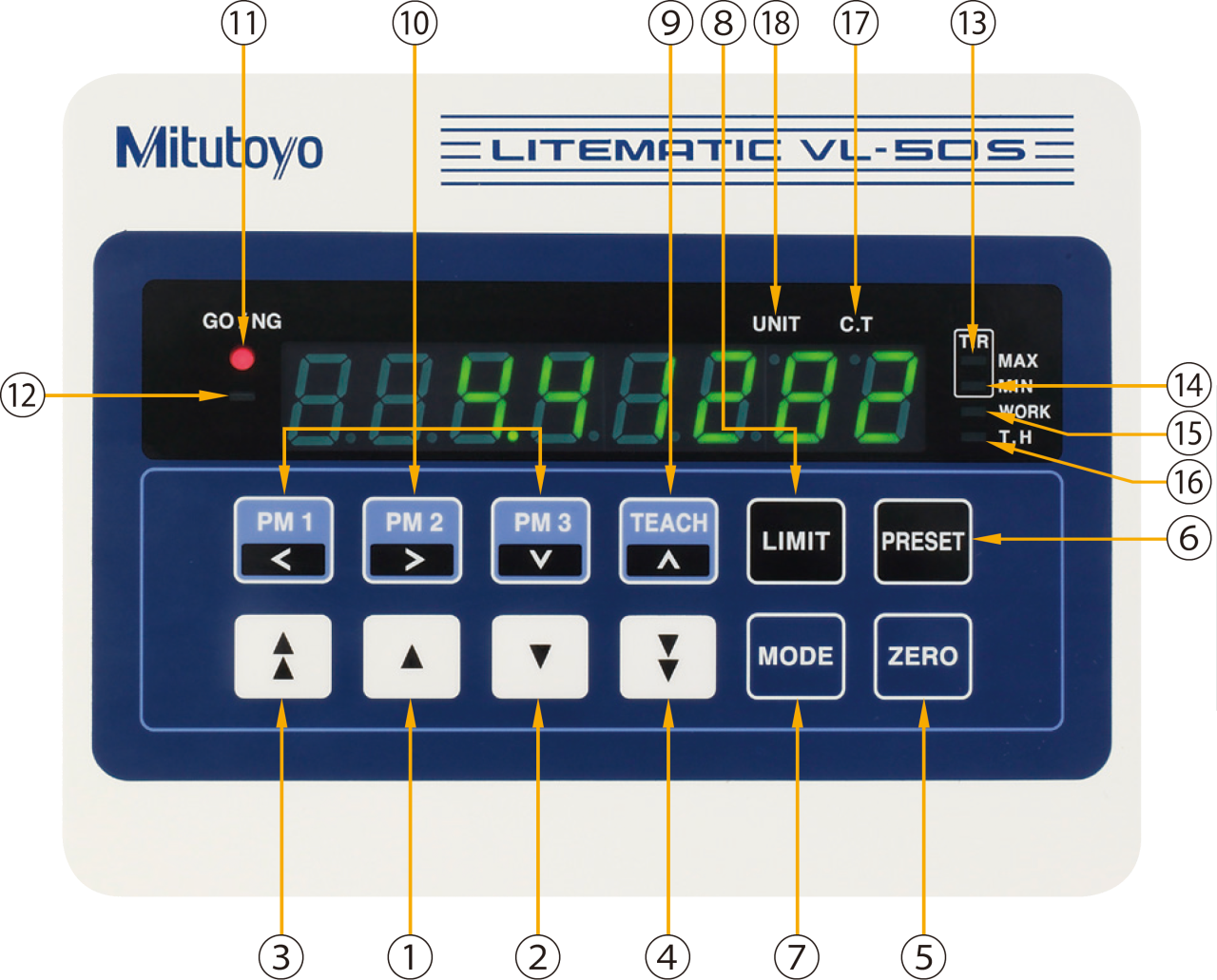

操作部 / 顯示部
|
⚫開關
| 各部位名稱 |
功能 |
| ①上升 |
只有在按住時，測頭才會上升。 |
| ②下降 |
只有在按住時，測頭才會下降。
用於接觸量測工件。（用於量測時） |
| ③快速上升 |
只有在按住時，測頭才會快速上升。 |
| ④快速下降 |
只有在按住時，測頭才會快速下降。 |
| ⑤ZERO |
在任意點進行零點設定。此開關亦可用於解除錯誤。 |
| ⑥PRESET |
叫出預先設定的數值。 |
| ⑦MODE |
切換及設定MAX/MIN量測等各種量測模式。 |
| ⑧LIMIT |
輸入用於判定公差的數值。 |
| ⑨TEACH |
設定可將測針移動至任意位置的位置記憶。 |
| ⑩PM1∼PM3 |
將測針移動至預先設定的位置。 |
⚫量表
| 各部位名稱 |
功能 |
| ⑪GO/NG |
顯示合格與否的判定結果。 |
| ⑫正負符號 |
用於顯示負值。（在使用最大位數時顯示） |
| ⑬MAX |
最大值量測模式時亮燈。 |
偏差量測時，兩個量錶皆亮燈。 |
| ⑭MIN |
最小值量測模式時亮燈。 |
| ⑮WORK |
偵測到工件時亮燈。 |
| ⑯T.H. |
量測完成後保存量測值時亮燈。 |
| ⑰C.T. |
使用者校正ON時亮燈。（位置記憶作動時閃爍） |
| ⑱UNIT |
顯示單位1/25.4mm時亮燈。（外部HOLD時閃爍） |
|

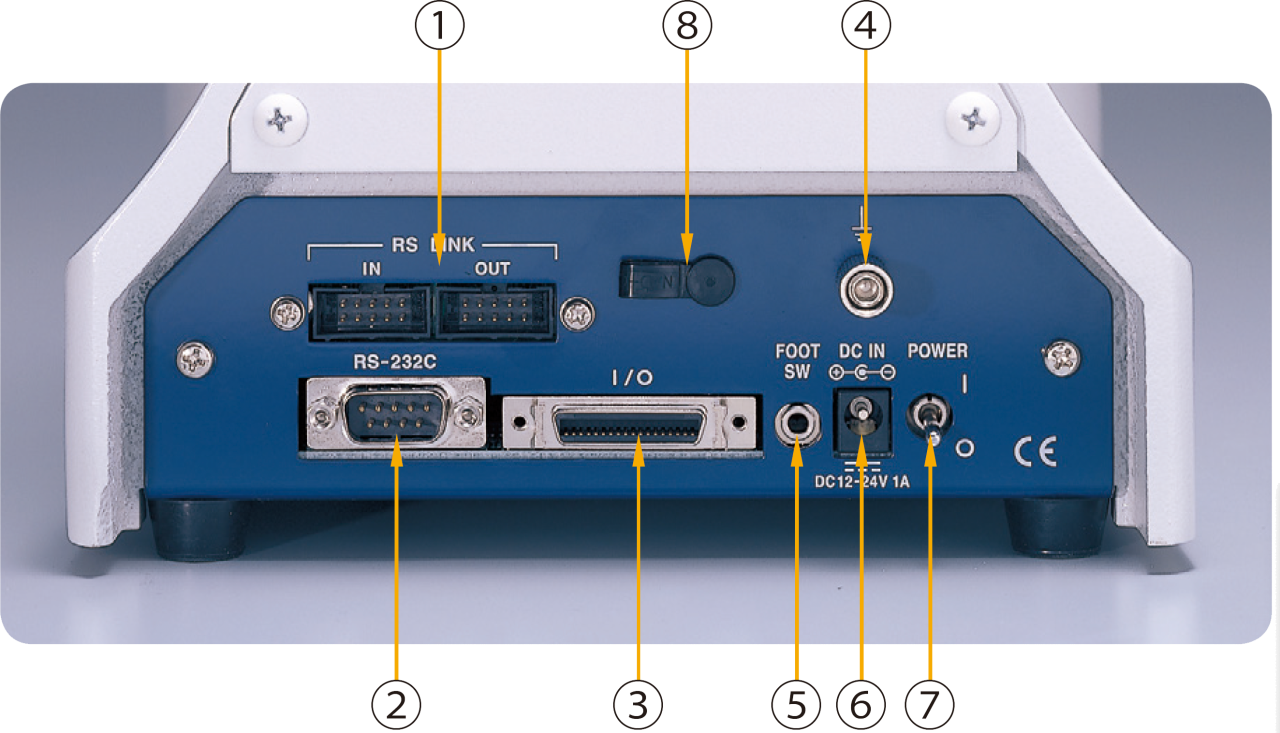

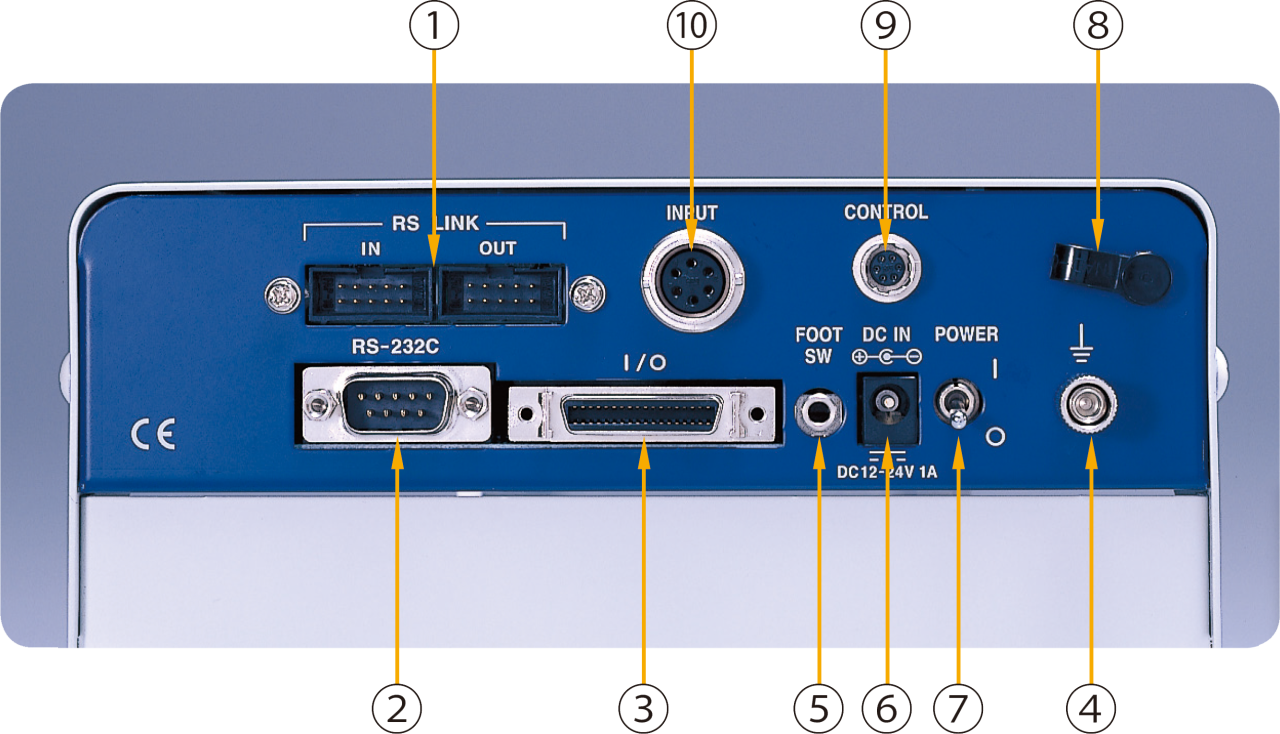

⬛背面部（連接器連接部）
|
| VL-50-B |
VL-50S-B |
|
|
|
| 各部位名稱 |
功能 |
①量測資料輸出連接器（OUT側）
RS-LINK連接器（IN側／OUT側） |
將量測資料輸出至數位處理器等。
可連接多個裝置，從一個RS-232C埠輸出量測資料。 |
| ②RS-232C連接器 |
與電腦等進行通訊時使用。 |
| ③外部控制連接器 |
從外部機器控制測針的動作或顯示畫面重置等。 |
| ④GND端子 |
— |
| ⑤腳踏開關輸入連接器 |
連接選購的腳踏開關，即可輕鬆操作量測動作。 |
| ⑥電源輸入部 |
從AC變壓器輸入電源。 |
| ⑦電源開關 |
開啟電源用的開關。 |
| ⑧AC變壓器電源線固定夾 |
用於使AC變壓器電源線不易脫落的固定夾。 |
| ⑨CONTROL連接器 |
連接來自量錶測頭的連接線。 |
| ⑩INPUT連接器 |
連接來自量錶測頭的連接線。 |
|

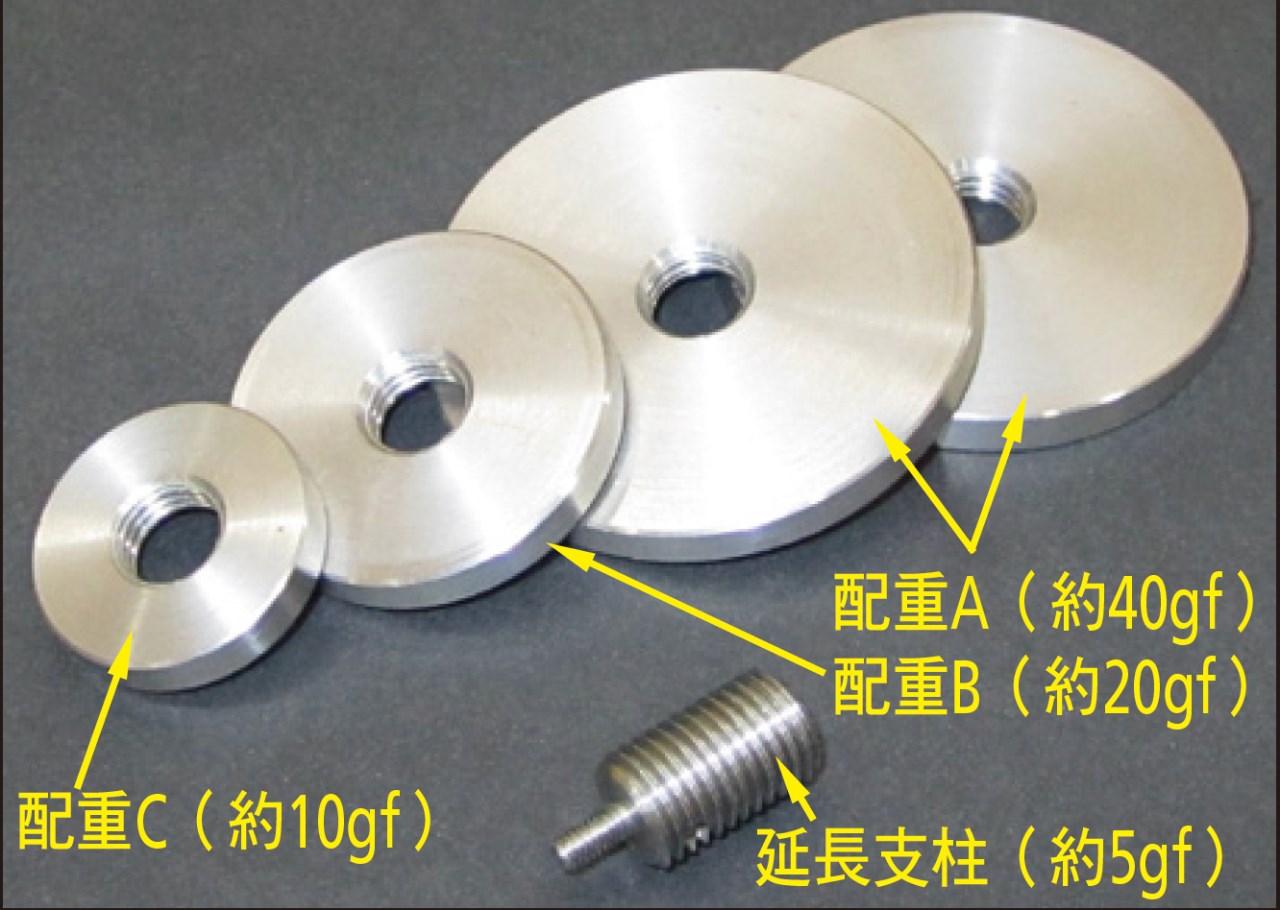

⬛LITEMATIC用配重零件：選購品（No.02AZE375）
 |
 |
| ▲LITEMATIC的特色為測定力較小。若工件因為某些特性，而無法充分傳遞測定力，可準備配重零件，以找出適當測定力。 |
⚫測定力與配重組合
| 測定力（N） |
延長支柱 |
A |
B |
C |
| 0.01 |
0.15 |
| 0.06 |
0.21 |
1 |
|
|
|
| 0.16 |
0.31 |
1 |
|
|
1 |
| 0.26 |
0.41 |
1 |
|
1 |
|
| 0.36 |
0.51 |
1 |
|
1 |
1 |
| 0.46 |
0.61 |
1 |
1 |
|
|
| 0.56 |
0.71 |
1 |
1 |
|
1 |
| 0.66 |
0.81 |
1 |
1 |
1 |
|
| 0.76 |
0.91 |
1 |
1 |
1 |
1 |
| 0.86 |
— |
1 |
2 |
|
|
| 0.96 |
— |
1 |
2 |
|
1 |
|
規格
| Code No. |
318-221 |
318-226 |
| 型號 |
VL-50-B |
VL-50S-B |
| 量測範圍（行程） |
0∼50mm（51.5mm（使用標準測針時）） |
| 最小顯示量（可切換） |
0.01／0.1／1.0μm |
| 顯示部 |
文字高度14mm/8行（符號除外） |
| 檢測方式 |
反射式線性編碼器 |
| 指示精度（20℃）※2 |
（0.5＋L/100）μm L ＝任意量測長度（mm） |
| 精度保證溫度※3 |
20 ± 1 ℃ |
| 重複精度（20℃）※2 |
σ＝ 0.05 μm |
| 測定力※1（平衡方式） |
0.01N |
| 量測速度 |
約2mm/s、4mm/s（利用參數切換） |
| |
快速移動速度 |
約8mm/s |
| 標準測針 |
超硬球ø3mm（安裝螺絲部：M2.5（p=0.45）× 5）標準測針No.901312 |
| 測定台 |
ø100（陶瓷製、附溝槽、可拆卸） |
— |
| 輸入 |
○腳踏開關輸入（使用選購的腳踏開關時）
○外部馬達控制 |
| 輸出 |
○數位輸出/RS-232C輸出（參數切換） |
| 電壓 |
AC85 ∼ 264V（使用AC變壓器） |
| 耗能 |
最大12W（12V,1A） |
| EC指令 |
Standard ： EN61326-1:1997 ＋ AI ： 1998、Immunity test requirement ： AhnexA、Emission limit ： ClassB |
| 重量 |
19kg |
6kg |
| 標準附件 |
AC變壓器：No.357651 電源線 接地線：No.934626 六角扳手（2個：測針固定用、拆卸固定金具用） |
| 配件（選購品） |
腳踏開關：No.937179T |
| — |
專用支架：No.957460 |
| 輸出連接器（附外蓋）：02ADB440（外部控制用） |
RS-LINK/數位連接線（1 m）：No.936937
RS-LINK/數位連接線（2 m）：No.965014 |
| 建議替換用測針＝可安裝以下針盤量錶用替換用測針（☆使用各替換用測針時的測定力） |
| 商品編號 |
☆測定力 |
| 101118 |
約0.02N |
| 120059 |
約0.03N |
| 120060 |
約0.06N |
| 120066 |
約0.01N |
| 註）若安裝上述以外的量測面為平面形狀的測針，必須在測針與台面間進行平行調整，可接受特訂。 |
※1：0.15N、1N型為工廠選項。
※2：以標準測針進行一般量測時（使用平滑化＝弱的設定時）
※3：溫度變化和緩時。未直接接觸溫風及冷風。
註）：使用約10萬次（參考值）左右時，可能需要更換馬達等。用於生產線等使用頻率高的場所時，請特別注意。

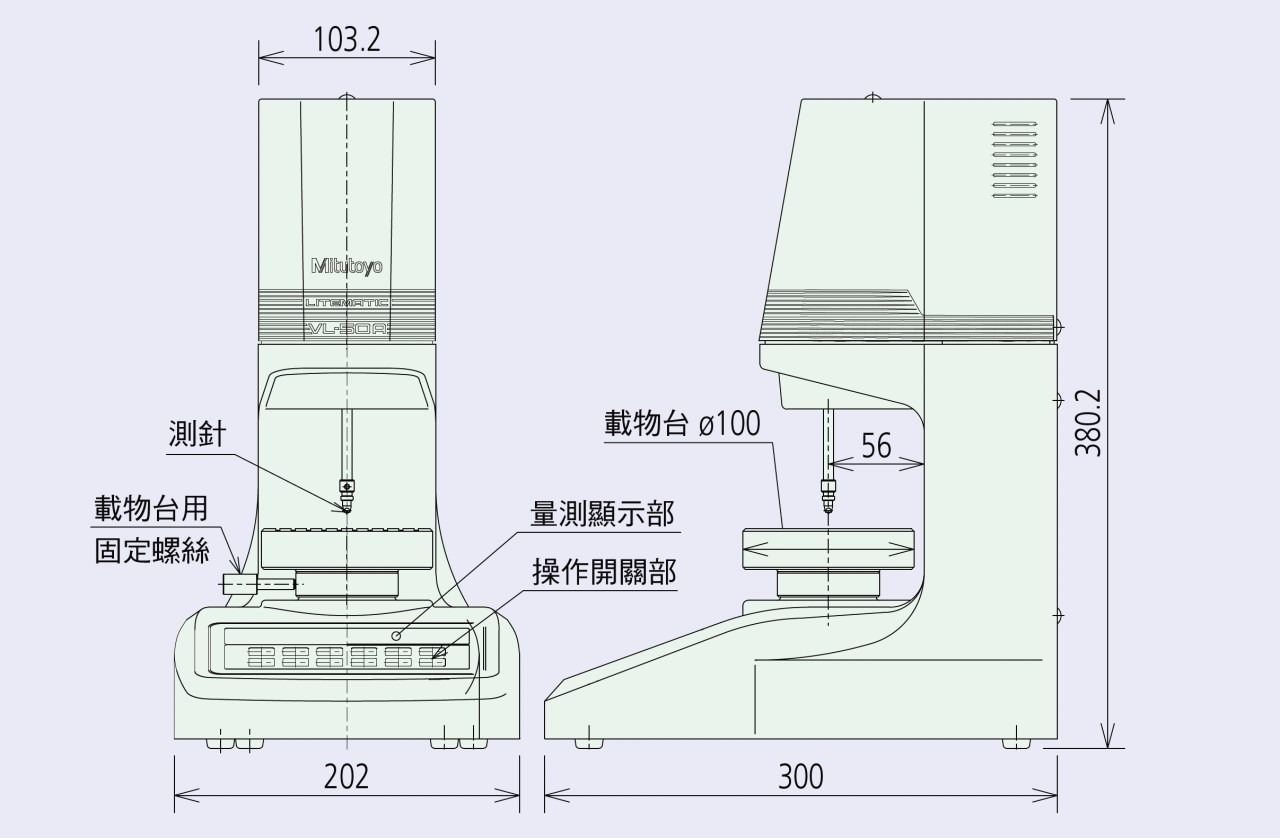

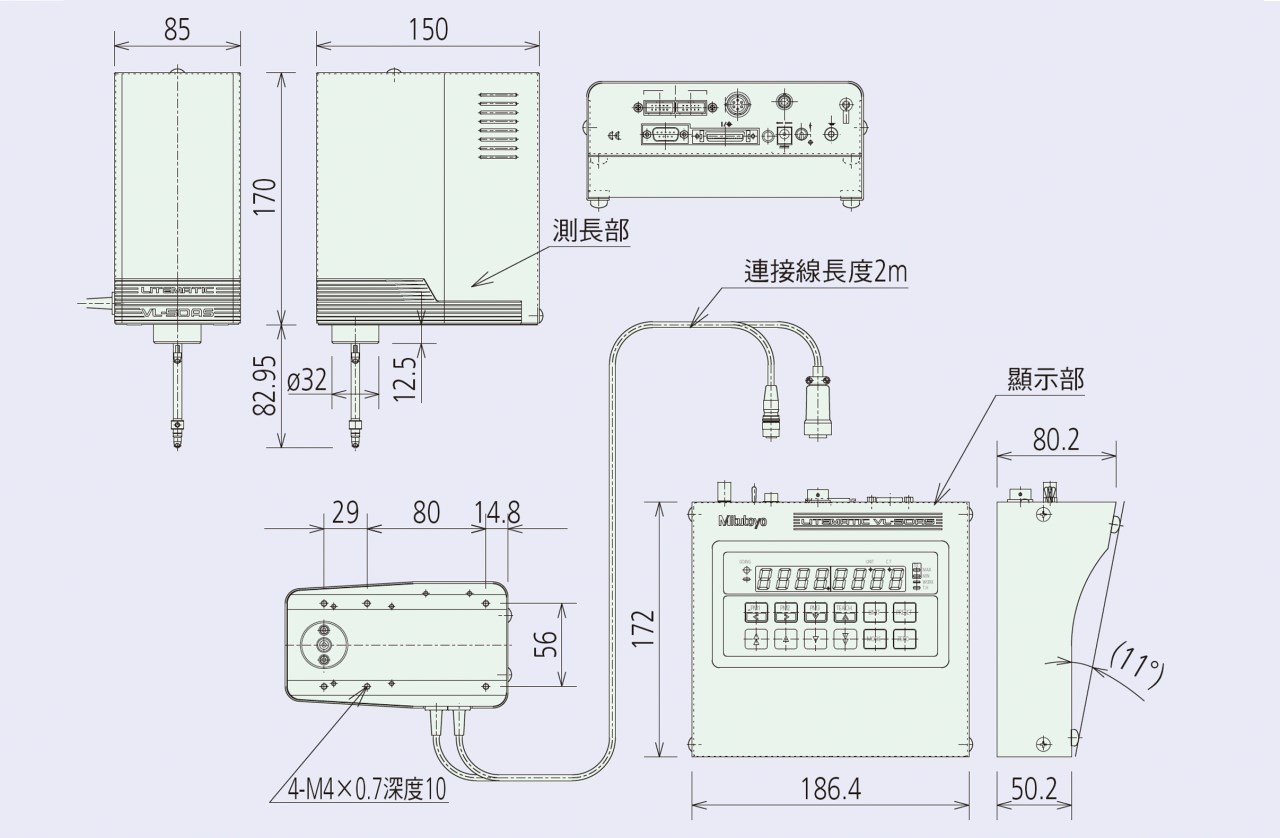

尺寸
| VL-50-B |
VL-50S-B |
|
|
|
本網頁僅做參考，如有差異，依實物為準。
