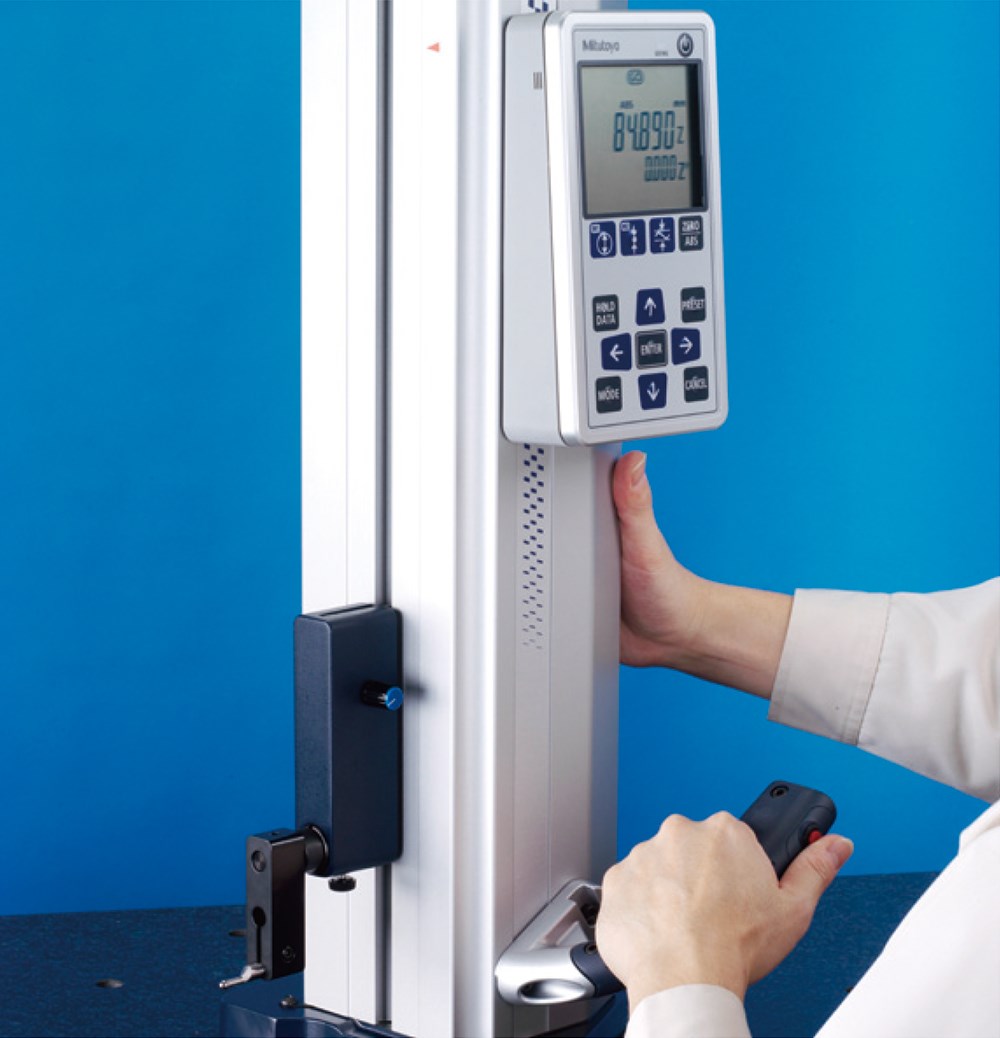

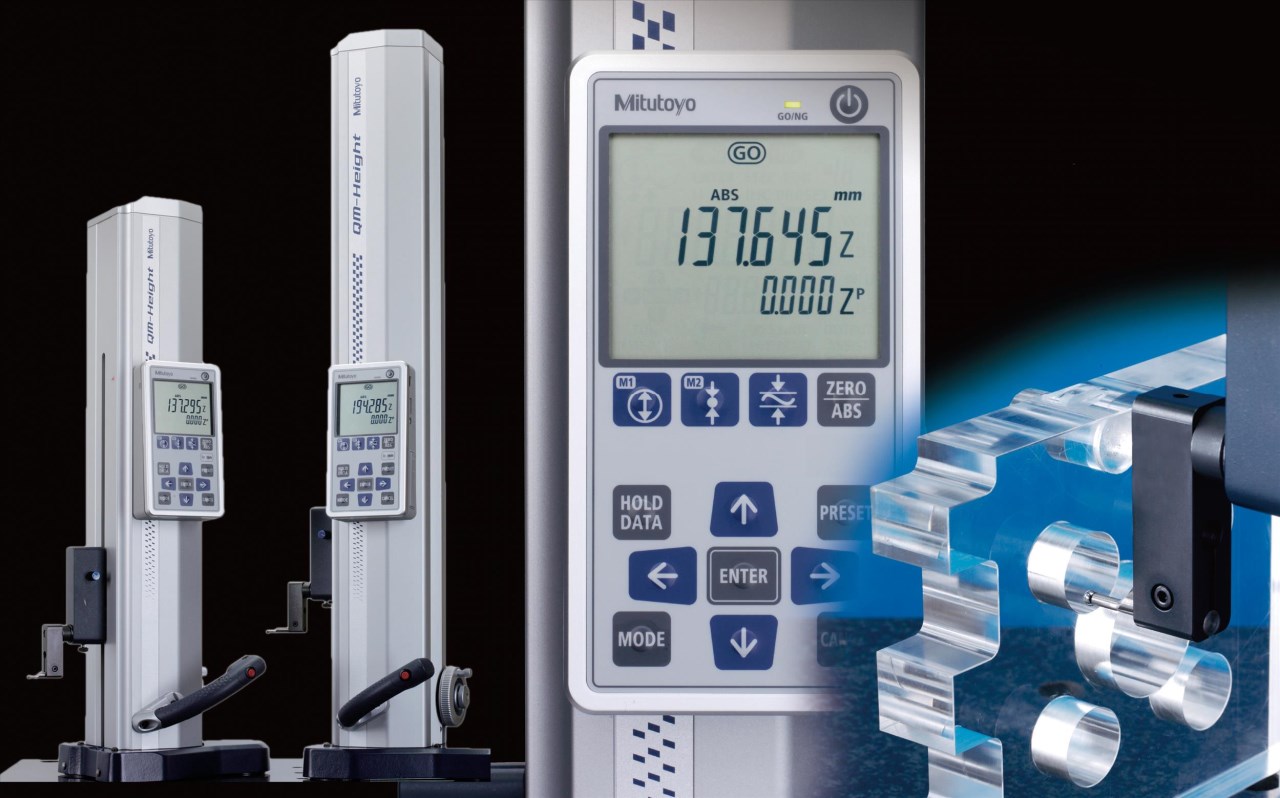

◆單鍵執行，容易操作的面板。
◆同等級最高精度：2.4+2.1L/600。
◆LED燈( 紅、橙、綠) 進行合格判定與量測示例。
特色
▲採用電磁感應式絕對編碼器，不須每次開啟電源便重新設定。
▲使用AA乾電池，連續使用時間達300小時。
▲可選購含高精度空氣軸承氣浮款式。
▲LED燈( 紅、橙、綠) 進行合格判定與量測示例。

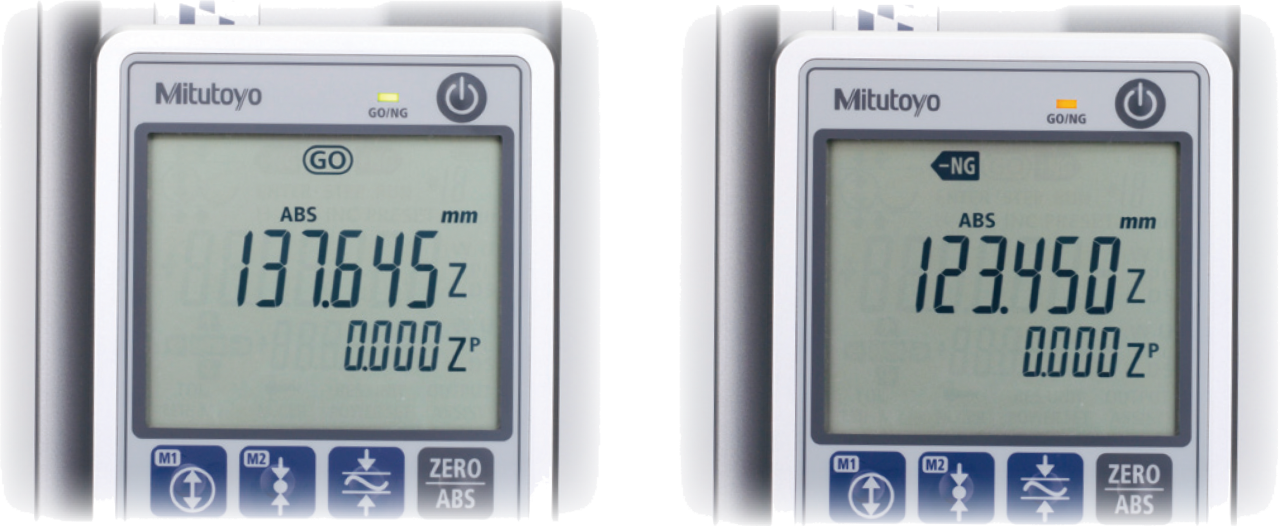

▲進行公差判定時，LED 燈顯示綠色為GO、紅色為+NG，橘色為-NG，液晶螢幕則顯示-NG/GO/+NG。
▲上方：高度與直徑等的量測值，下方：顯示間距(A) 。
 |

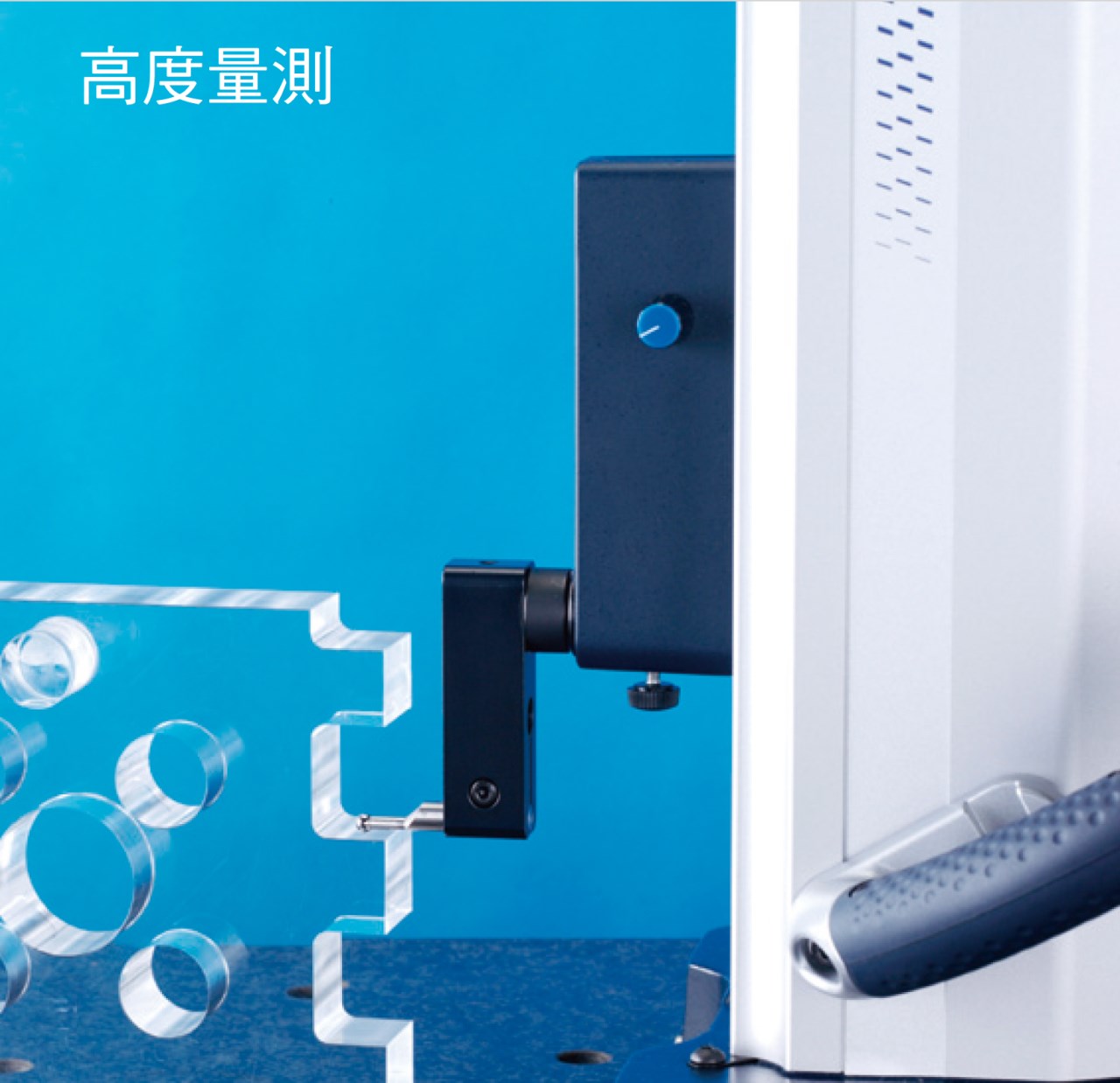

①高度量測

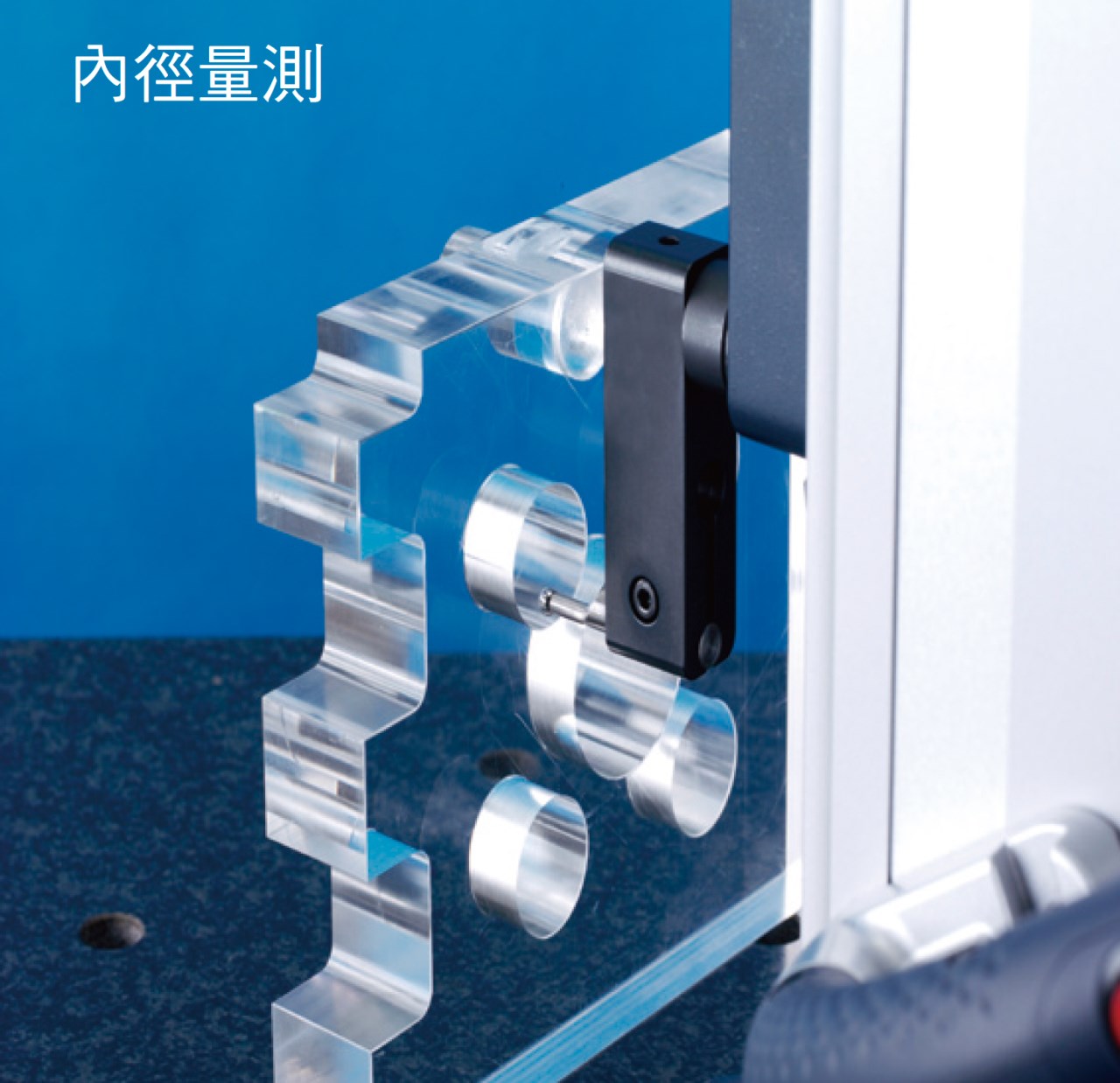

②內徑量測

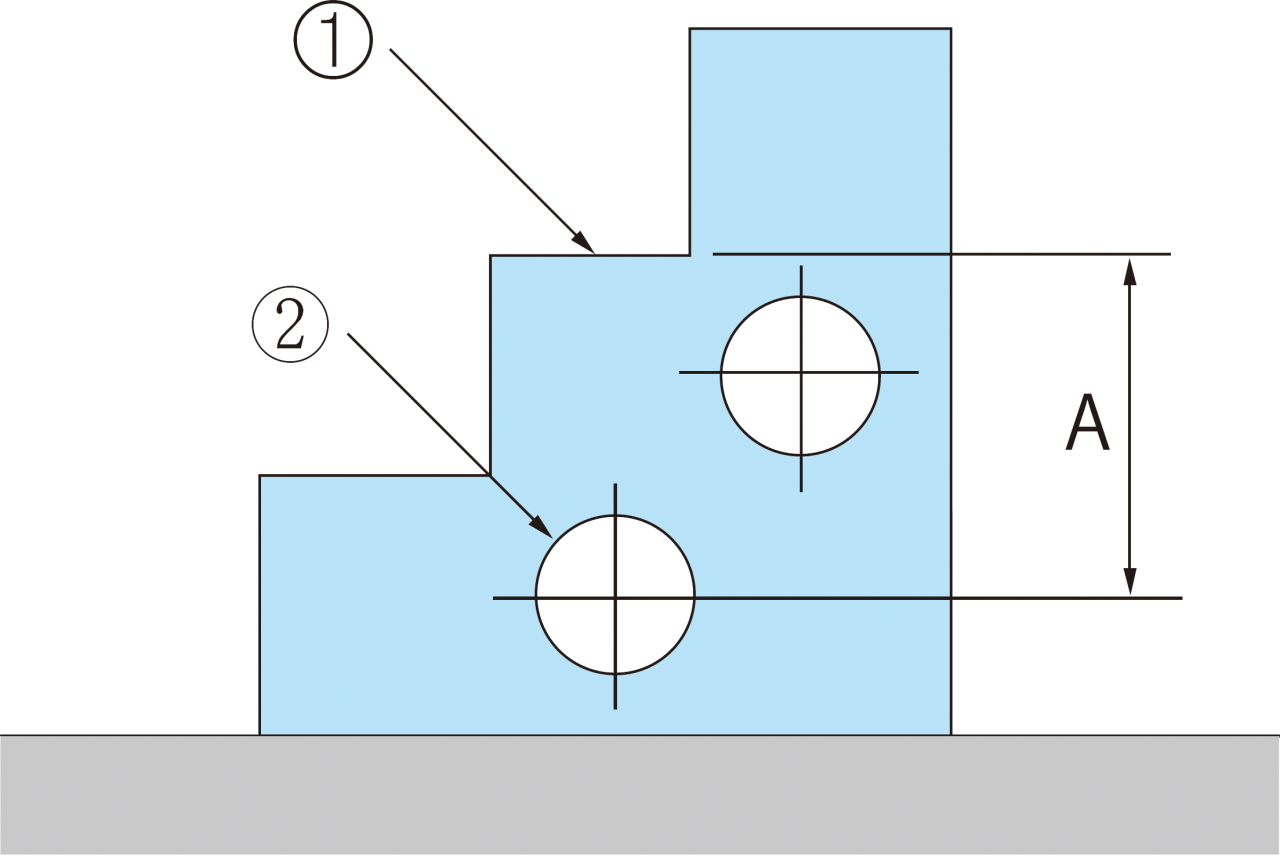

A間距量測：利用量測①、②來計算A( 間距) 量測值。
|
|
 |
①最大測定
②最小測定
偏差量測：1mm
|
|
▲獨特的裝置搭配韌體，除了高度測定以外， 使用標準測針即可追蹤進行，量測內徑‧外徑，測量以自由曲面的最大‧最小‧偏差值。
▲由高度測量開始、階差、內‧外寬度、內‧外徑，圓心間距( 高度部分)，追蹤量測。
▲可記憶之前的量測結果( 高度)，在量測值下方顯示差距( 間距)。
 |
⬅可安裝U-WAVE，
⬅標配 DIgi,atic 輸出，支援USB隨身碟容量無限制。
|
⬛量測範例
規格
|
Code No.
|
518-230
|
518-232
|
|
型號
|

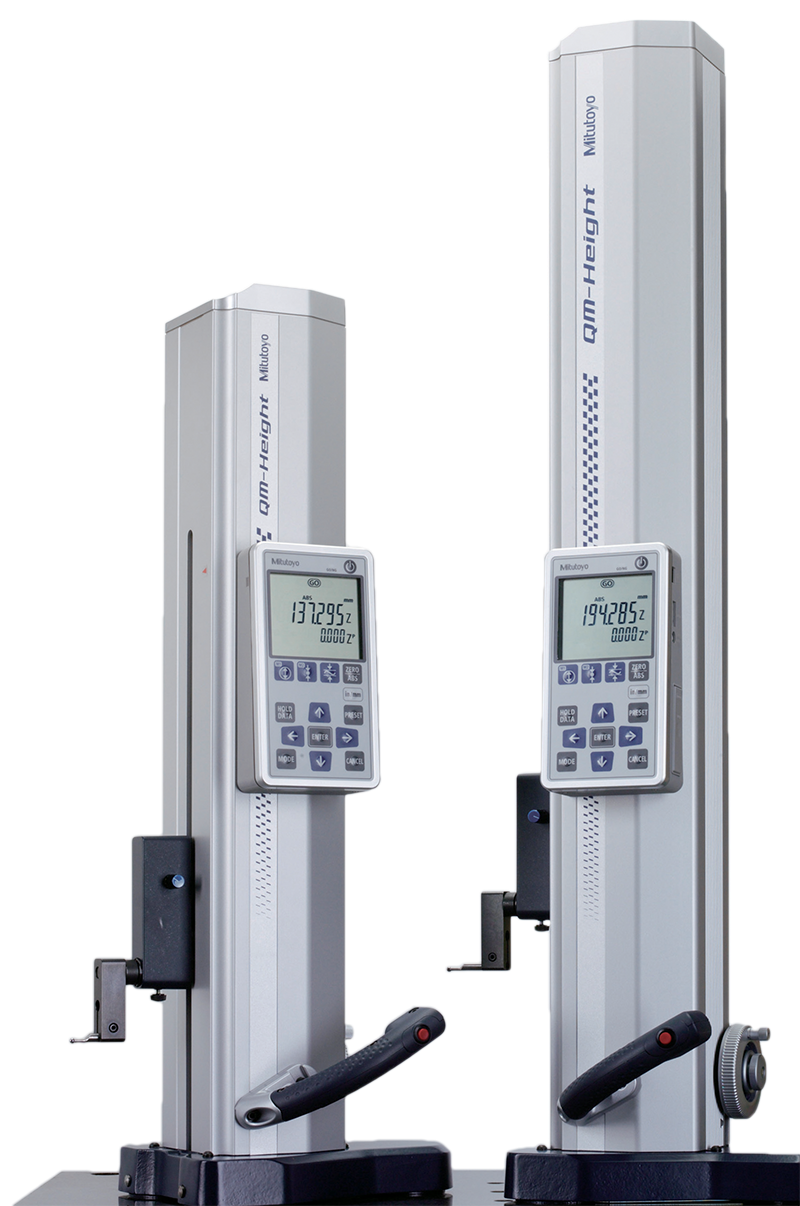

QMH-350A
|
QMH-600A
|
|
量測範圍（行程）
|
0∼465mm（350mm）
|
0∼715mm（600mm） |
|
最小顯示量
|
0.001／0.005mm（可選擇）
|
|
指示精度（20℃）※1
|
（2.4＋2.1L／600）μ m L＝任意量測長度（mm）
|
|
重複精度（20℃）※1
|
1.8μm（2σ）
|
|
真直度（前後）（20℃）※2
|
7μm
|
12μm |
|
導軌系統
|
滾珠軸承
|
|
驅動模式
|
手動
|
|
測長方式
|
電磁感應式絕對編碼器
|
|
測定力
|
1.5±0.5N
|
|
資料輸出方式
|
Digimatic，USB
|
|
氣浮裝置
|
無
|
|
電源
|
AA鹼性電池／鎳氫充電電池／AC變壓器
|
|
電池使用時間
|
約300小時（連續使用，LED 不常亮燈）
約100小時（連續使用，LED 常亮燈）
|
|
外觀尺寸（W×D×H）mm
|
237×273×784
|
280×273×1016
|
|
重量
|
25kg
|
29kg
|
|
動作溫度／溼度範圍
|
0∼40℃／20∼80%RH（但無結露）
|
※1 指示精度、重複精度的值為使用標準附件ø5mm測針時的值。
※2 直角度、真直度的值為使用槓桿測頭（MLH-521）及MU Checker（M-511）時的值。由於未規定左右方向的直角度，故如量測物為圓筒形，可能會發生量測誤差。
※3 不保證市售的所有USB隨身碟皆可正常動作。建議使用符合以下條件的SanDisk或I-O Data公司產品。
-
非USB3.0規格的產品。
-
未具備加密或指紋辨識等安全功能的產品。
-
未具備寫入保護開關的產品。
◆台座為基準，請盡可能在平整度良好的台座上使用。
⬛選購測頭
 |
⬅① 12AAC072
深度測頭 |
 |
⬅③ 12AAC792

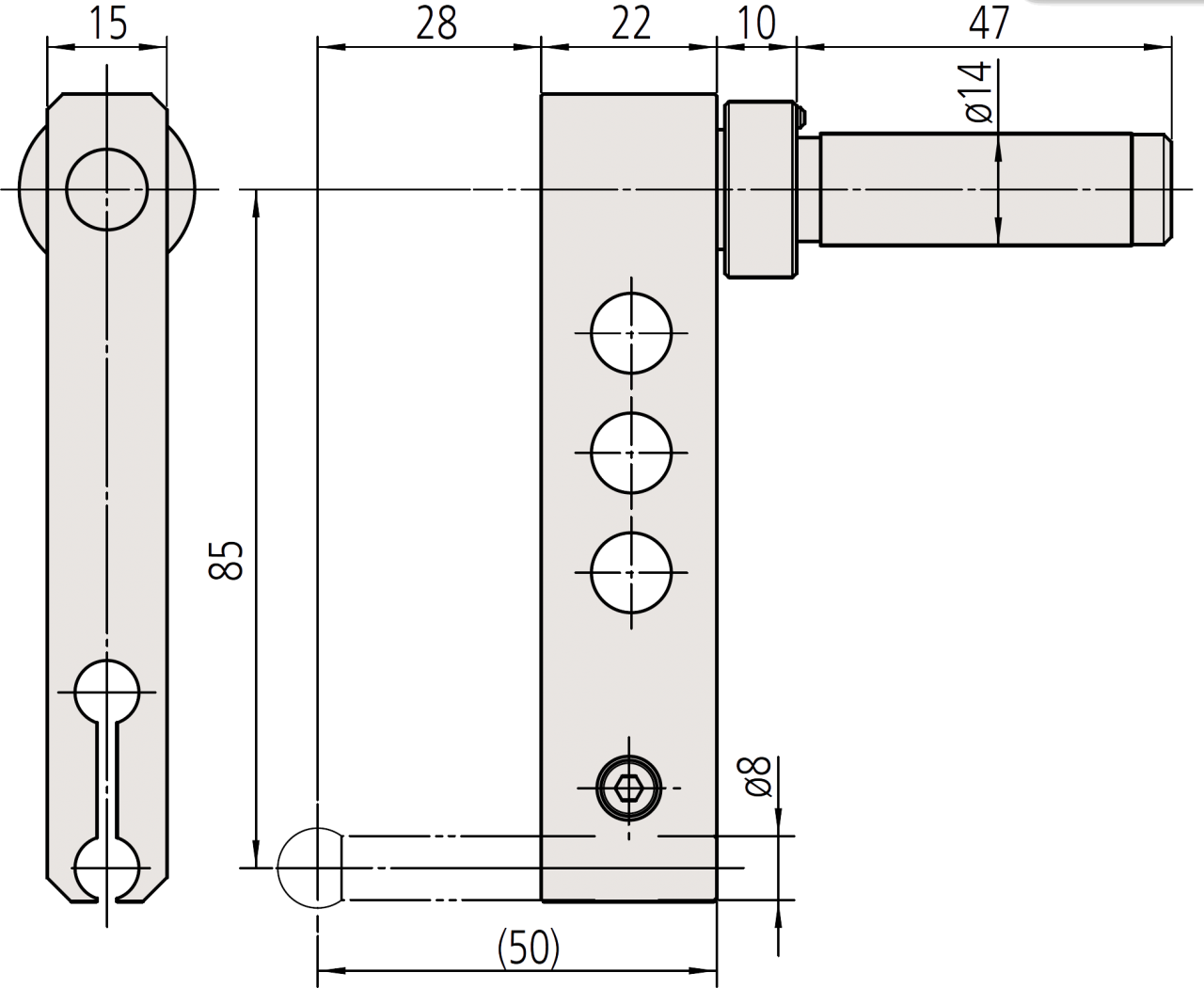

指示量表用支架 |
 |
⬅④ 12AAC793

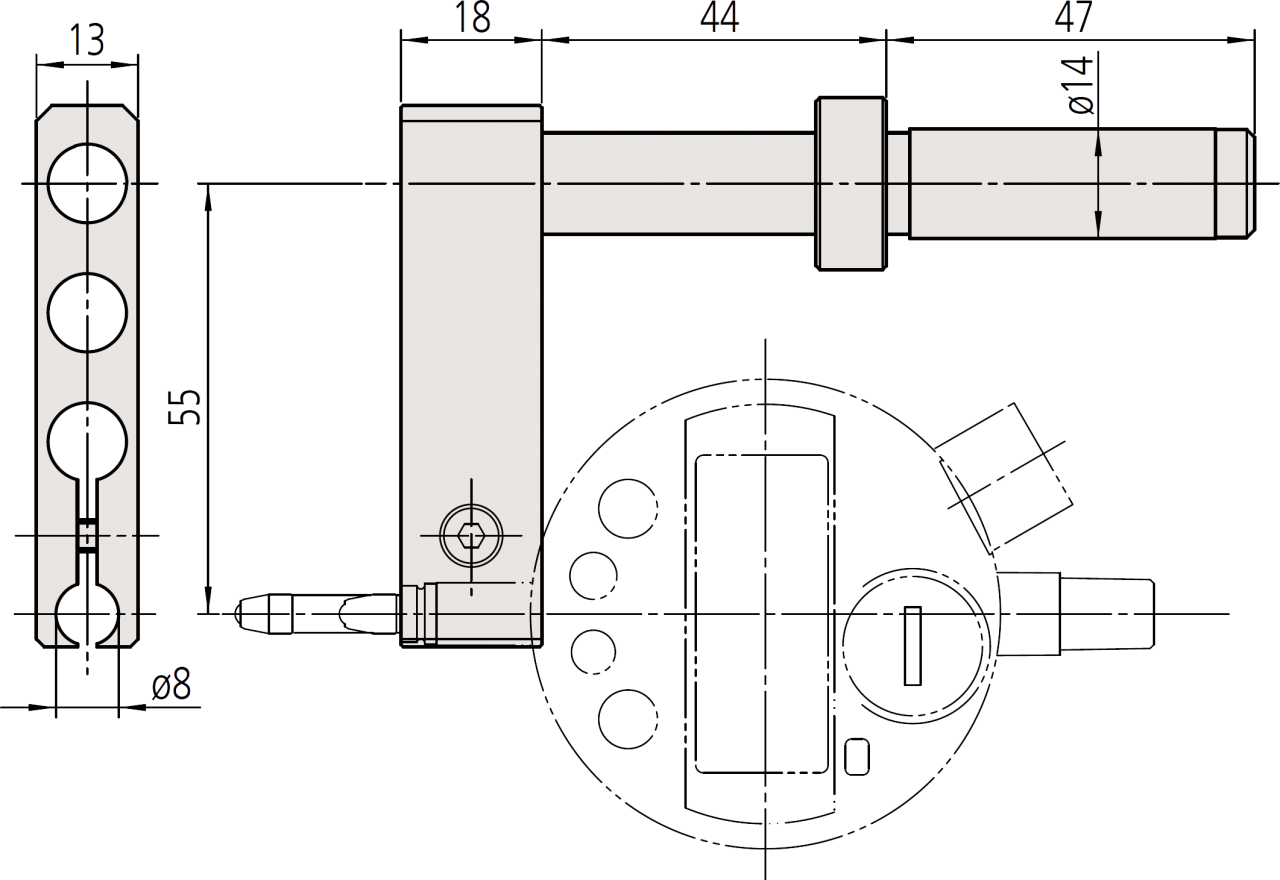

長支架 |
|
|
⬅⑥ 957261
ø2 球形測針( 同軸型)
|
|
|
⬅⑦ 957262

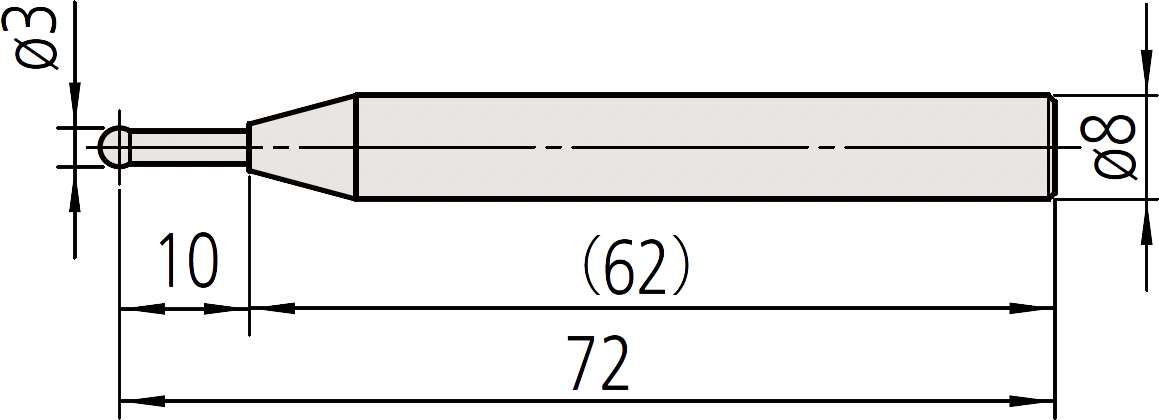

ø3 球形測針( 同軸型)
|
|
|
⬅⑧ 957263
ø4 球形測針( 同軸型)
|
 |
⬅⑨ 12AAA788

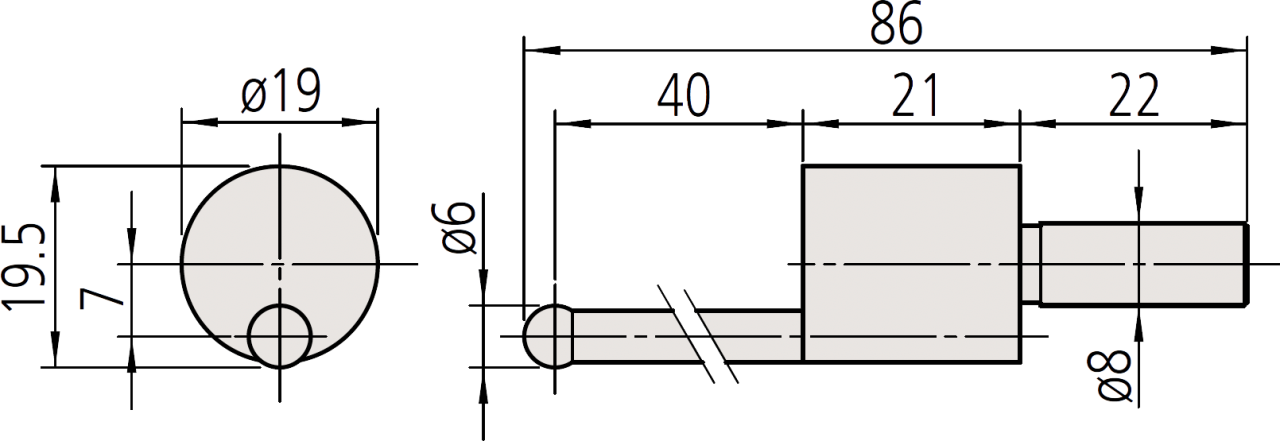

ø4 球形測針( 偏心軸型) |
 |
⬅⑩ 12AAA789
ø6 球形測針( 偏心軸型) |
|
|
⬅⑪ 957264

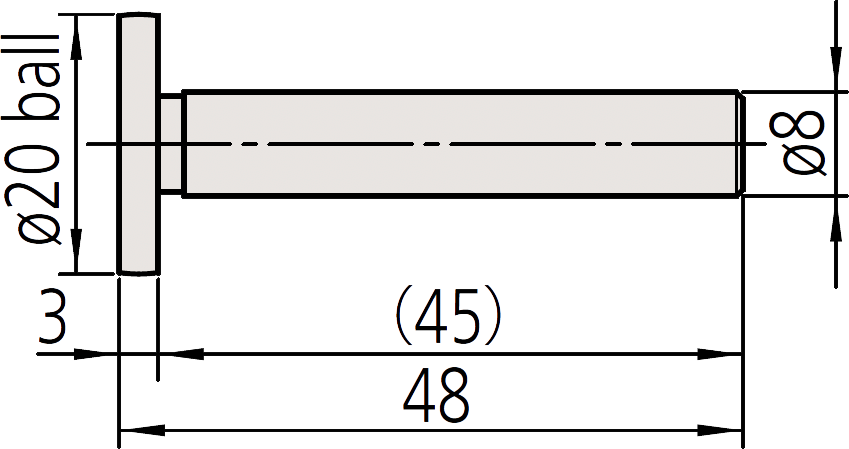

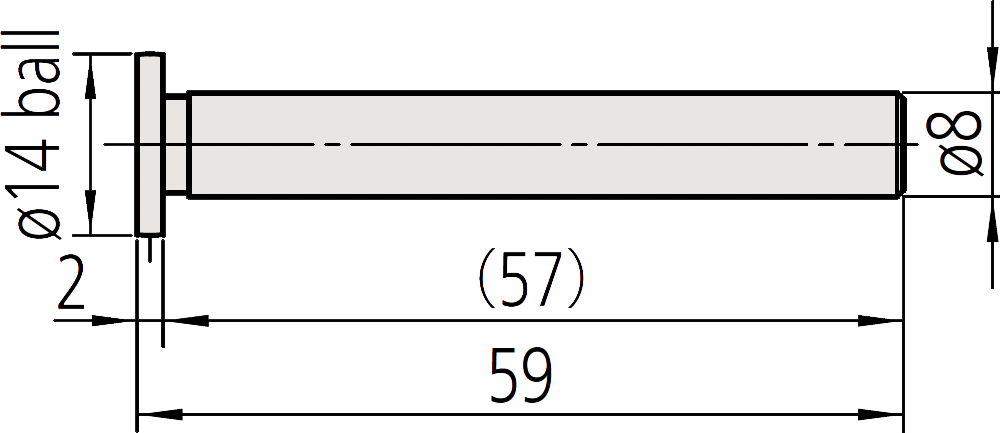

ø14 盤形測針
|
|
|
⬅⑫ 957265
ø20 盤形測針
|
▲適用於ø8mm的各種更換用測針、深度量測測針...等。
▲各種測頭架，包含指示分厘錶用安裝架...等。
▲M2/M3螺絲的固定柄可共用三次元測定機的測針，進一步擴大使用範圍。

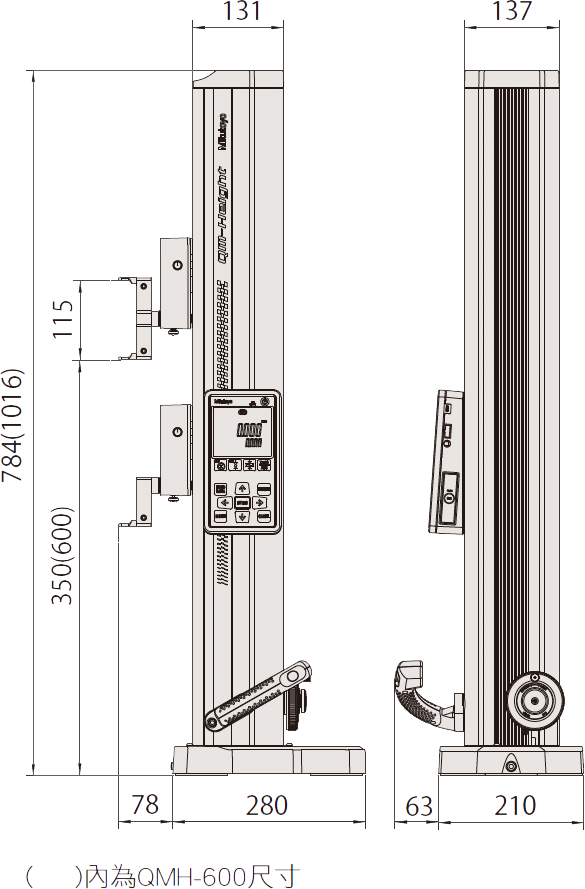

尺寸
本網頁僅做參考，如有差異，依實物為準。

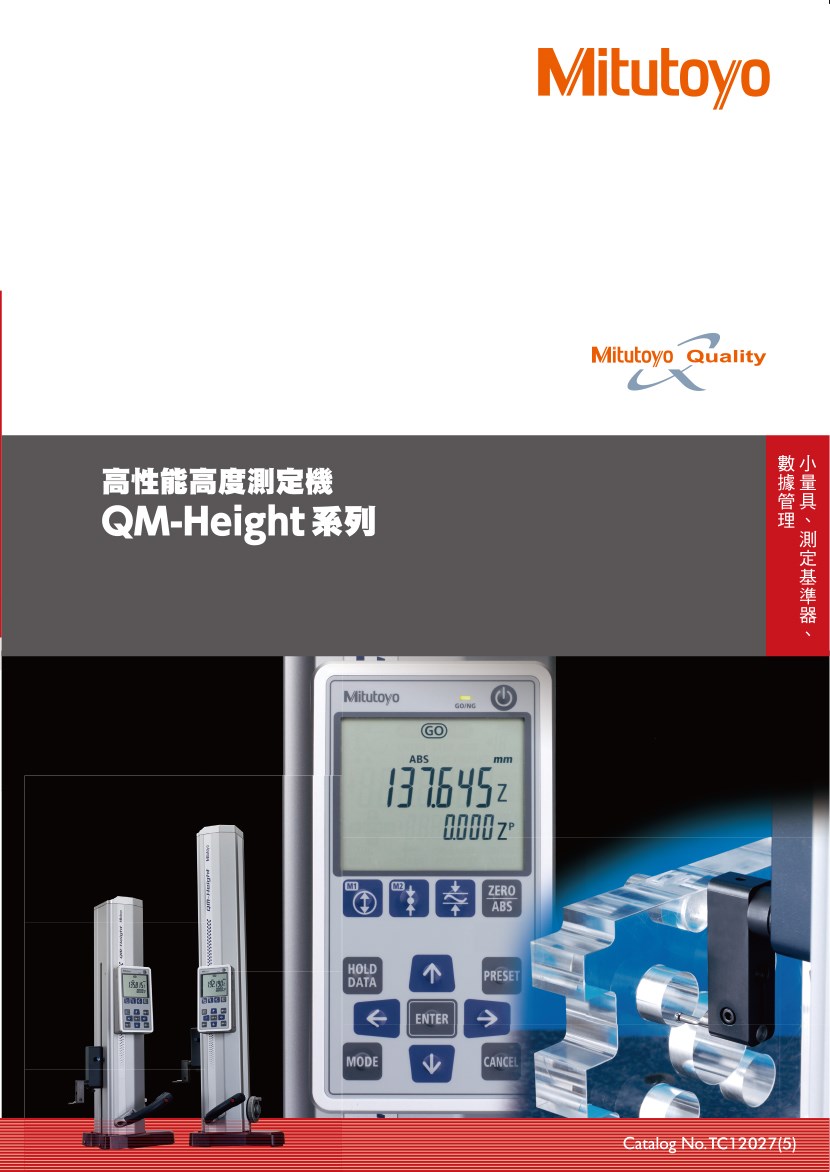

點擊以下圖片，可進行目錄下載。
