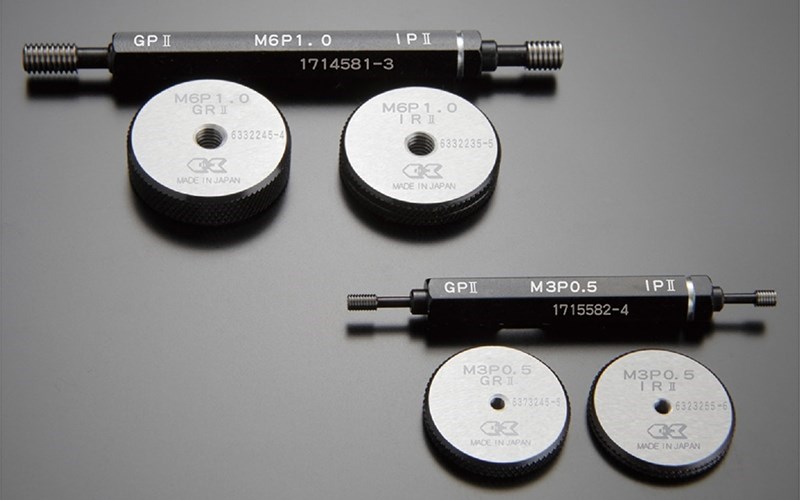

EISEN牙規_英制

❖拴牙規經常使用的 GO 端，使用碳化鎢材質。
❖拴牙規的 NG 端，選用耐磨耗、低價位的SKS3鋼。
❖鋼材質可以比其他材質多出 5 ~ 10倍的使用壽命。
❖多種產業的特殊規格可供挑選

分享到

◆栓牙規經常使用的 GO 端，使用碳化鎢材質。
◆栓牙規的 NG 端，選用耐磨耗、低價位的SKS3鋼。
◆鋼材質可以比其他材質多出 5 ~ 10倍的使用壽命。
◆多種產業的特殊規格可供挑選

特色

各系列詳細規格/牌價

◎SPU英制螺紋栓牙規系列

牙徑 UNEF 牙數 環規牌價 栓規牌價
No.0 UNEF 80 待詢 待詢
No.1 UNF 72 13,680 6,840
No.1 UNC 64 13,680 6,840
No.2 UNF 64 13,040 6,530
No.2 UNC 56 12,000 6,000
No.3 UNF 56 12,000 6,000
No.3 UNC 48 12,000 6,000
No.4 UNF 48 10,940 5,480
No.4 UNC 40 10,080 5,040
No.5 UNF 44 10,080 5,040
No.5 UNC 40 10,080 5,040
No.6 UNF 40 9,360 4,680
No.6 UNC 32 8,100 4,050
No.8 UNF 36 8,100 4,050
No.8 UNC 32 8,100 4,050
No.10 UNF 32 8,100 4,050
No.10 UNC 24 7,620 3,810
No.12 UNEF 32 待詢 待詢
No.12 UNF 28 7,620 3,810
No.12 UNC 24 7,620 3,810
1/4 UNEF 32 待詢 待詢
1/4 UNF 28 7,320 3,660
1/4 UNC 20 7,320 3,660
5/16 UNEF 32 待詢 待詢
5/16 UNF 24 7,800 3,920
5/16 UNC 18 7,320 3,660
3/8 UNEF 32 待詢 待詢
3/8 UNF 24 8,370 4,190
3/8 UNC 16 7,890 3,950
7/16 UNEF 28 待詢 待詢
7/16 UNF 20 7,890 3,960
7/16 UNC 14 7,890 3,950
1/2 UNEF 28 待詢 待詢
1/2 UNF 20 8,370 4,190
1/2 UNC 13 8,220 4,110
9/16 UNEF 24 待詢 待詢
9/16 UNF 18 8,630 4,320
9/16 UNC 12 9,320 4,650
5/8 UNEF 24 待詢 待詢
5/8 UNF 18 9,060 4,530
5/8 UNC 11 9,860 4,920
11/16 UNEF 24 待詢 待詢
3/4 UNEF 20 待詢 待詢
3/4 UNF 16 10,580 5,300
3/4 UNC 10 11,840 5,910
13/16 UNEF 20 待詢 待詢
7/8 UNEF 20 待詢 待詢
7/8 UNF 14 11,580 5,790
7/8 UNC 9 13,070 6,530
15/16 UNEF 20 待詢 待詢
1 UNEF 20 待詢 待詢
1 UNF 12 12,690 6,350
1 UNC 8 14,040 7,020
1 1/16 UNEF 18 待詢 待詢
1 1/8 UNEF 18 待詢 待詢
1 1/8 UNF 12 16,250 8,130
1 1/8 UNC 7 19,830 9,900
1 3/16 UNEF 18 待詢 待詢
1 1/4 UNEF 18 待詢 待詢
1 1/4 UNF 12 18,110 9,060
1 1/4 UNC 7 22,160 11,070
1 5/16 UNEF 18 待詢 待詢
1 3/8 UNEF 18 待詢 待詢
1 3/8 UNF 12 20,190 10,100
1 3/8 UNC 6 24,360 12,180
1 7/16 UNEF 18 待詢 待詢
1 1/2 UNEF 18 待詢 待詢
1 1/2 UNF 12 21,660 10,830
1 1/2 UNC 6 26,720 13,350
1 9/16 UNEF 18 待詢 待詢
1 5/8 UNEF 18 待詢 待詢
1 11/16 UNEF 18 待詢 待詢
1 3/4 UNC 5 34,470 17,220
1 13/16     待詢 待詢
1 7/8     待詢 待詢
1 15/16     待詢 待詢
2 UNC 4 1/2 44,190 22,080

頁首

規格/牌價

特色



規格

◎產品編號說明

◉英制螺紋栓牙規
JIS 規範檢查用範例：
SPU 3/8-16 UNC 2B GPIP		 GPIP 3/8 16 2B
檢查用栓規 牙徑 牙數 等級
JIS 規範工作用範例：
SPU 3/8-16 UNC 2B GPWP		 GPWP 3/8 16 2B
工作用栓規 牙徑 牙數 等級

◆檢查時不另外施加過大的力氣，使得通端旋入通過製品螺紋全長，止端僅能旋入不超過2圈，即為合格螺紋(ANSI規格旋入3圈以內)。

◉英制螺紋環牙規
JIS 規範檢查用範例：
SRU 3/8-16 UNC 2A・1A GR		 GR 3/8 2B 16
檢查・工作共用GO環規 牙徑 等級 牙數
JIS 規範工作用範例：
SRU 3/8-16 UNC 2A IR		 IR 3/8 2B 16
檢查用GO環規 牙徑 等級 牙數
ISO 規範範例：
SRU 3/8-16 UNC 2A WR		 WR 3/8 2B 16
工作用GO環規 牙徑 等級 牙數

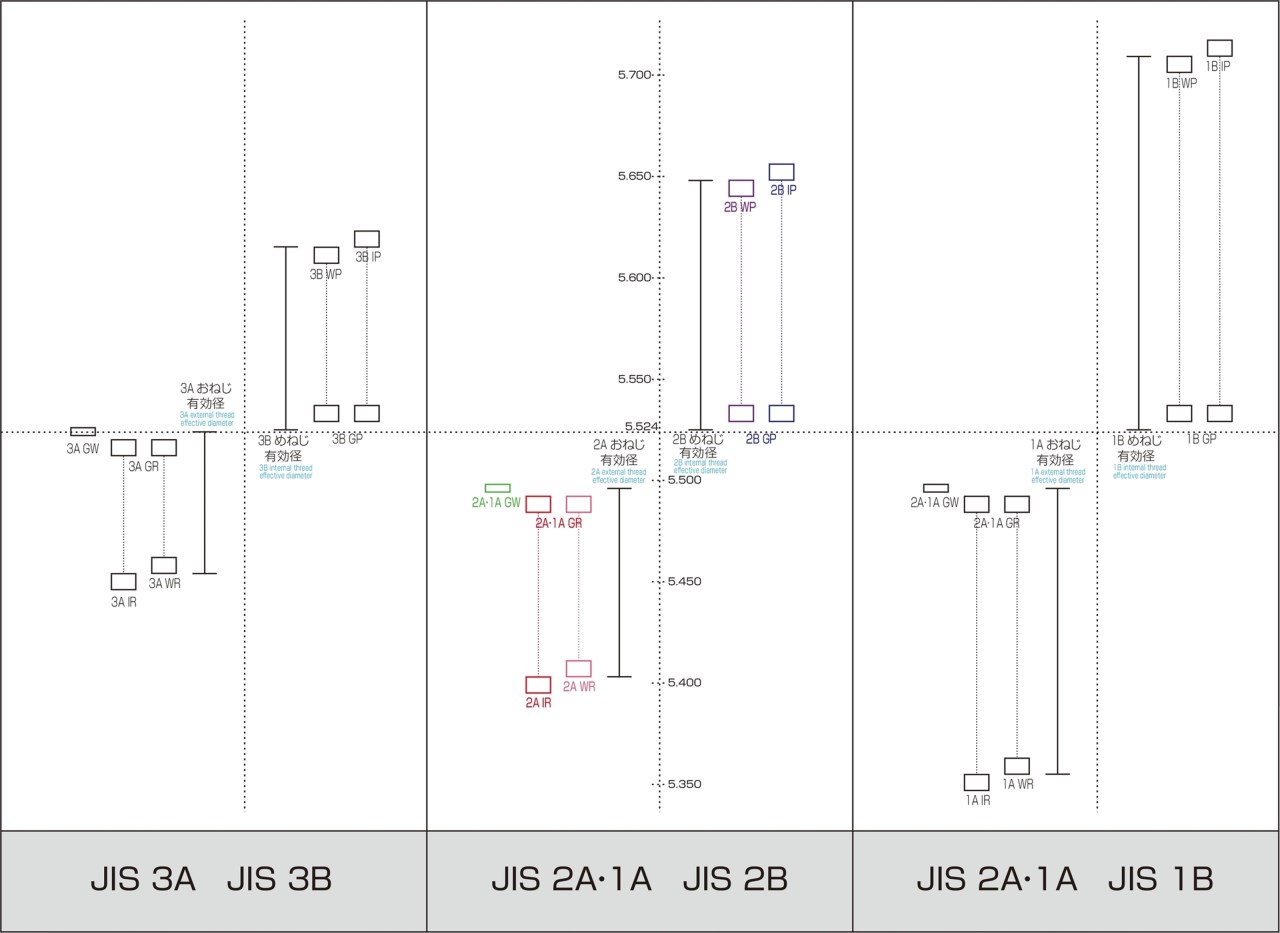

◉英制螺紋栓環規各等級之公差（mm）

頁首

規格/牌價

特色

本網頁僅做參考，如有差異，依實物為準。
