◆真正美國製造
◆可追溯至美國 NIST
◆硬度：HRC 60/65以上
◆表面粗度：10 μinch Ra
◆ZZ,Z,Y,X,XX,XXX，六種等級可選購
◆小倒角，可測得真正的孔深
◆黑武士系列表面經特殊處理，大幅提高耐磨性
◆可選購精度證書
|

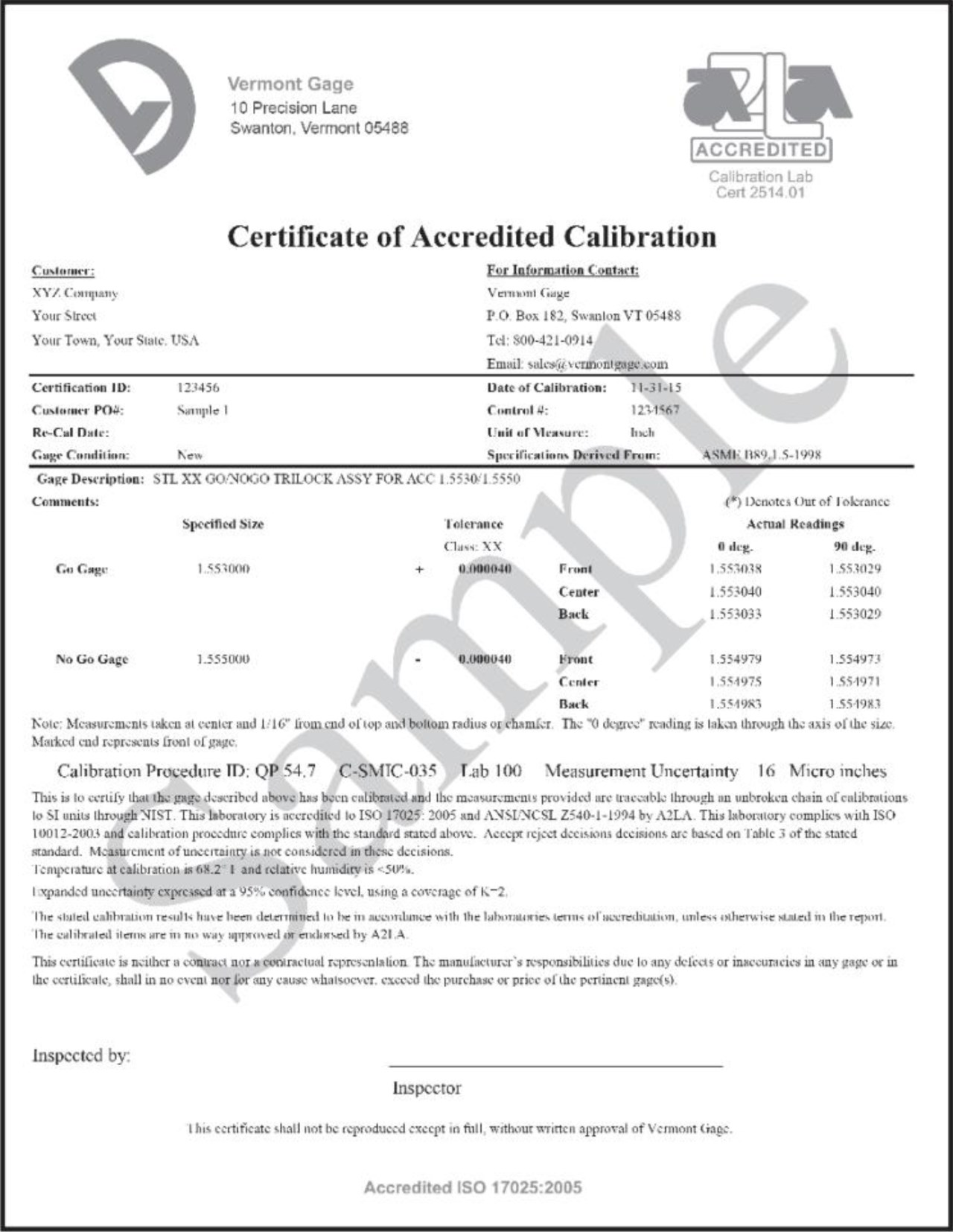

◎A2LA 精度證書範例
 |
各系列詳細規格/牌價

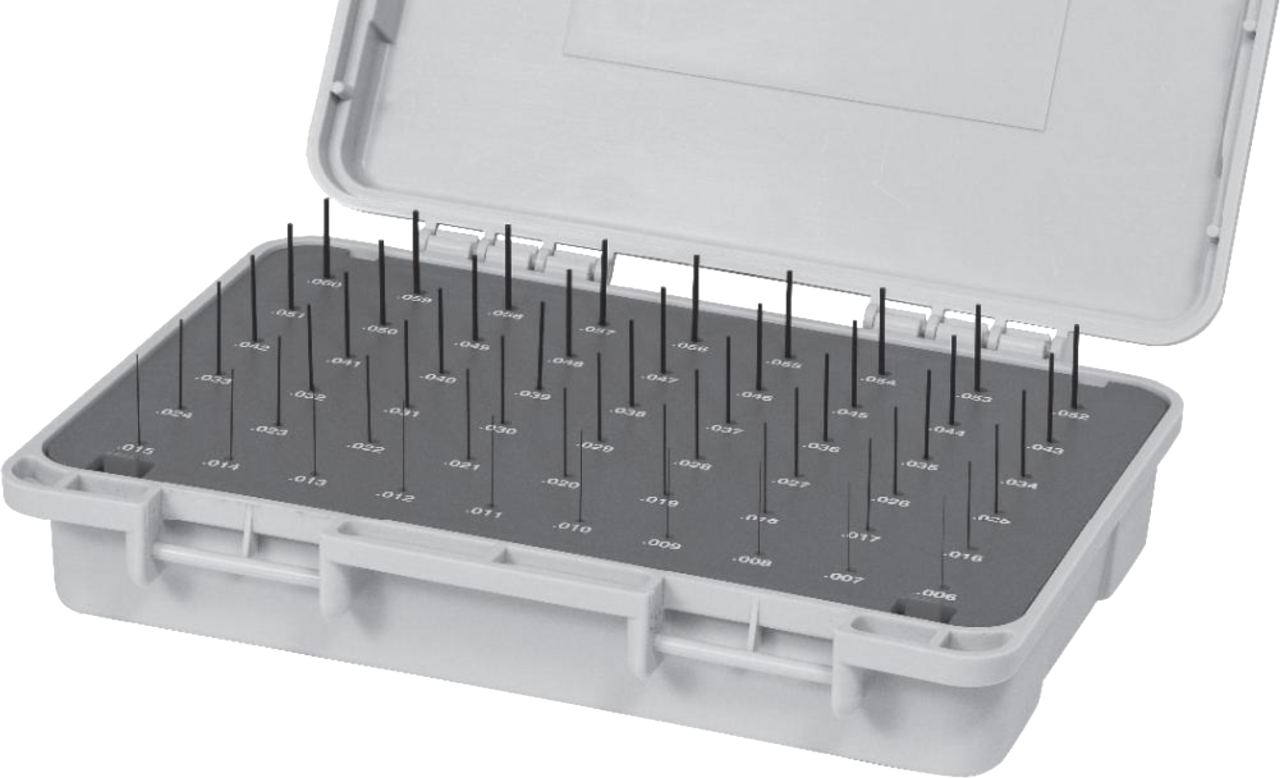

◎ZZ黑武士系列_公制
| 產品型號 |
尺寸範圍，間隔：0.02(mm) |
支數 pc |
牌價 |
| AM-1 |
0.20 0.22 … 1.26 1.28 |
55 |
9,625 |
| AM-2 |
0.21 0.23 … 1.27 1.29 |
55 |
9,625 |
| BM-1 |
1.30 1.32 … 4.96 4.98 |
185 |
21,000 |
| BM-2 |
1.31 1.33 … 4.97 4.99 |
185 |
21,000 |
| CM-1 |
5.00 5.02 … 9.96 9.98 |
250 |
32,813 |
| CM-2 |
5.01 5.03 … 9.97 9.99 |
250 |
32,813 |
| DM-1 |
10.00 10.02 … 13.96 13.98 |
200 |
28,437 |
| DM-2 |
10.01 10.03 … 13.97 13.99 |
200 |
28,437 |
| EM-1 |
14.00 14.02 … 16.46 16.48 |
125 |
36,313 |
| EM-2 |
14.01 14.03 … 16.47 16.49 |
125 |
36,313 |
| FM-1 |
16.50 16.52 … 18.96 18.98 |
125 |
46,813 |
| FM-2 |
16.51 16.53 … 18.97 18.99 |
125 |
46,813 |
| GM-1 |
19.00 19.02 … 20.96 20.98 |
100 |
80,063 |
| GM-2 |
19.01 19.03 … 20.97 20.99 |
100 |
80,063 |
| HM-1 |
21.00 21.02 … 22.46 22.48 |
75 |
68,688 |
| HM-2 |
21.01 21.03 … 22.47 22.49 |
75 |
68,688 |
| IM-1 |
22.50 22.52 … 23.96 23.98 |
75 |
71,313 |
| IM-2 |
22.51 22.53 … 23.97 23.99 |
75 |
71,313 |
| JM-1 |
24.00 24.02 … 25.46 25.48 |
75 |
74,812 |
| JM-2 |
24.01 24.03 … 25.47 25.49 |
75 |
74,812 |

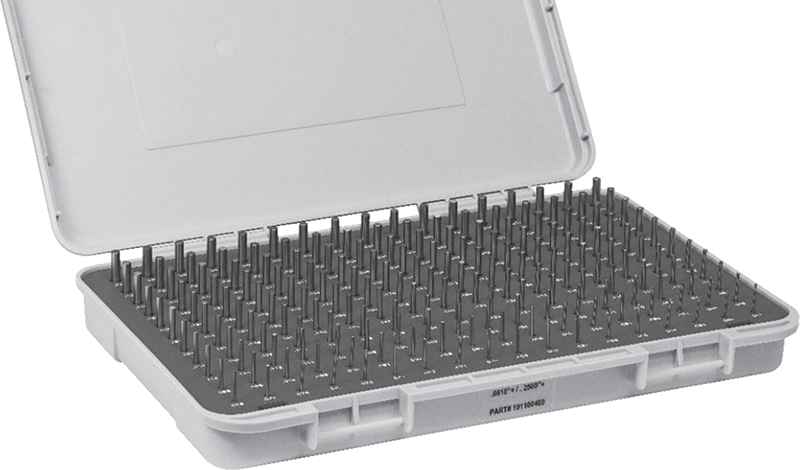

◎ZZ黑武士系列_英制
| 產品型號 |
尺寸範圍，間隔：0.001" |
支數 pc |
牌價 |
| AI-1 |
0.0060 0.007 … 0.0590 0.0600 |
55 |
10,938 |
| AI-2 |
0.0065 0.0075 … 0.0595 0.0605 |
55 |
10,938 |
| BI-1 |
0.0110 0.0120 … 0.0590 0.0600 |
50 |
8,312 |
| BI-2 |
0.0115 0.0125 … 0.0595 0.0605 |
50 |
8,312 |
| CI-1 |
0.0110 0.0120 … 0.2490 0.2500 |
240 |
24,500 |
| CIN-2 |
0.0115 0.0125 … 0.2495 0.2505 |
240 |
24,500 |
| DI-1 |
0.0610 0.0620 … 0.2490 0.2500 |
190 |
17,500 |
| DI-2 |
0.0615 0.0625 … 0.2495 0.2505 |
190 |
17,500 |
| EI-1 |
0.2510 0.2520 … 0.4990 0.5000 |
250 |
26,250 |
| EI-2 |
0.2515 0.0075 … 0.4995 0.5005 |
250 |
26,250 |
| FI-1 |
0.5010 0.5020 … 0.6240 0.6250 |
125 |
31,938 |
| FI-2 |
0.5015 0.5025 … 0.6245 0.6255 |
125 |
31,938 |
| GI-1 |
0.6260 0.6270 … 0.7490 0.7500 |
125 |
33,688 |
| GI-2 |
0.6265 0.6275 … 0.7495 0.7505 |
125 |
33,688 |
| HI-1 |
0.7510 0.7520 … 0.8310 0.8320 |
82 |
58,625 |
| HI-2 |
0.7515 0.7525 … 0.8315 0.8325 |
82 |
58,625 |
| II-1 |
0.8330 0.8340 … 0.9150 0.9160 |
84 |
68,688 |
| II-2 |
0.9170 0.9180 … 0.9990 1.0000 |
84 |
68,688 |
| JI-1 |
0.9175 0.9185 … 0.9995 1.0005 |
84 |
71,312 |
| JI-2 |
0.7515 0.7525 … 0.8315 0.8325 |
84 |
71,312 |
黑武士系列針規採用黑色氧化處理，可滿足多種基本用途。
1.防止生鏽和腐蝕，確保量具的使用壽命和準確性。
2..提供可見的磨損指示，使檢查員能夠識別校準或更換的時間，節省時間和金錢。
3.具有明亮、清晰的標記，確保測量的可讀性，減少頻繁的更換。
特色
◎公制針規公差表 [ASME B89.1.5]
| 尺寸範圍（mm） |
XXX |
XX |
X |
Y |
Z |
ZZ |
| 0.254 ~ 20.96 |
0.010μinch |
0.020μinch |
0.040μinch |
0.070μinch |
0.1μinch |
0.2μinch |
| 20.96 ~ 38.35 |
0.015μinch |
0.030μinch |
0.060μinch |
0.090μinch |
0.12μinch |
0.24μinch |
| 38.35 ~ 63.75 |
0.020μinch |
0.040μinch |
0.080μinch |
0.12μinch |
0.16μinch |
0.32μinch |
| 63.75 ~ 114.55 |
0.025μinch |
0.050μinch |
0.1μinch |
0.15μinch |
0.2μinch |
0.4μinch |
| 114.55 ~ 165.35 |
0.033μinch |
0.065μinch |
0.13μinch |
0.19μinch |
0.25μinch |
0.5μinch |
| 165.35 ~ 228.85 |
0.040μinch |
0.080μinch |
0.16μinch |
0.24μinch |
0.32μinch |
0.64μinch |
| 228.85 ~ 305.05 |
0.050μinch |
0.1μinch |
0.2μinch |
0.3μinch |
0.4μinch |
0.8μinch |
◎英制針規公差表 [ASME B89.1.5]
| 尺寸範圍（“） |
XXX |
XX |
X |
Y |
Z |
ZZ |
| 0.010 ~ 0.825 |
0.010μ" |
0.51μm |
1.02μm |
1.78μm |
2.54μm |
5.08μm |
| 0.825 ~ 1.510 |
0.38μm |
0.76μm |
1.52μm |
2.29μm |
3.05μm |
6.10μm |
| 1.510 ~ 2.510 |
0.51μm |
1.02μm |
2.03μm |
3.05μm |
4.06μm |
8.13μm |
| 2.510 ~ 4.510 |
0.64μm |
1.27μm |
2.54μm |
3.81μm |
5.08μm |
10.16μm |
| 4.510 ~ 6.510 |
0.84μm |
1.65μm |
3.30μm |
4.83μm |
6.35μm |
12.70μm |
| 6.510 ~ 9.010 |
1.02μm |
2.03μm |
4.06μm |
6.10μm |
8.13μm |
16.26μm |
| 9.010 ~ 12.010 |
1.27μm |
2.54μm |
5.08μm |
7.62μm |
10.16μm |
20.32μm |
本網頁僅做參考，如有差異，依實物為準。
