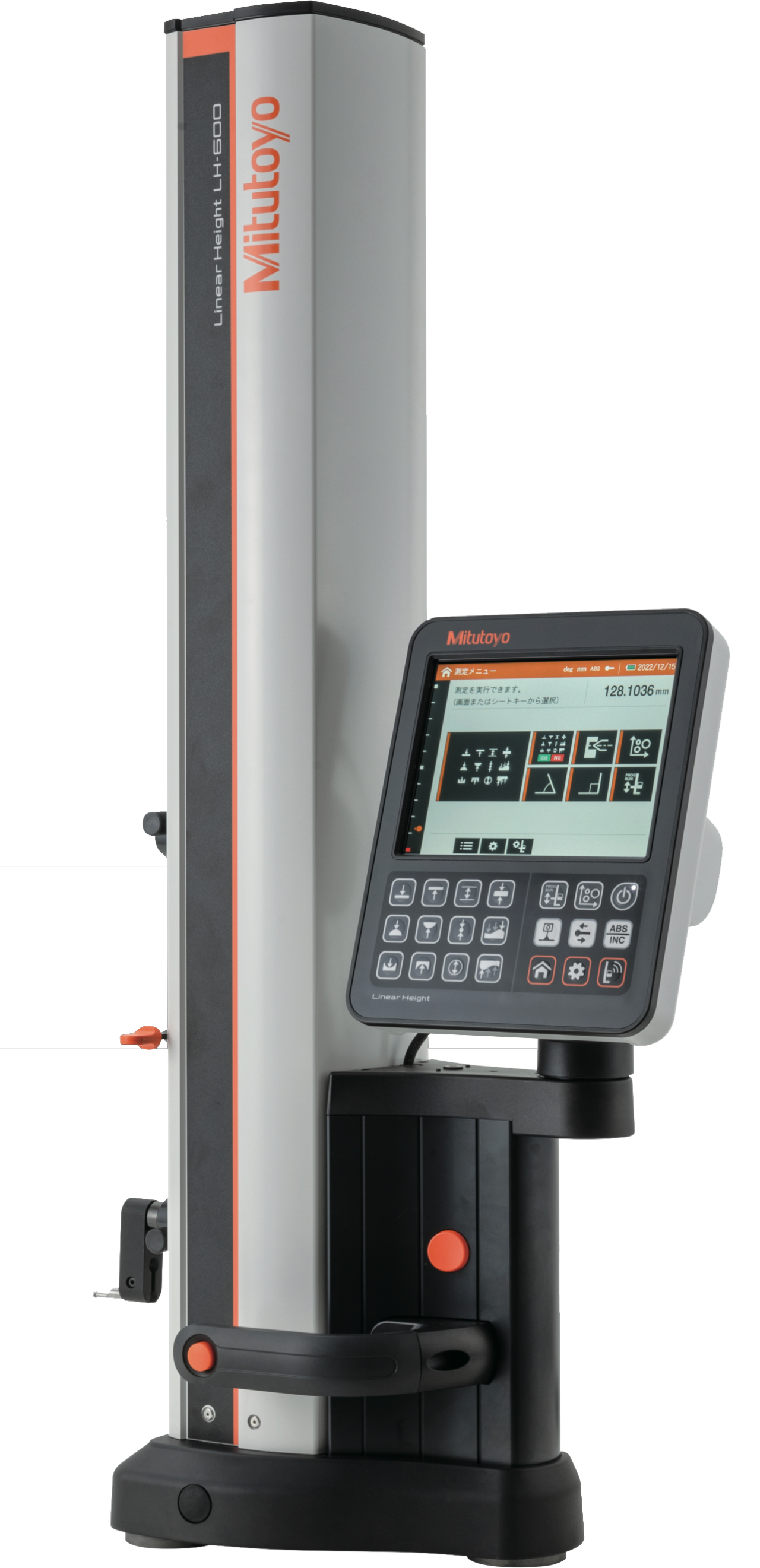

◆觸控面板及導引提示，新手也能輕鬆操作。
◆具備半浮動模式，在不影響量測精度的情前下，以極微小浮動進行量測。

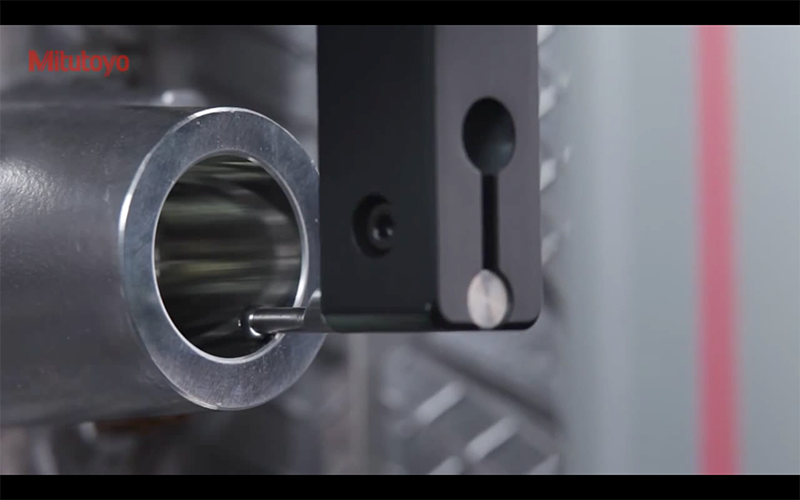

◆對於大型工件的孔、軸的掃描量測及位移量測，展現『移動量測』的能力。
◆透過程式，測針自動移位到下一個量測位置，進行全撿需求的重複量測。
◆透過簡單選配，完成「真直度」、「直角度」...等進階量測。
◆簡單完成高度 972mm 內的量測
◆即時顯示量測結果的公差比對、合格判定（GO, NG）。
◆可進行平均值、標準差、製程能力...等各種統計運算。
◆可更換各種測針，彈性因應複雜的工件形狀及各種量測條件。
特色
▲初學者也能輕鬆操作，輕鬆完成量測作業。
▲採用抗髒污能力強的光學尺，並具備髒污檢查功能
▲利用各種輸出介面傳送資料。
▲量測結果可輸出為CSV格式。

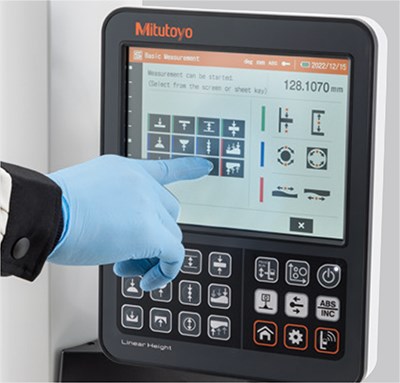

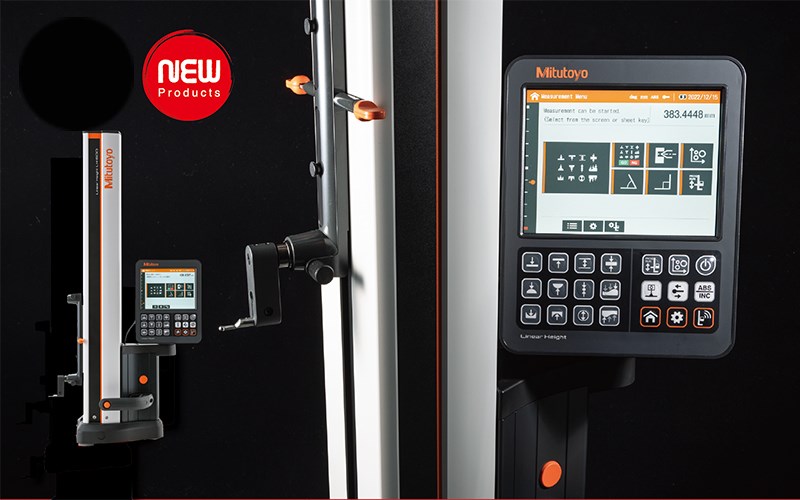

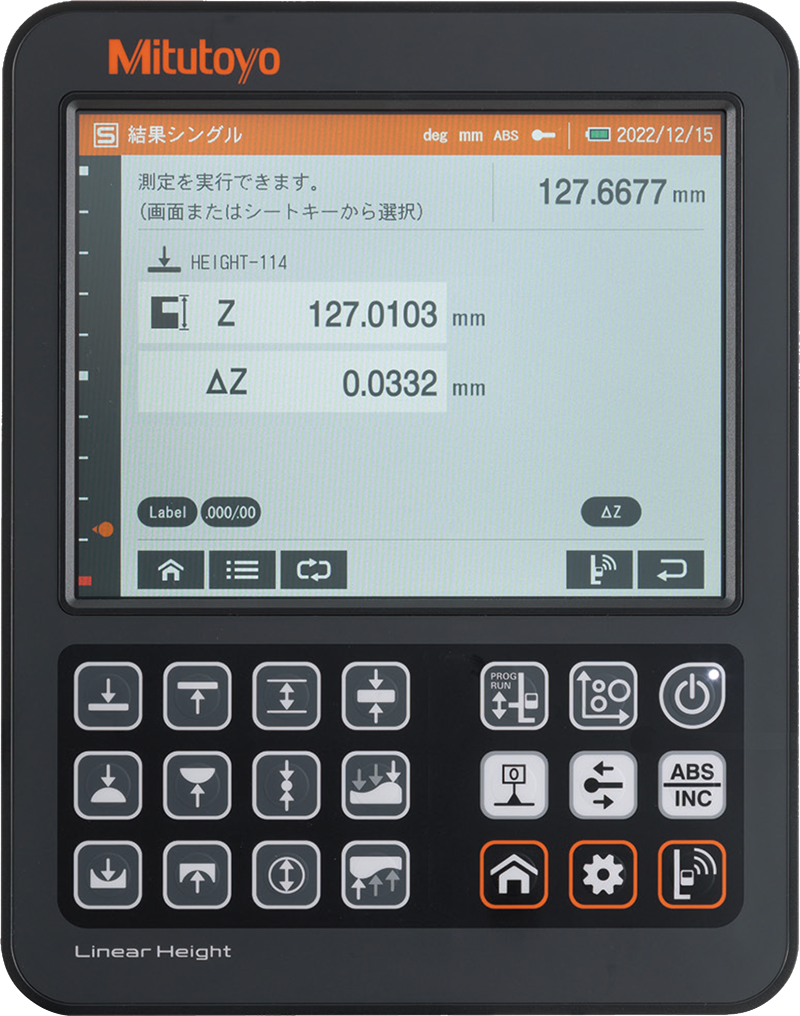

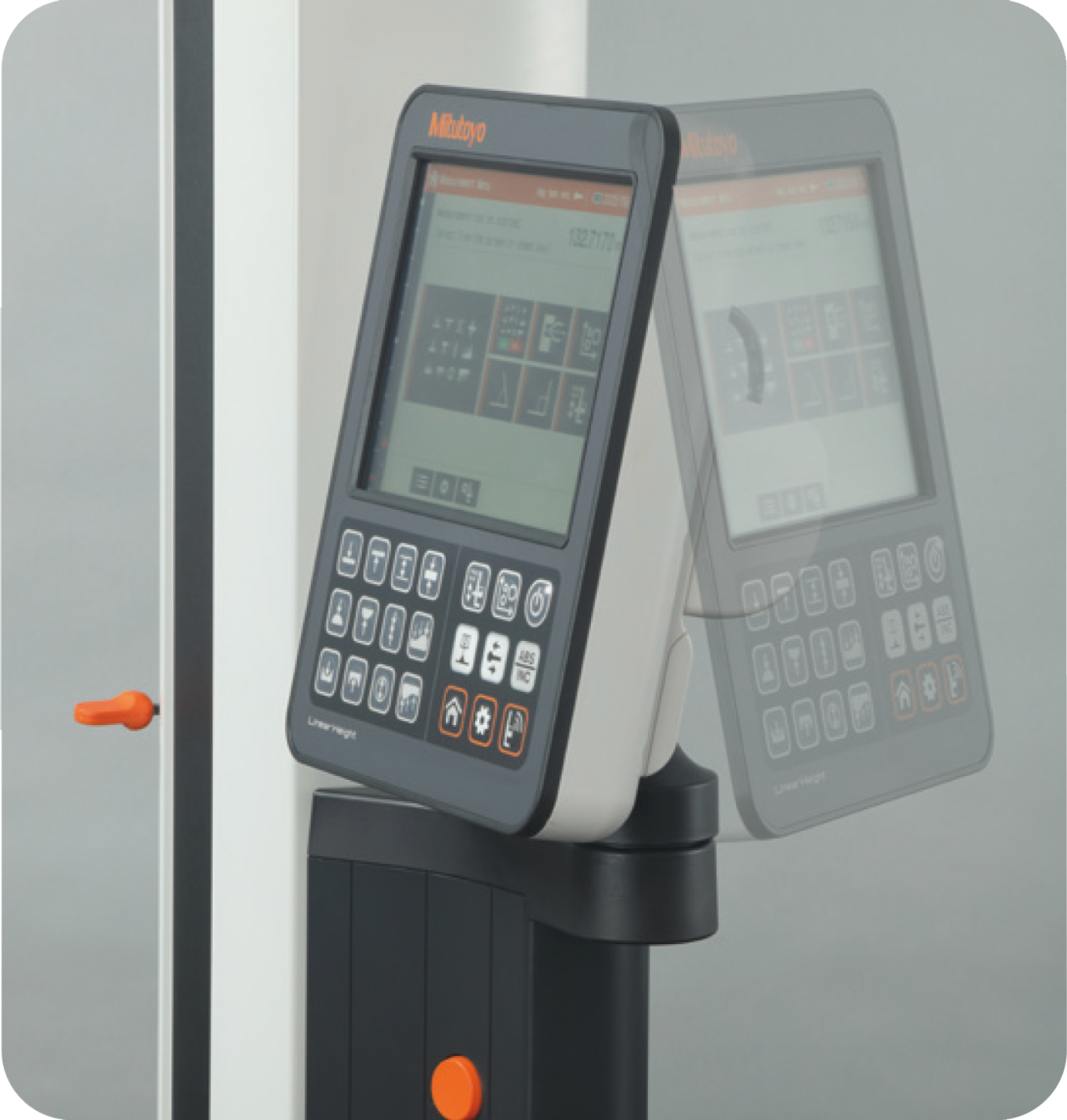

▲8.4型彩色液晶大螢幕觸控面板，清晰的圖形顯示，支援各種操作。
| ◉基本量測 |
 （上表面）高度量測 |
 （下表面）高度量測 |
 寬度量測（內側） |
 寬度量測（外側） |
 （上表面）軸量測 |
 （下表面）軸量測 |
 圓（軸）量測 |
 （上表面）位移量測 |
 （上表面）孔量測 |
 （下表面）孔量測 |
 圓（孔）量測 |
 （下表面）位移量測 |
| ◉高機能量測 |
|
|
 量測程式 |
 2D 量測 |
 電源 |
|
| ◉量測設定 |
 原點設定 |
 選擇測頭 |
 原點切換 |
|

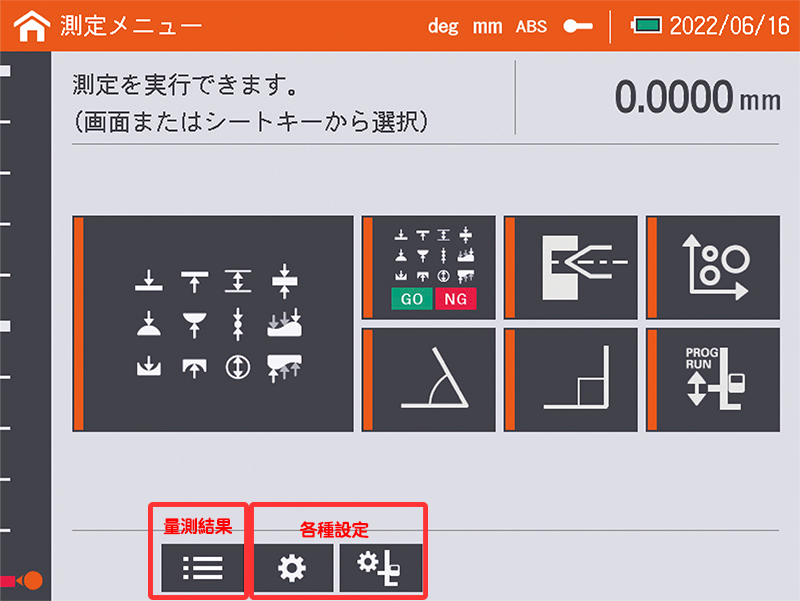

 主畫面 |
 系統設定 |
 資料輸出 |
|

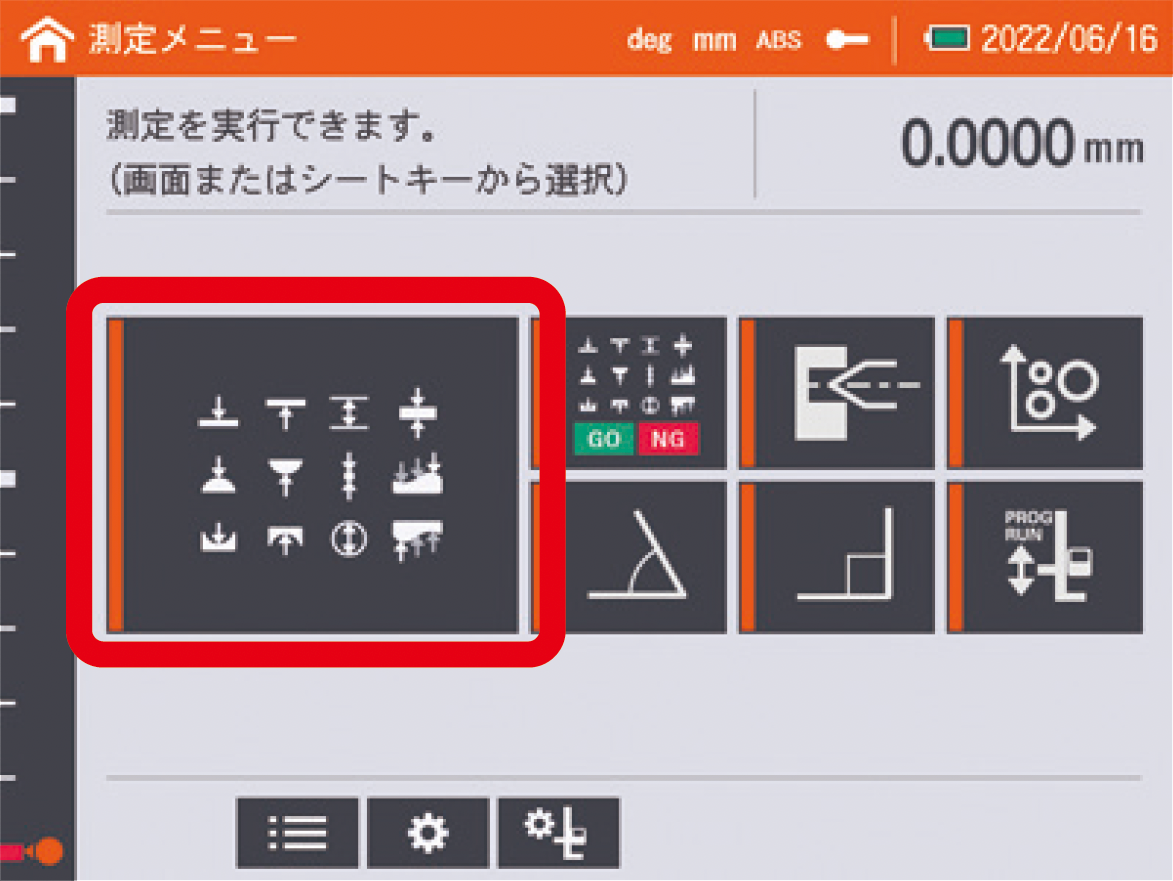

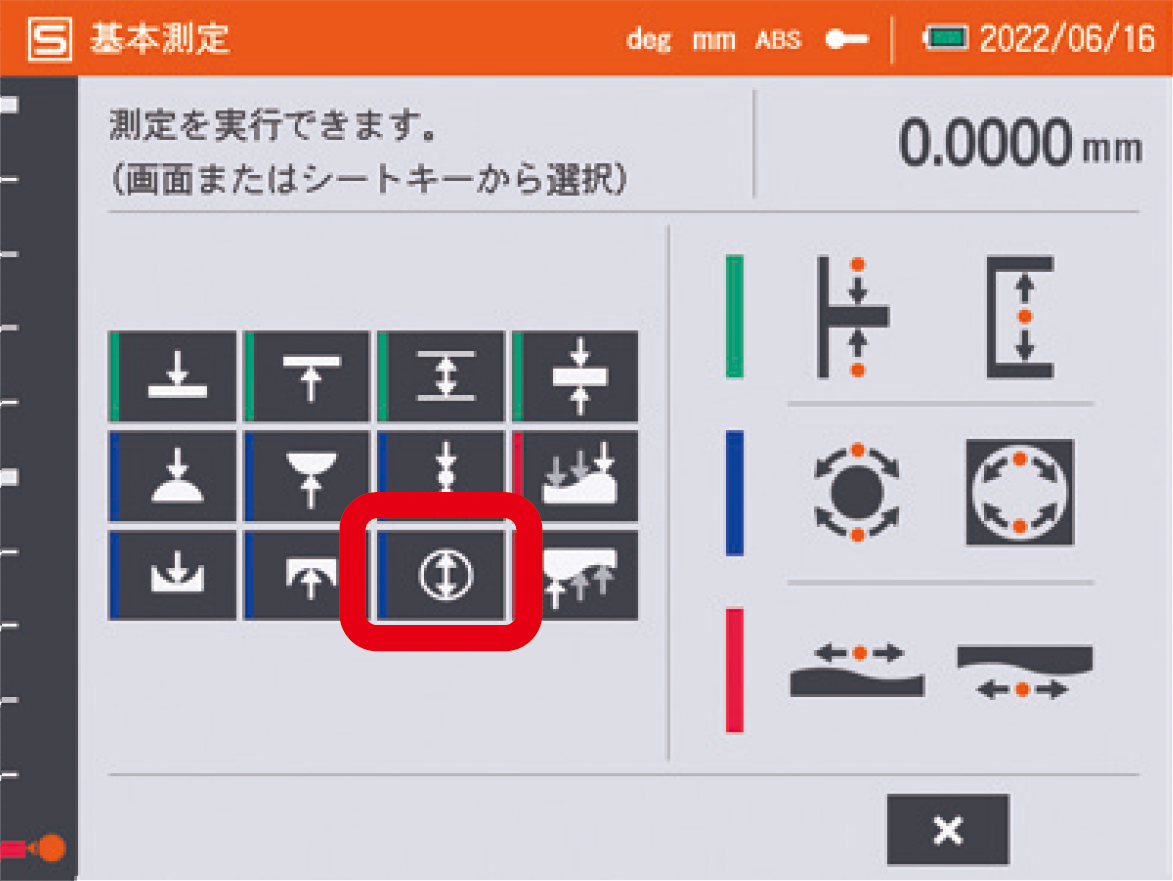

▲豐富的各種圖示型指令按鍵，單鍵進行量測或更進階的操作。
◎量測
◆基本量測（ABS）
◆基本量測（ABS、INC×5）
◆角度量測
◆錐形量測

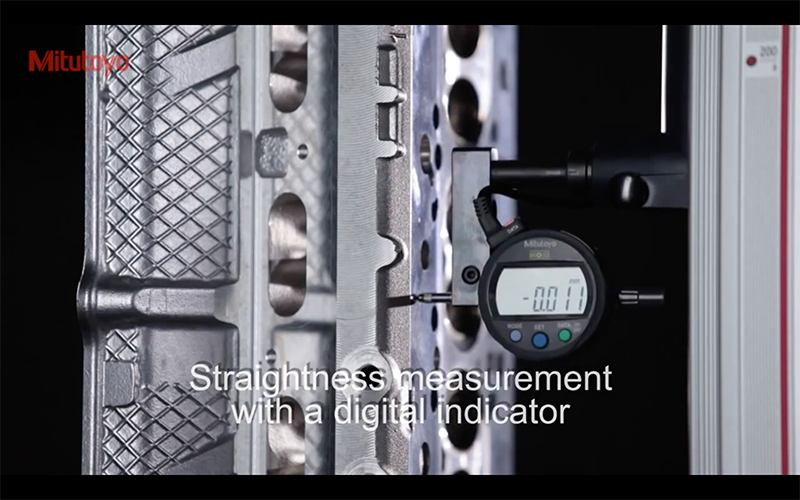

◆直角度／真直度量測
◆2D量測
◆程式量測（1D、2D）

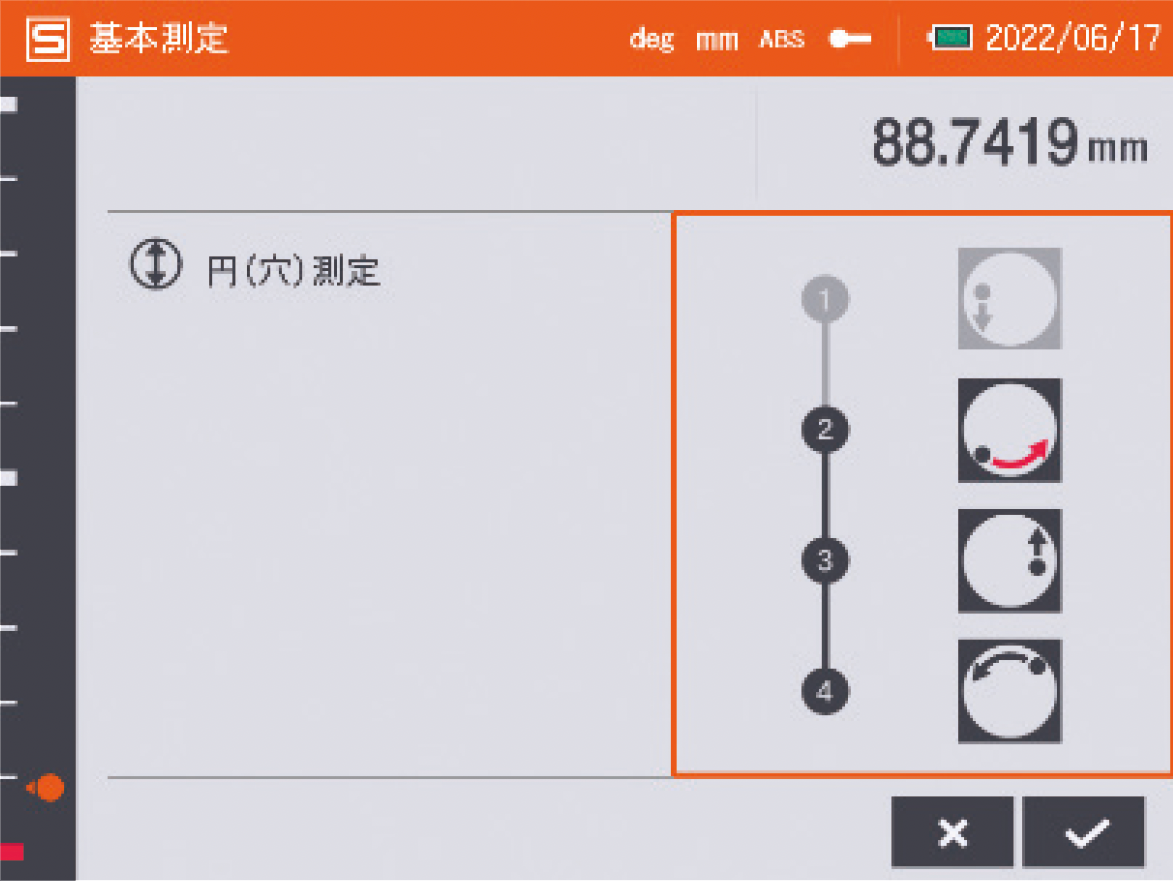

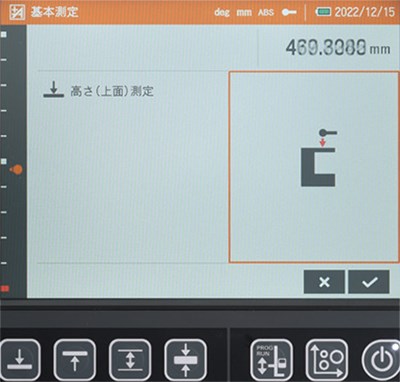

◉量測導引
 |
●選購的腳踏開關及螢幕圖鈕，
可重複執行最後一步的量測。 |
|

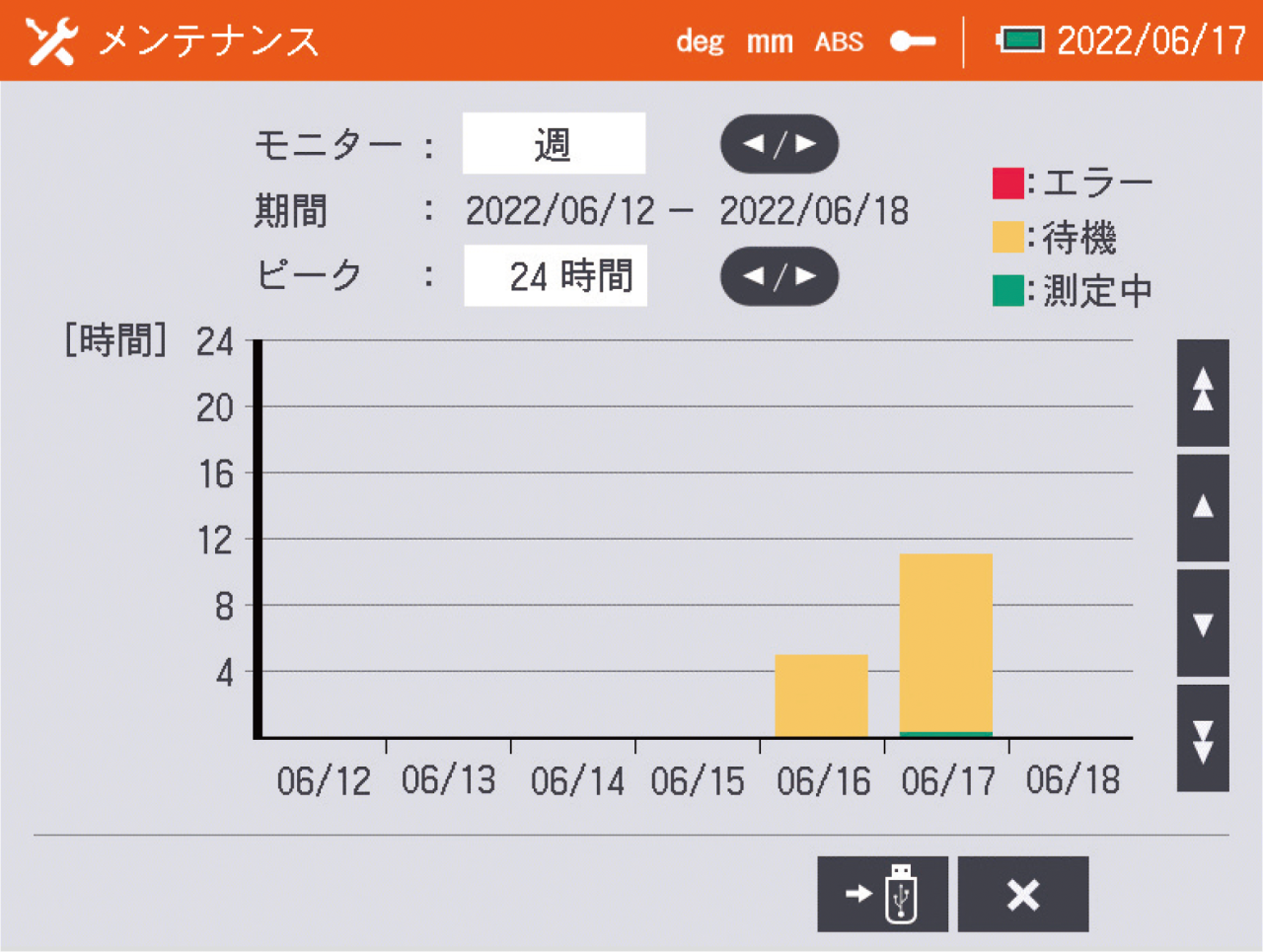

●運轉紀錄最多保存2個月
●資料可輸出USB隨身碟
|
 |
▲預先設定校正日期時間後，即在螢幕上顯示指定的校正預定日
◉其他量測功能
|
二次元量測
|
二次元原點設定、X/Y軸設定、元素叫出、極座標叫出、座標差計算、二次元距離計算、2元素交差角度計算、3元素交差角度計算、節圓計算
|
|
公差比對
|
設定設計值／公差值、輸出公差比對的結果、警告功能
|
|
使用者支援
|
最小顯示量切換、省電功能、量測速度切換、半浮動量測
|
|
子程式
|
子程式建立／編輯／執行
|
|
統計處理
|
統計運算、直方圖
|
|
精度校正
|
溫度校正、比例因子
|

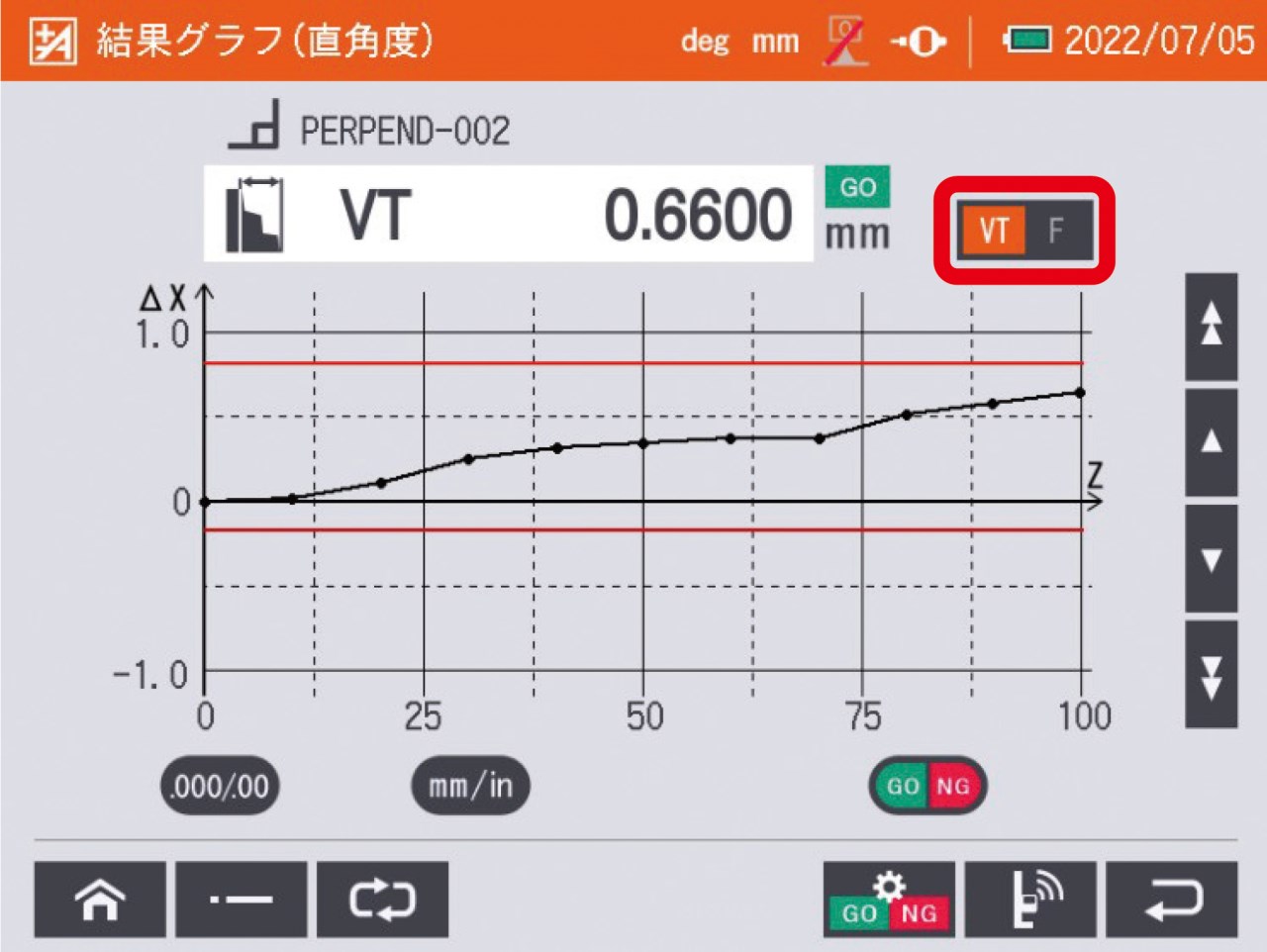

◉直角度／真直度量測. ─ 圖表描繪 ─

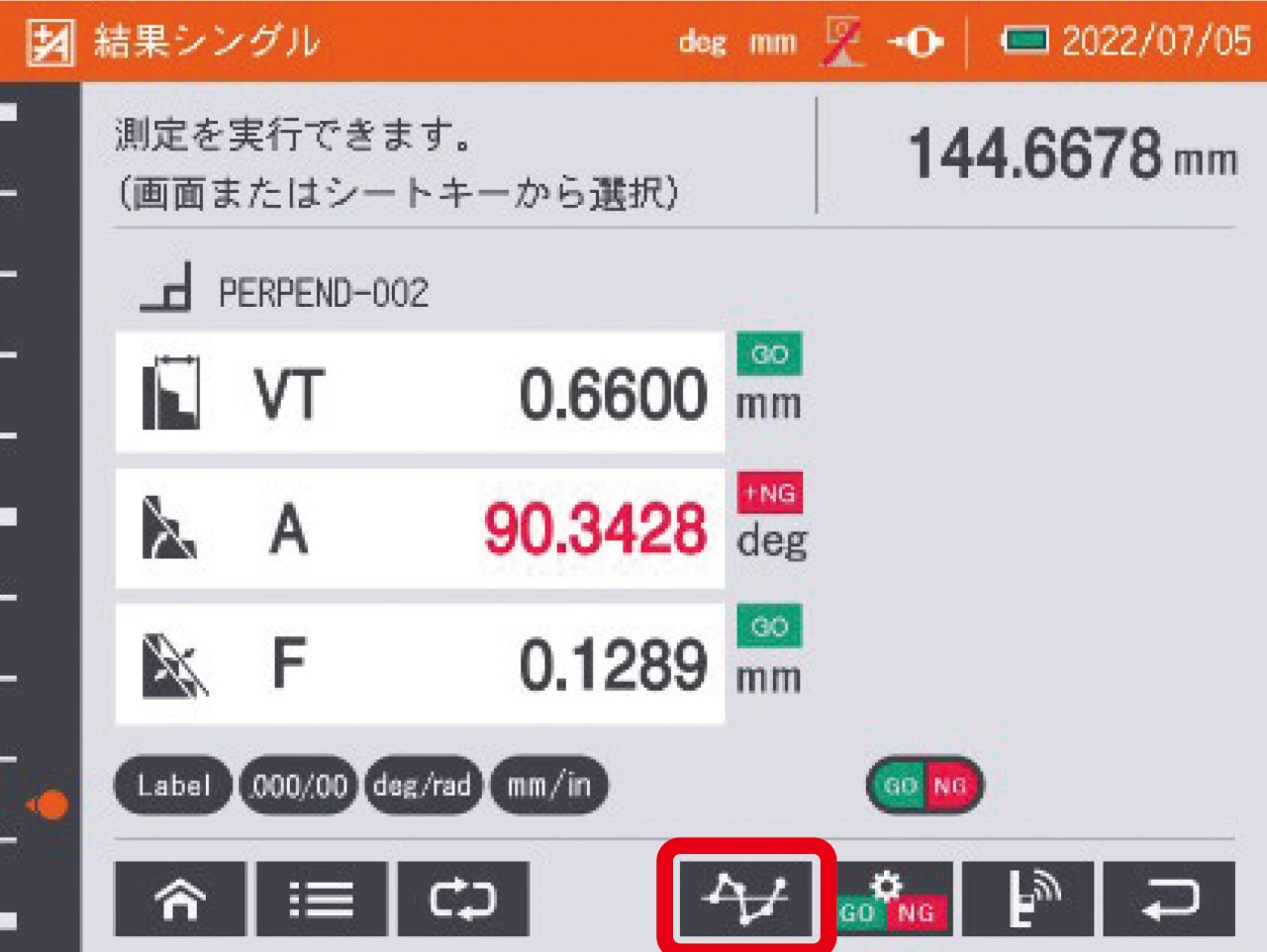

 中途結果即時顯示 |
 |

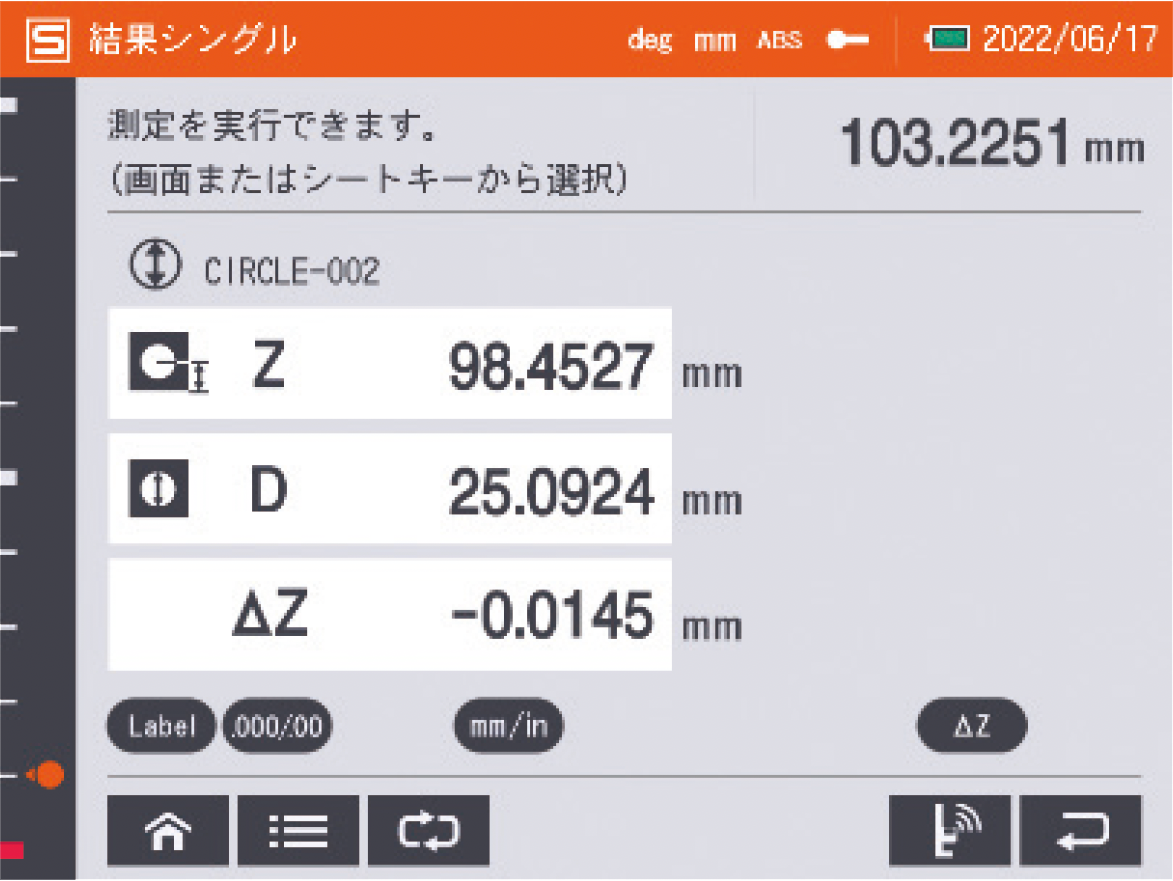

 即時顯示量測結果 |

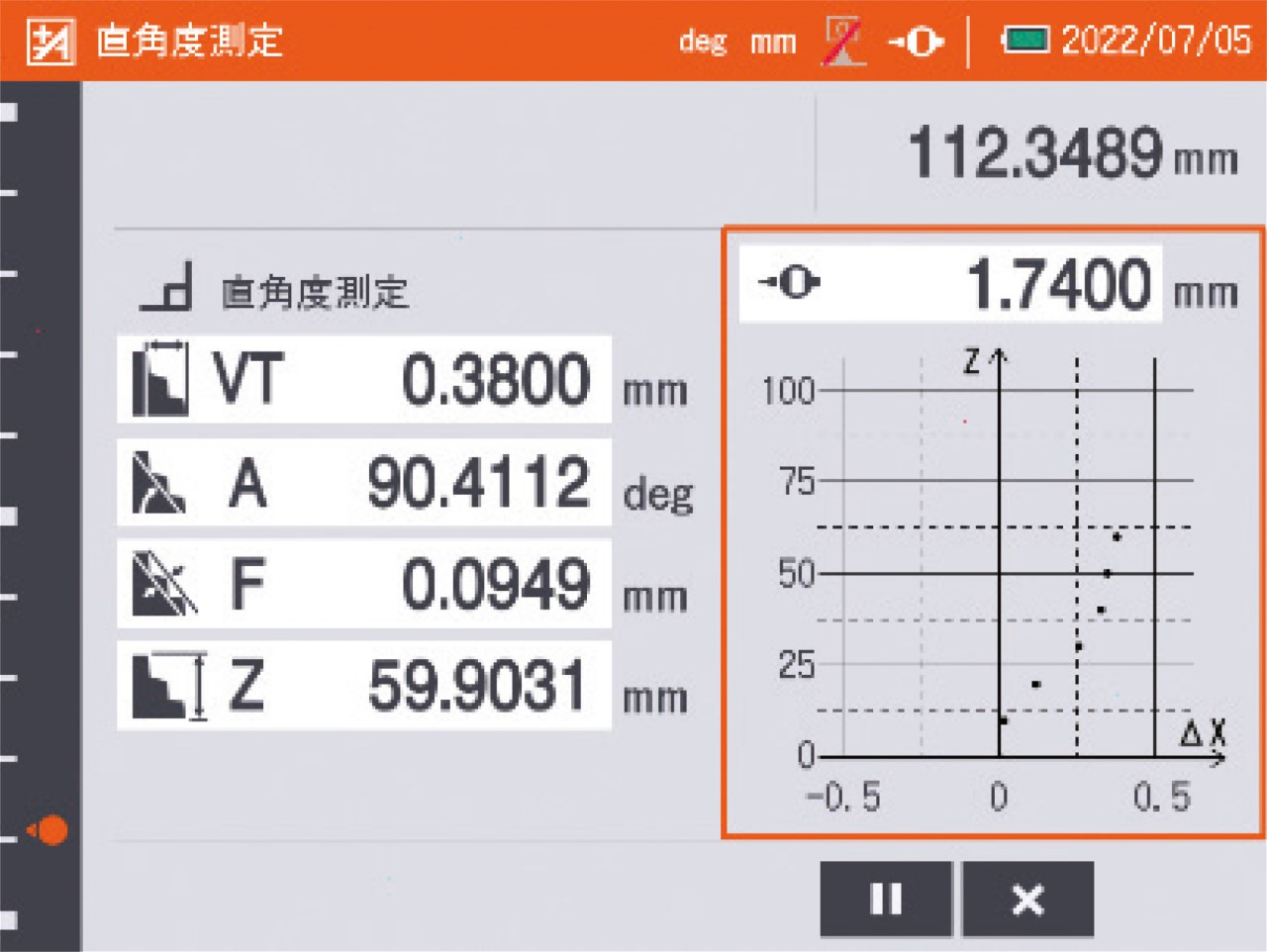

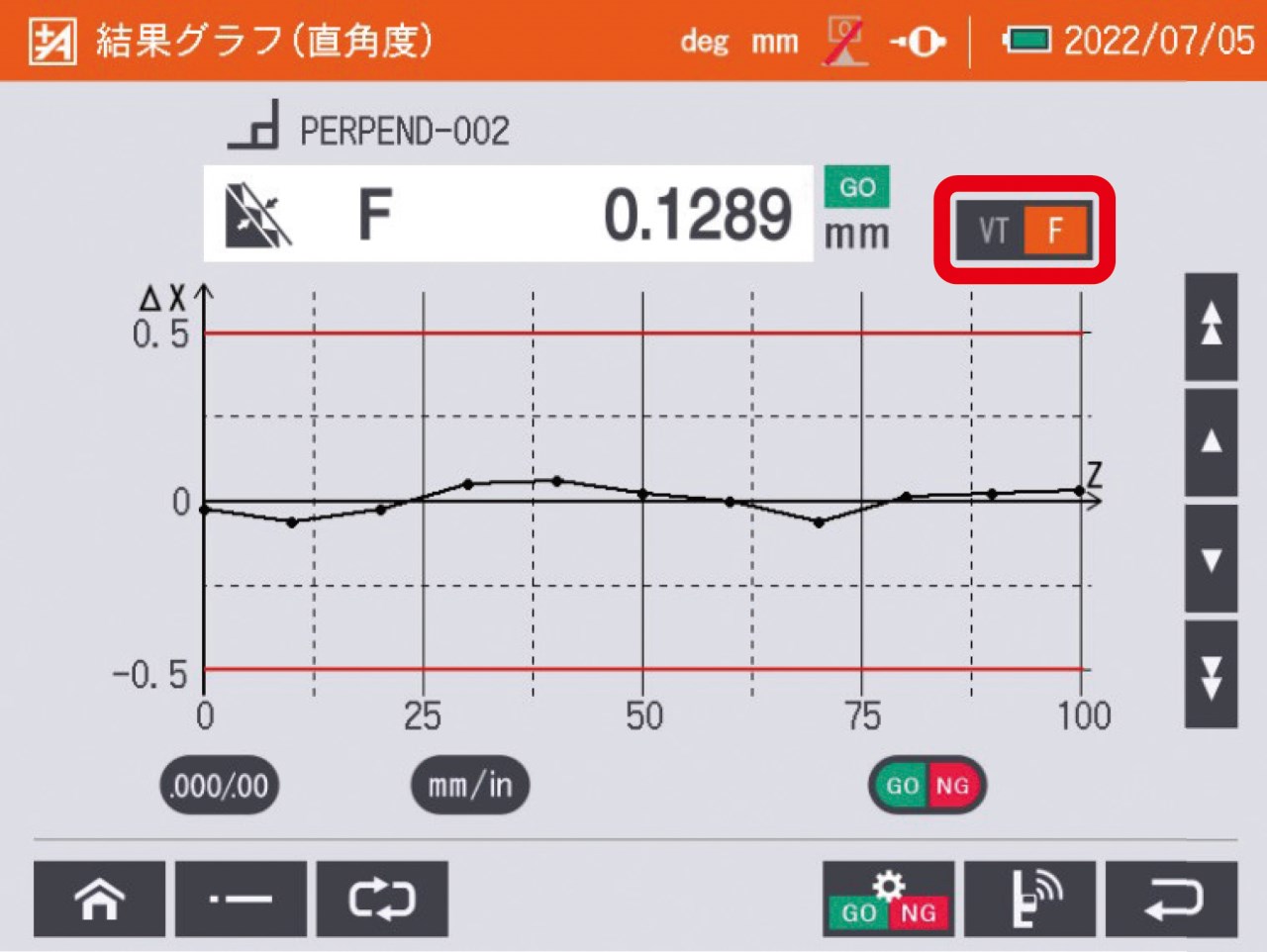

| ●圖形、數值顯示的直角度量測結果（須搭配數位指示量錶或槓桿測頭） |
 |

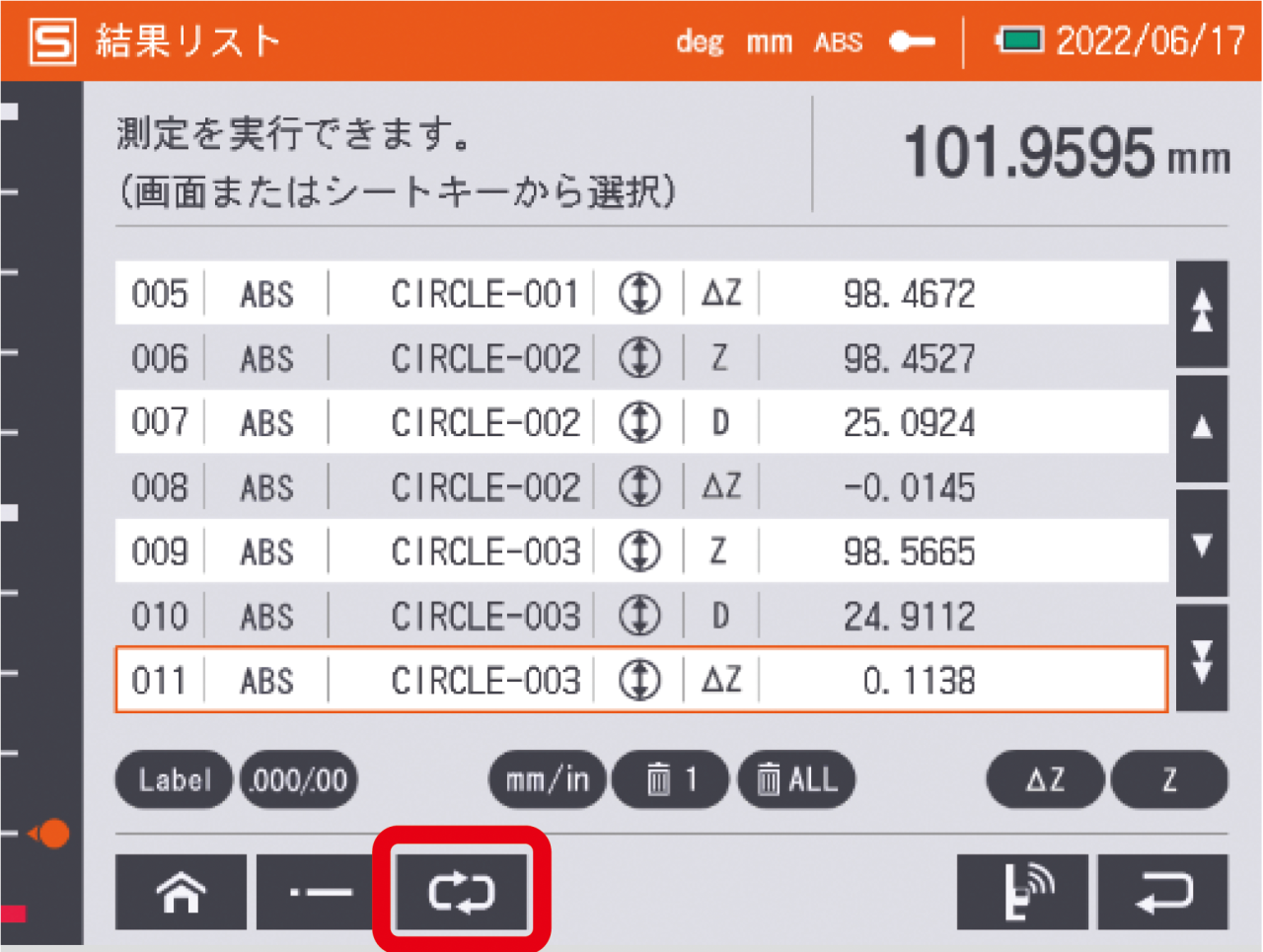

 可監控過往的量測結果 |
 |
 顯示量測結果圖表 |
▲簡單搭配高精度分厘表，輕易完成平面度、角度、垂直度量測與真直度計算。

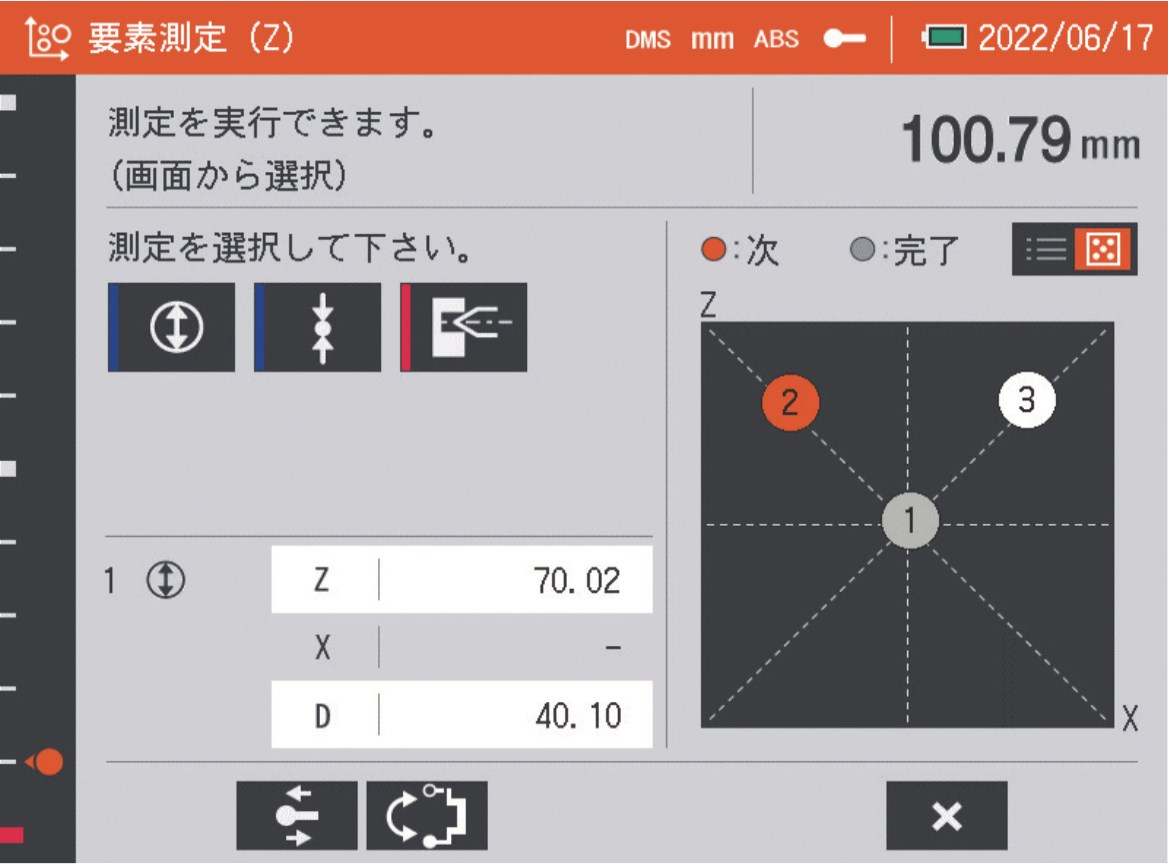

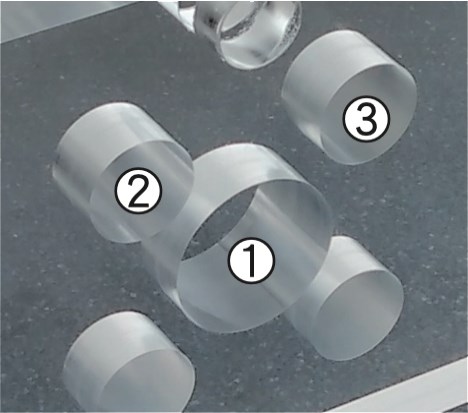

◉2D量測 ─ 事前配置 ─

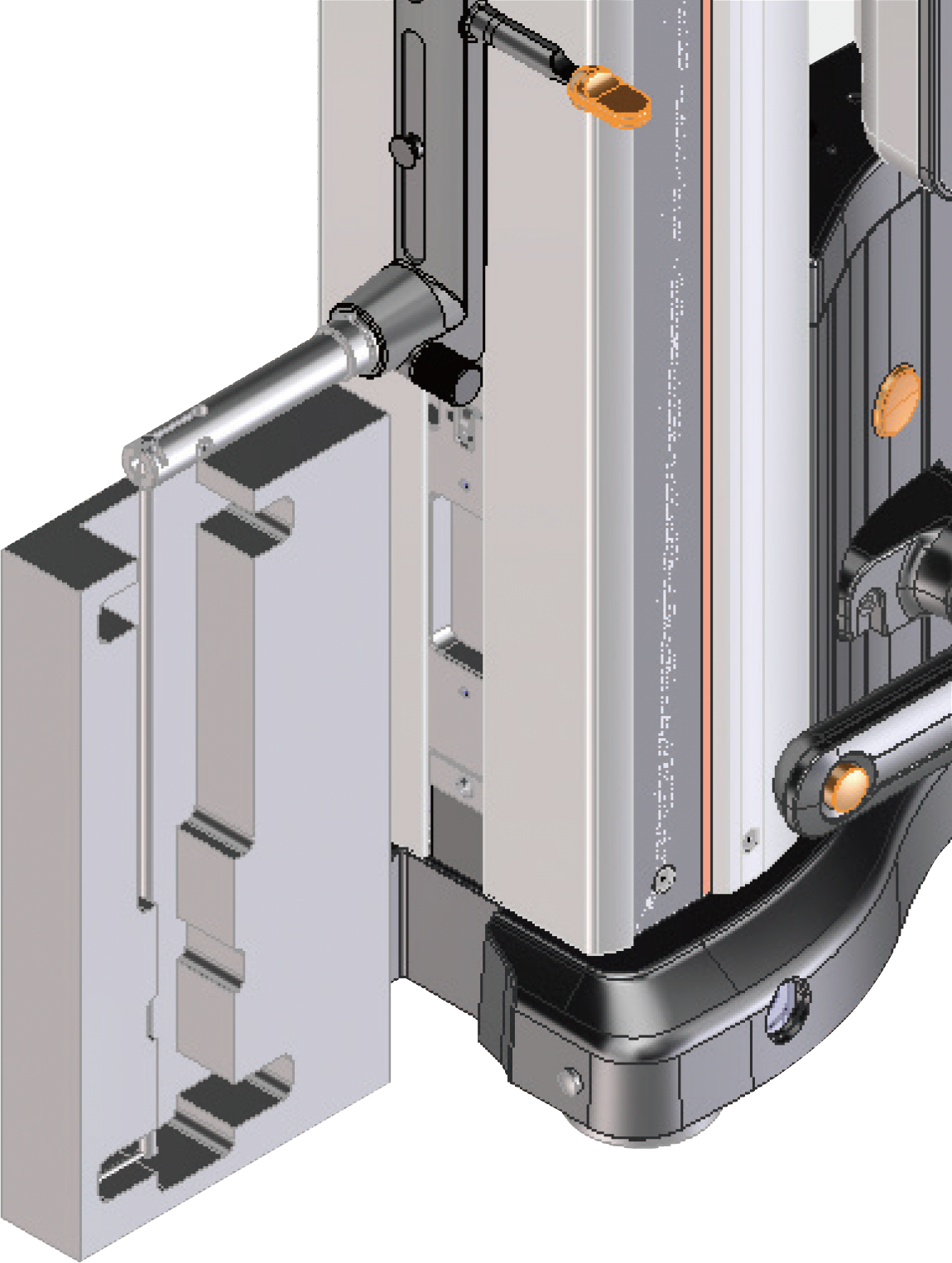

▲內置壓縮機、空氣軸承，可在花崗石平台上輕鬆移動。

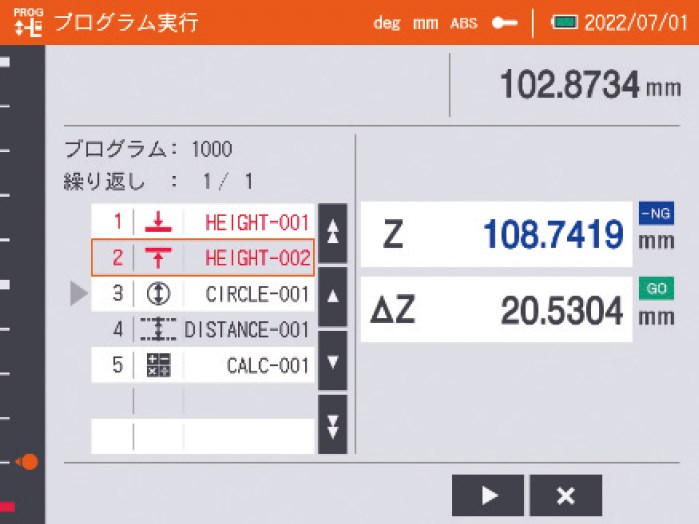

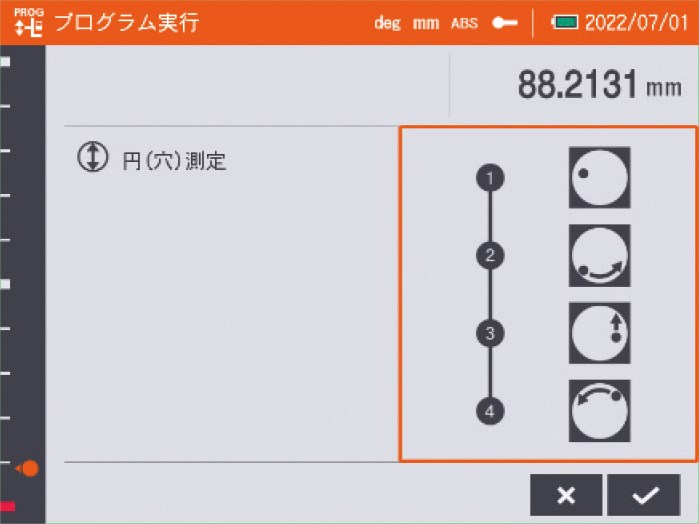

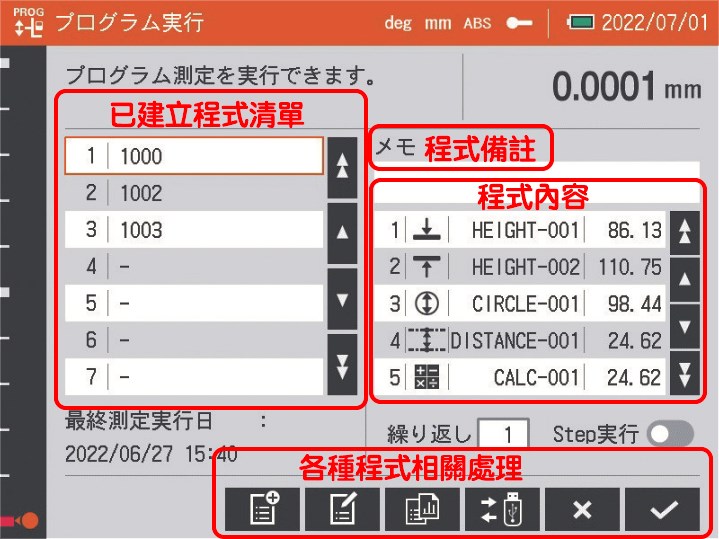

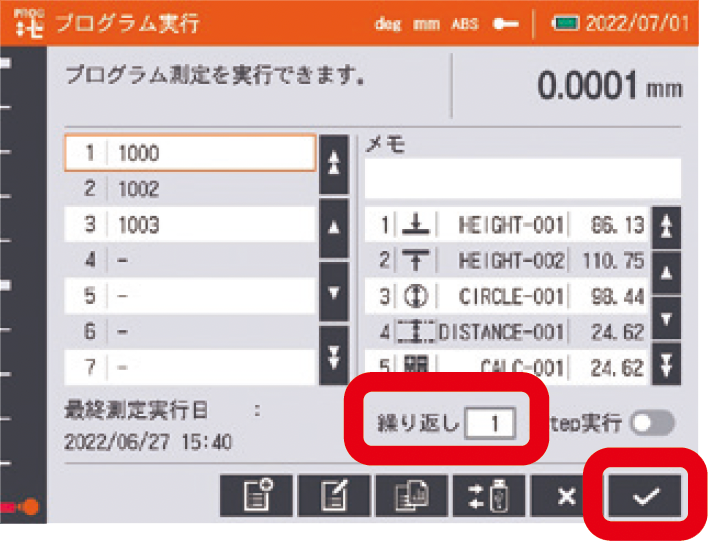

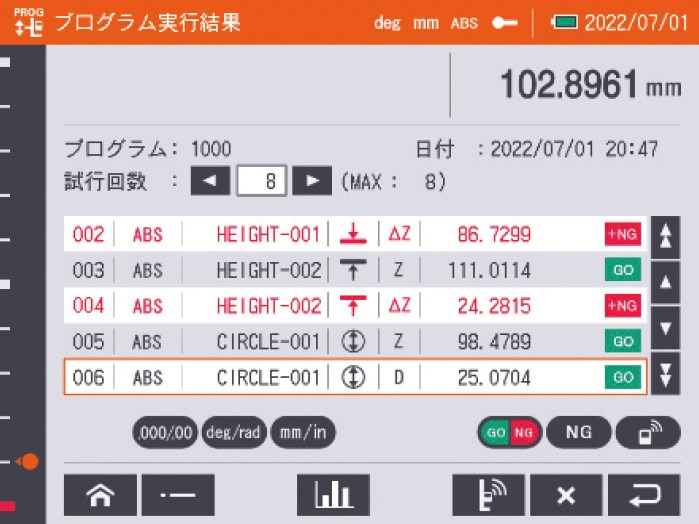

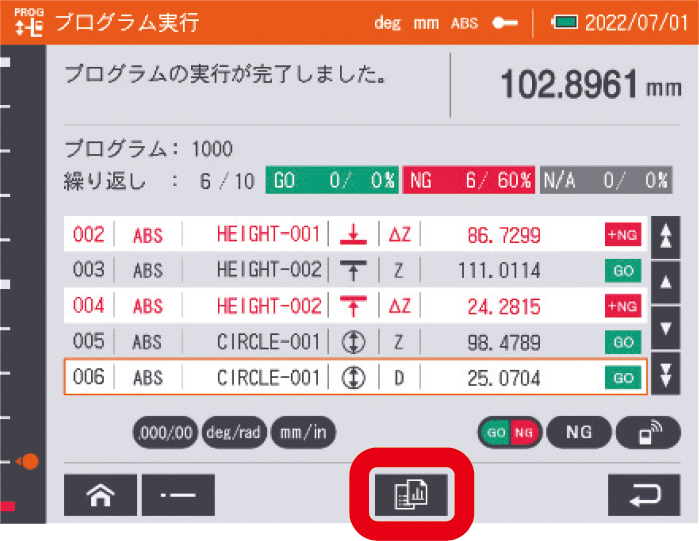

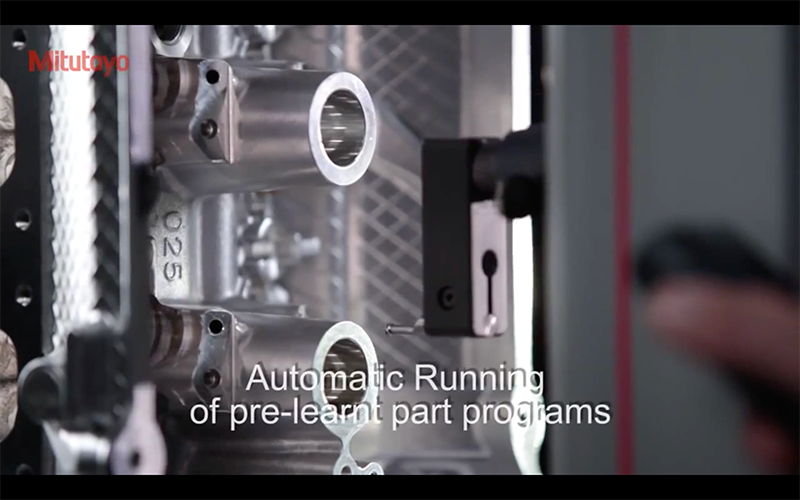

◎量測程式

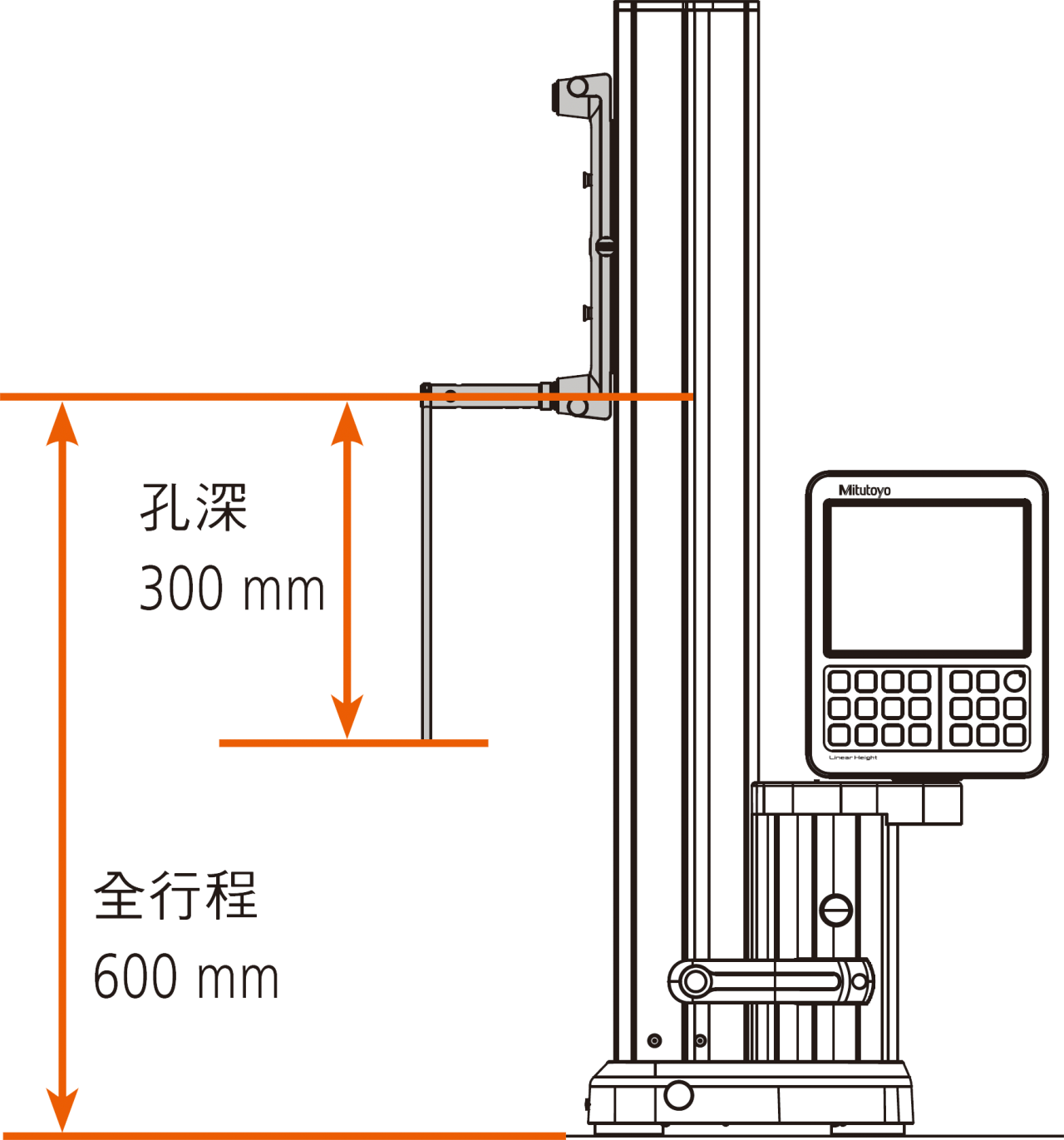

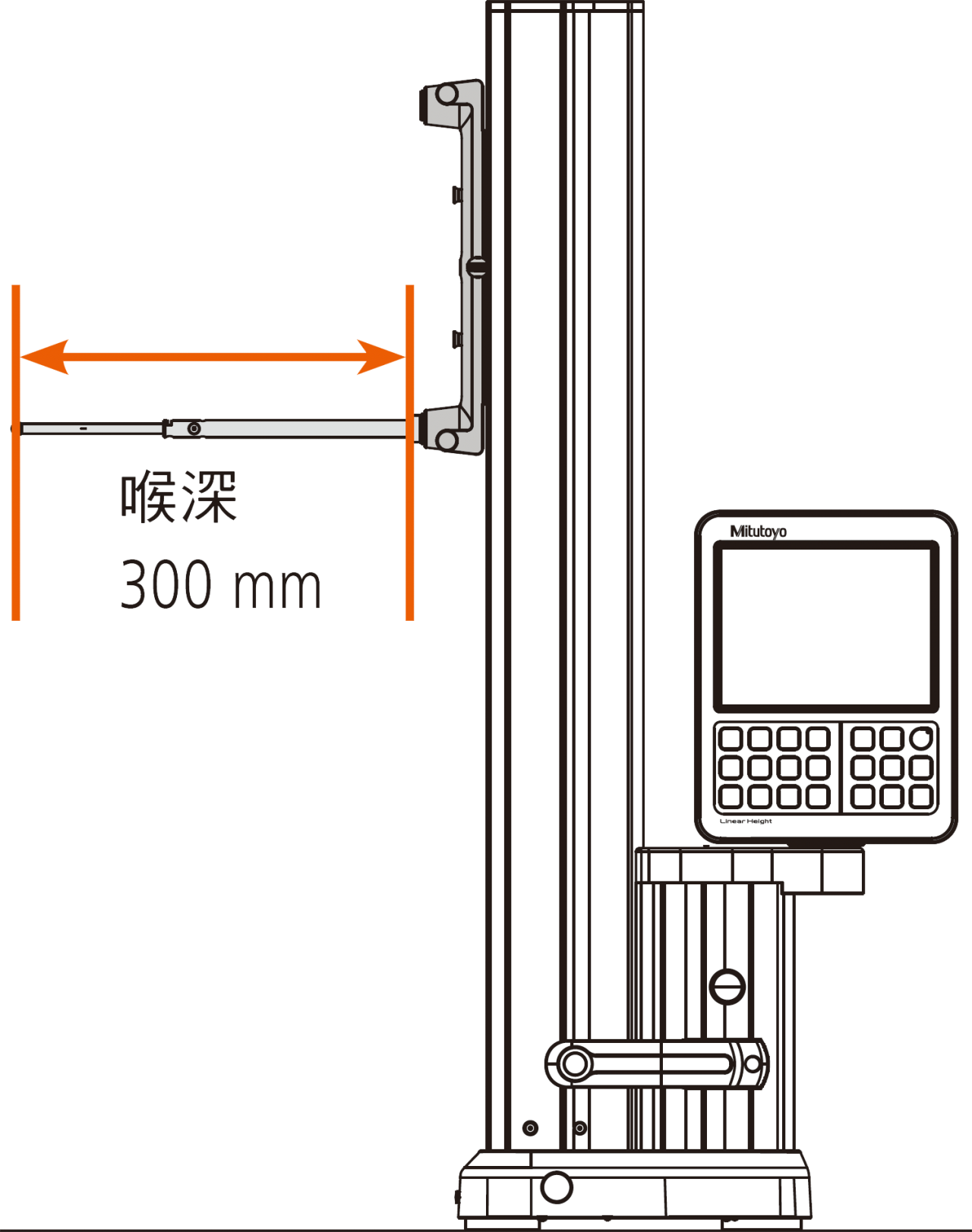

◎擴大量測範圍

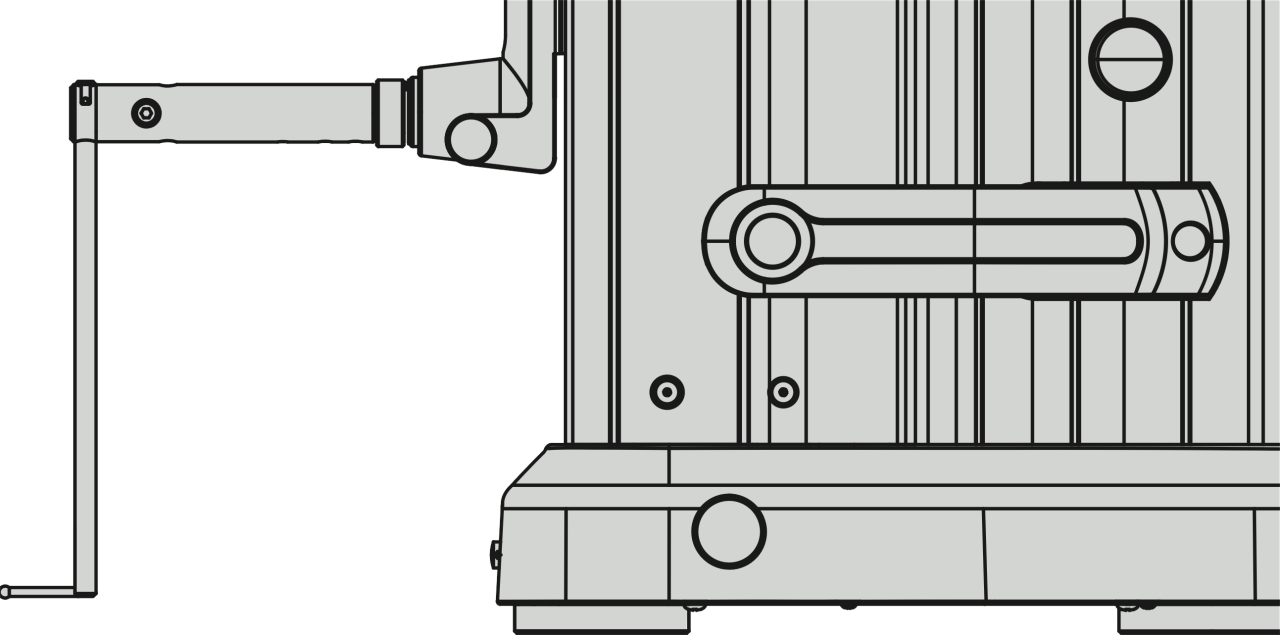

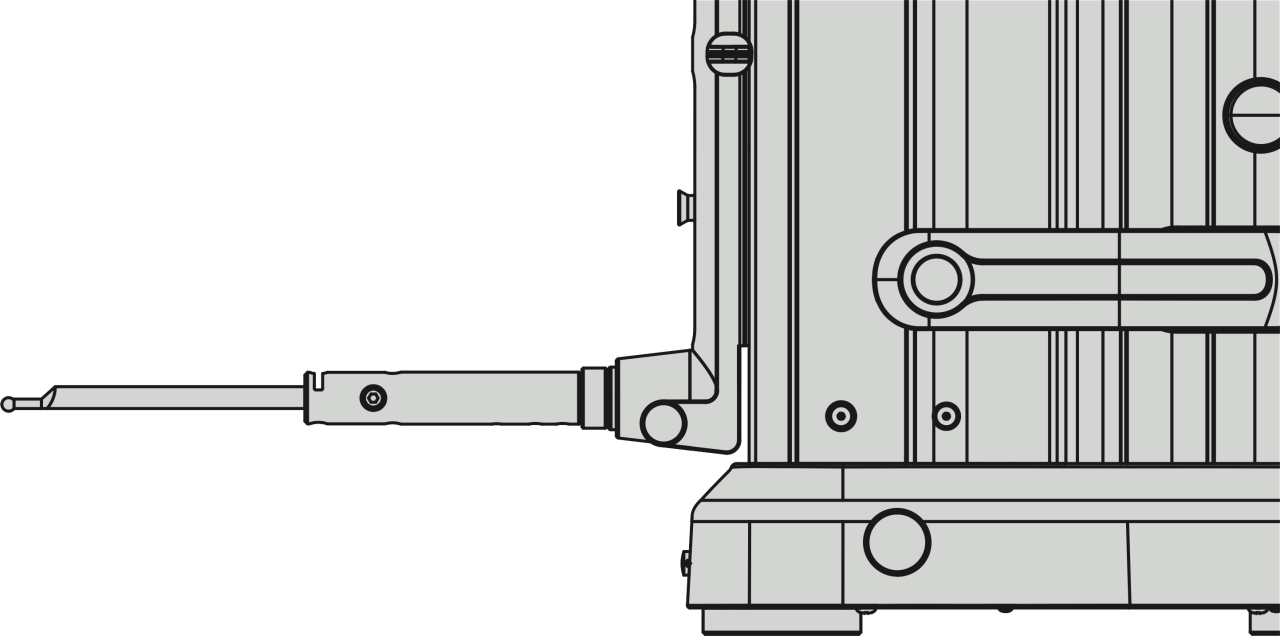

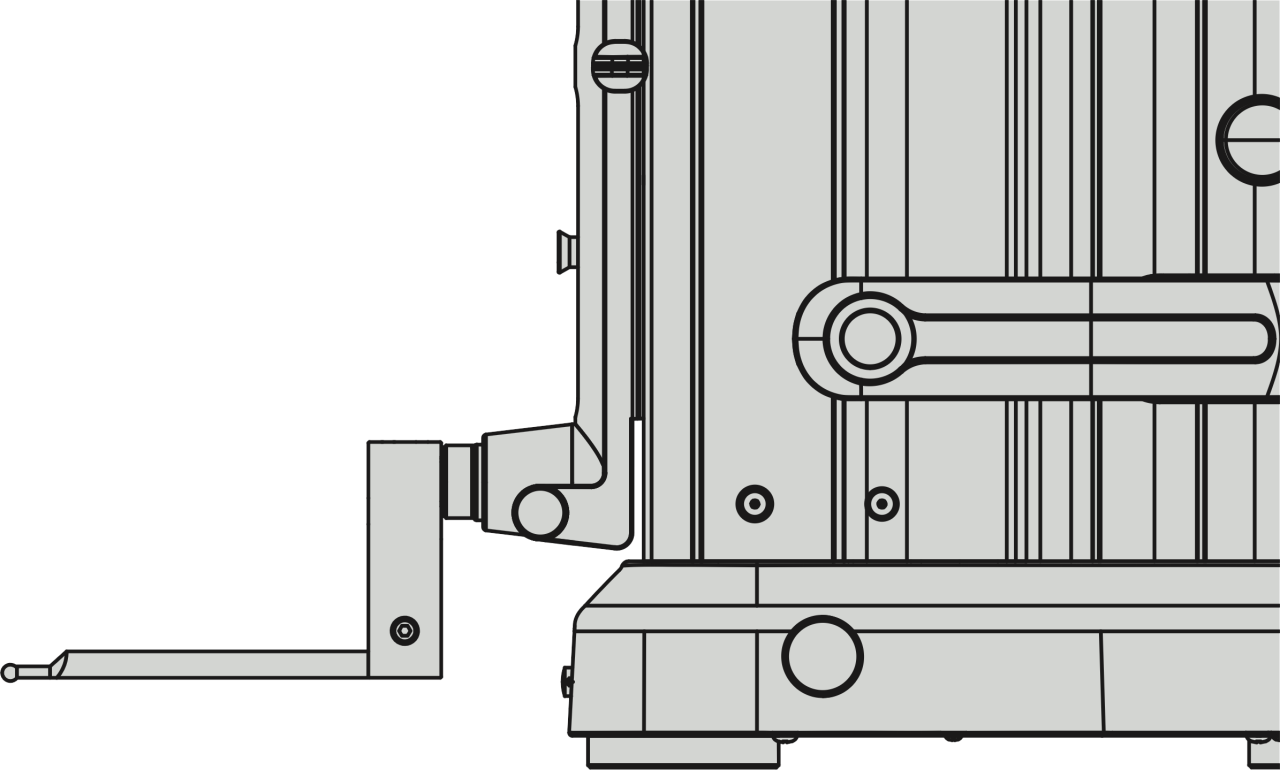

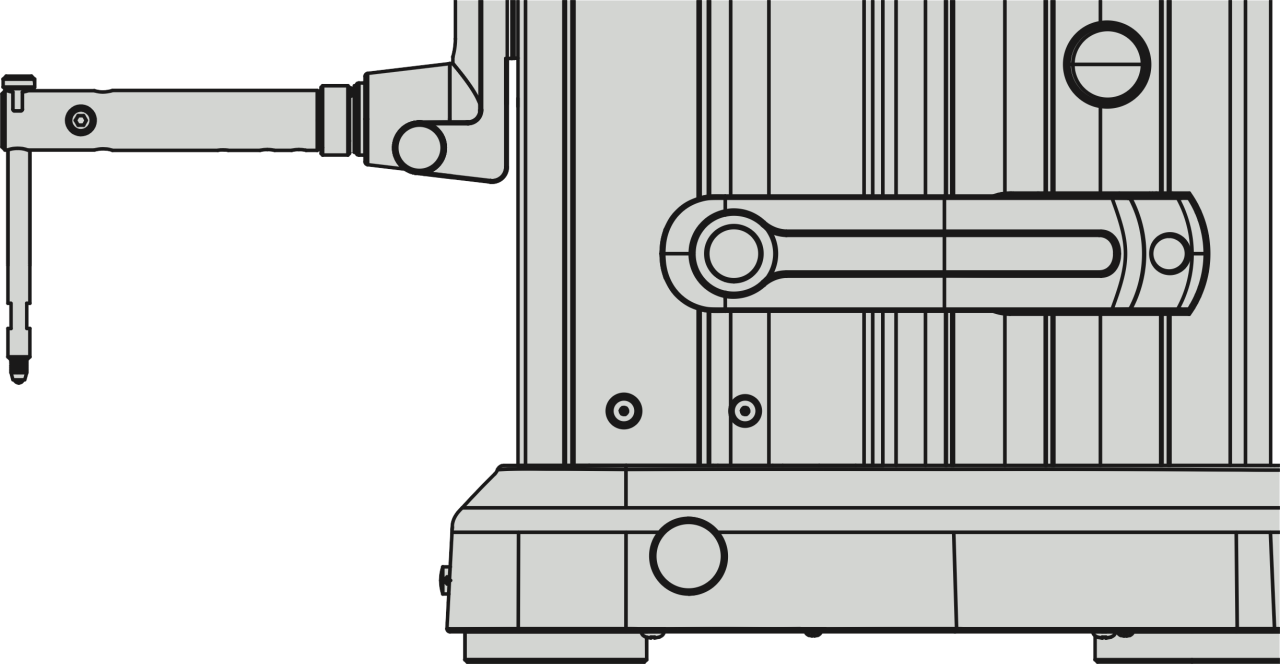

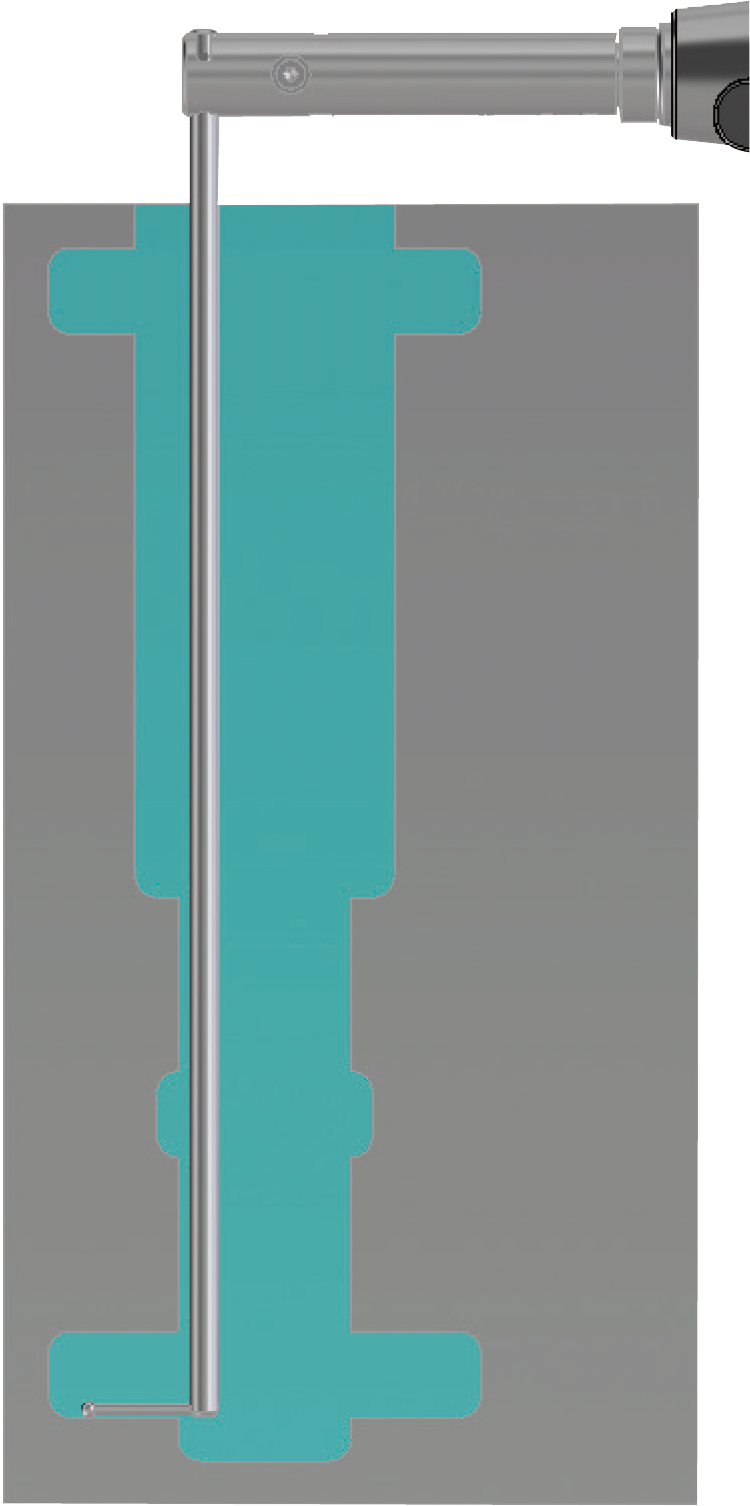

●特殊測頭的多種量測範例之一。

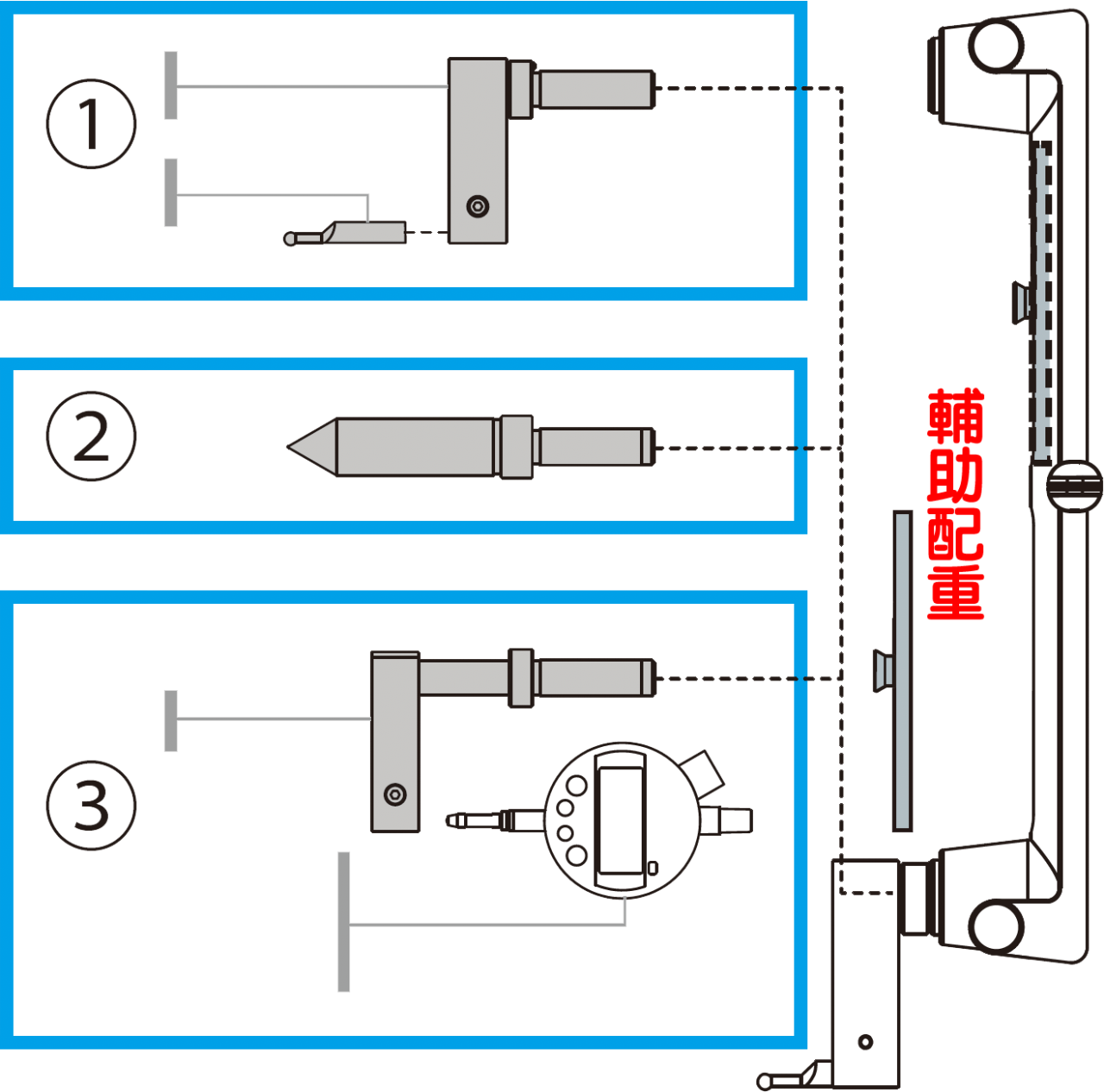

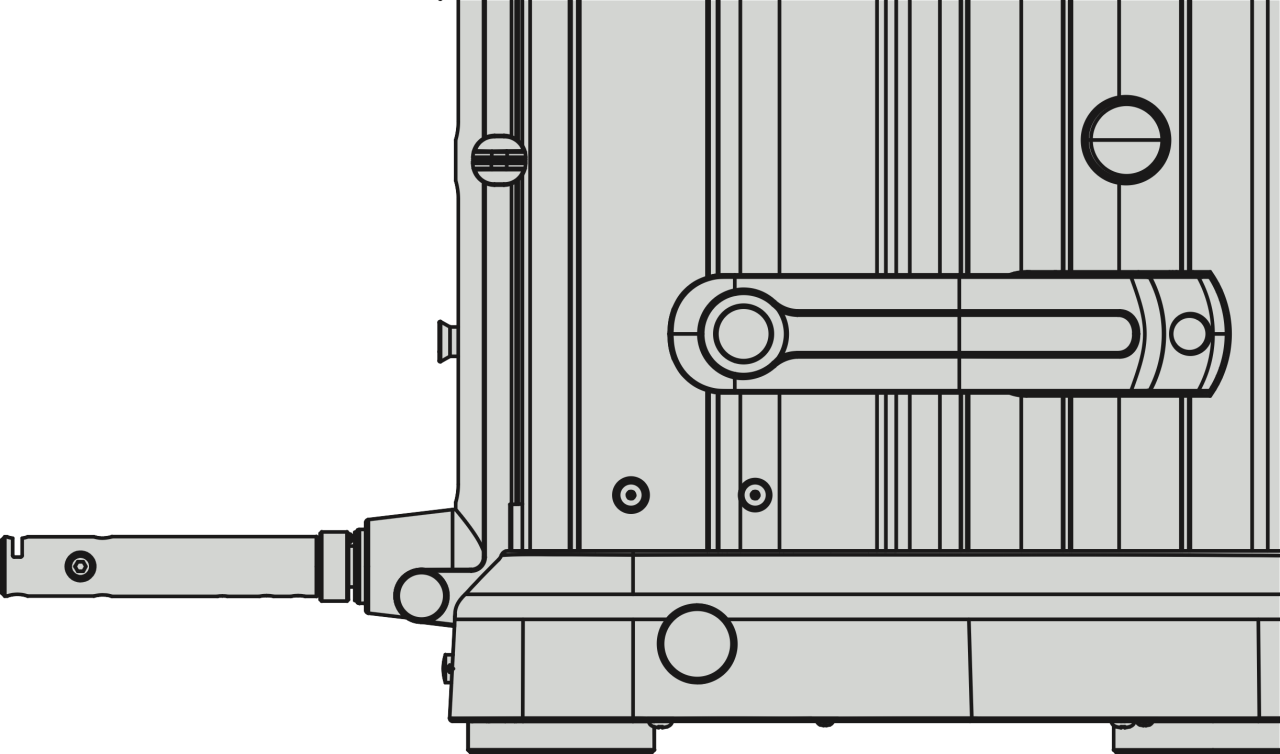

◉選購測頭分為3種類型。
|

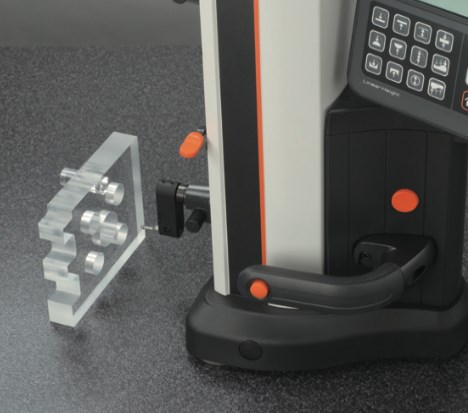

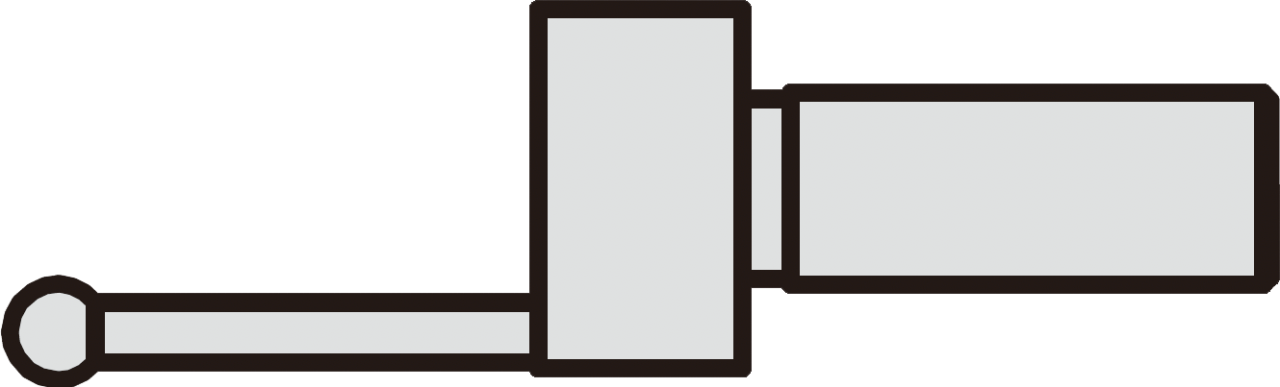

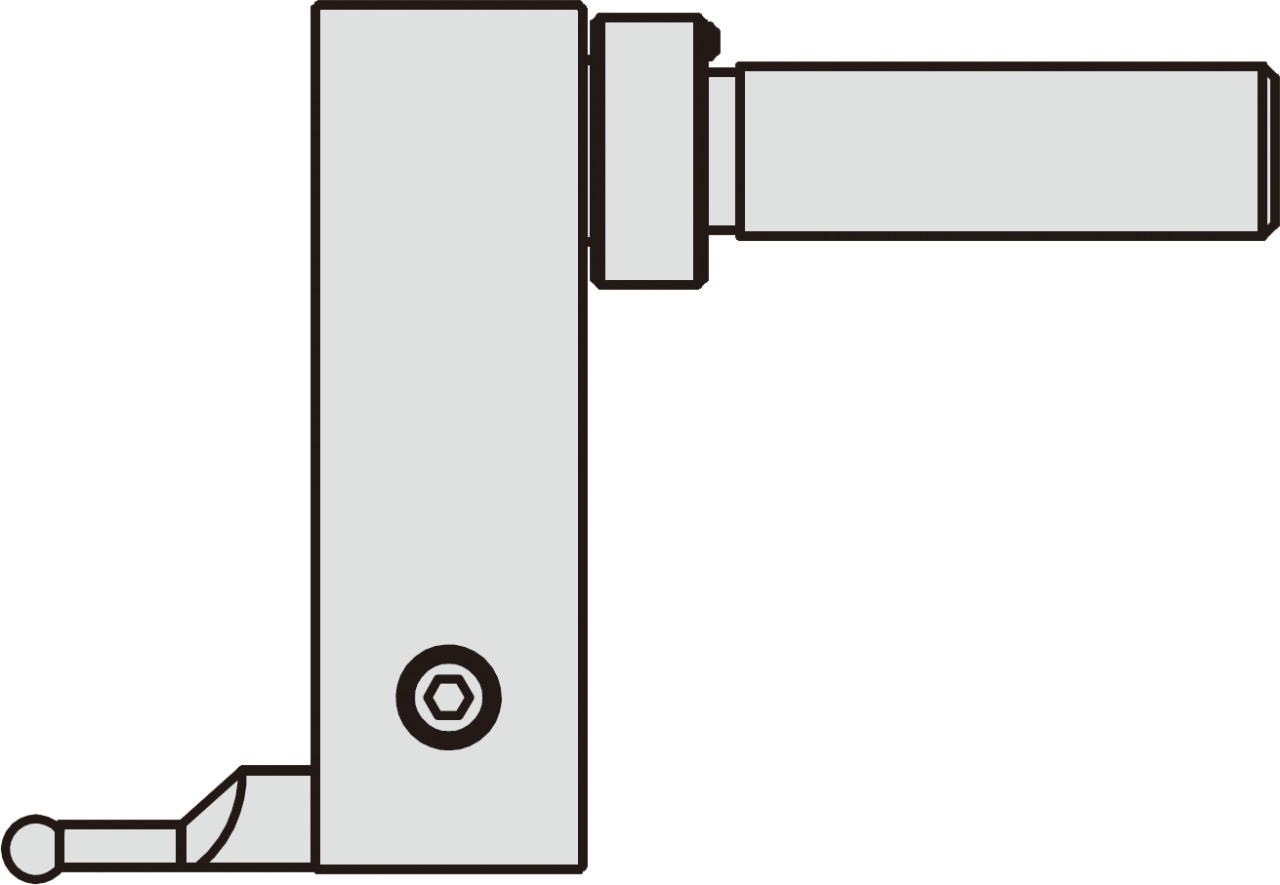

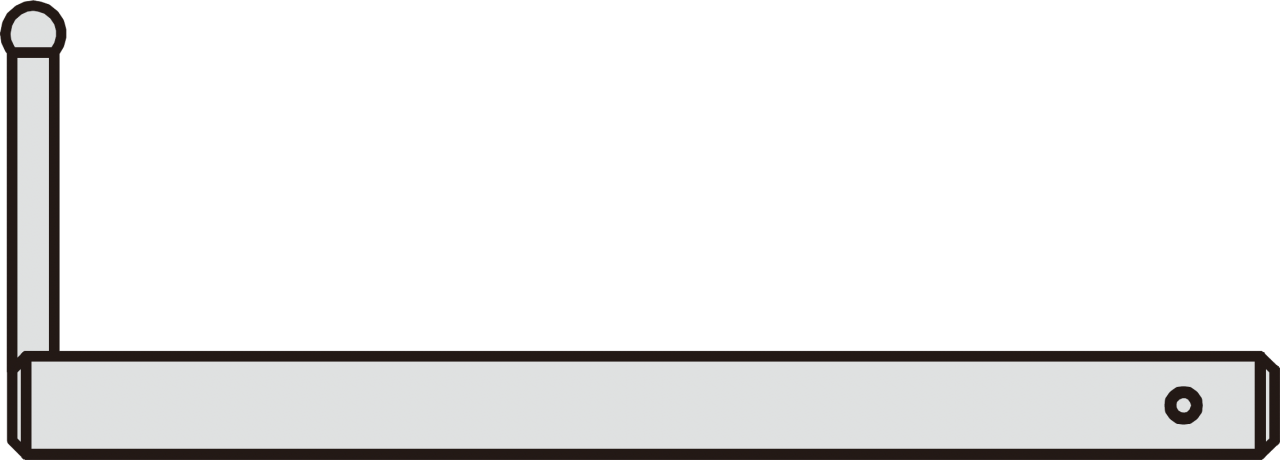

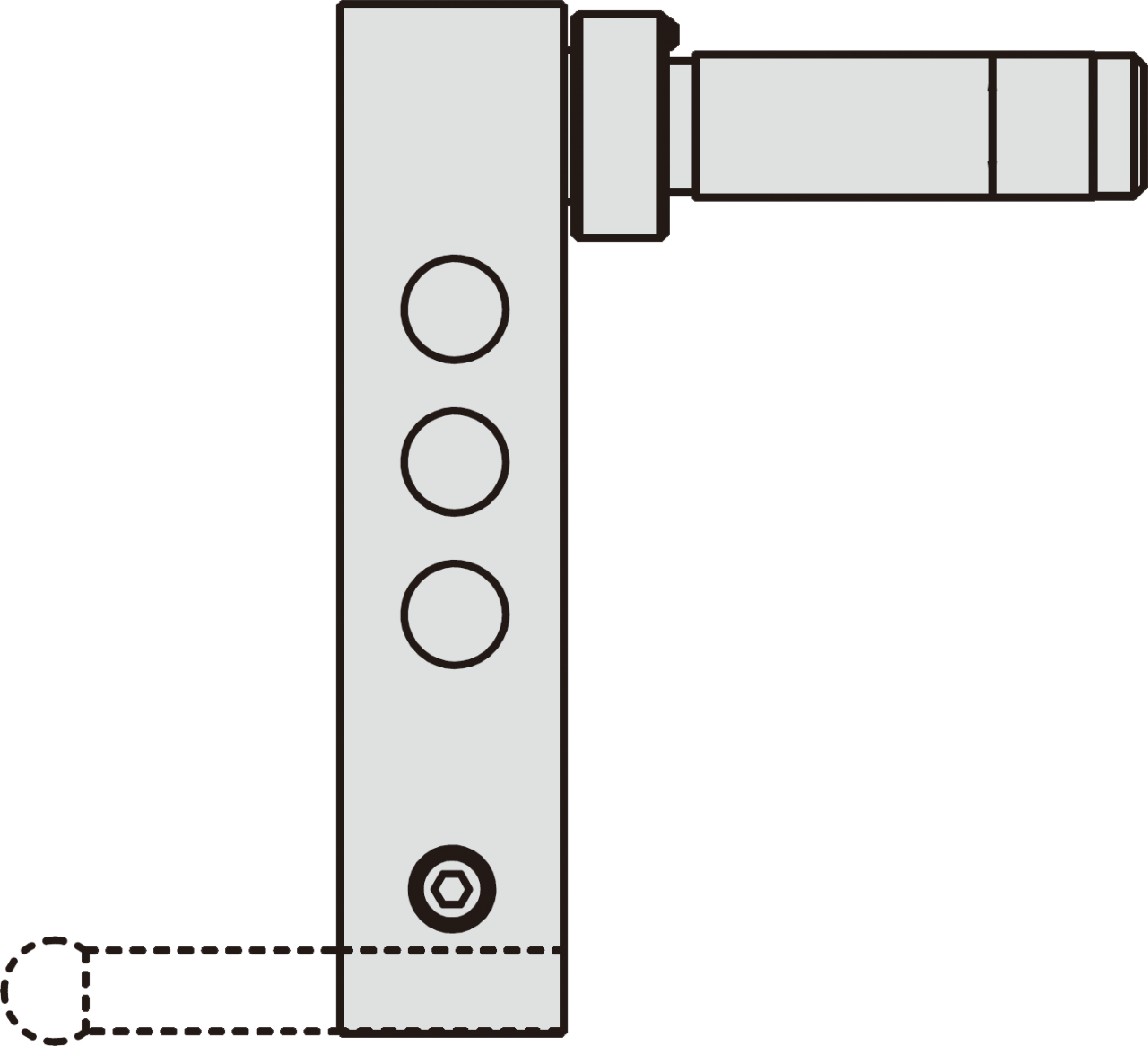

① 可依量測目的自由組合支架及測針，變更量測區。

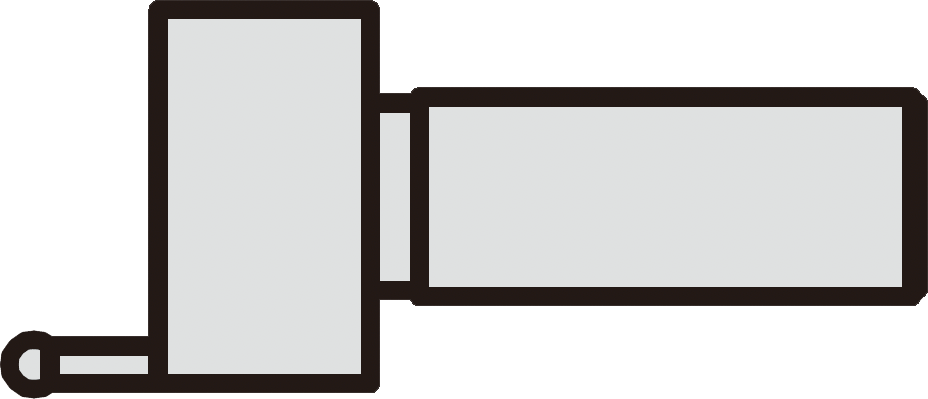

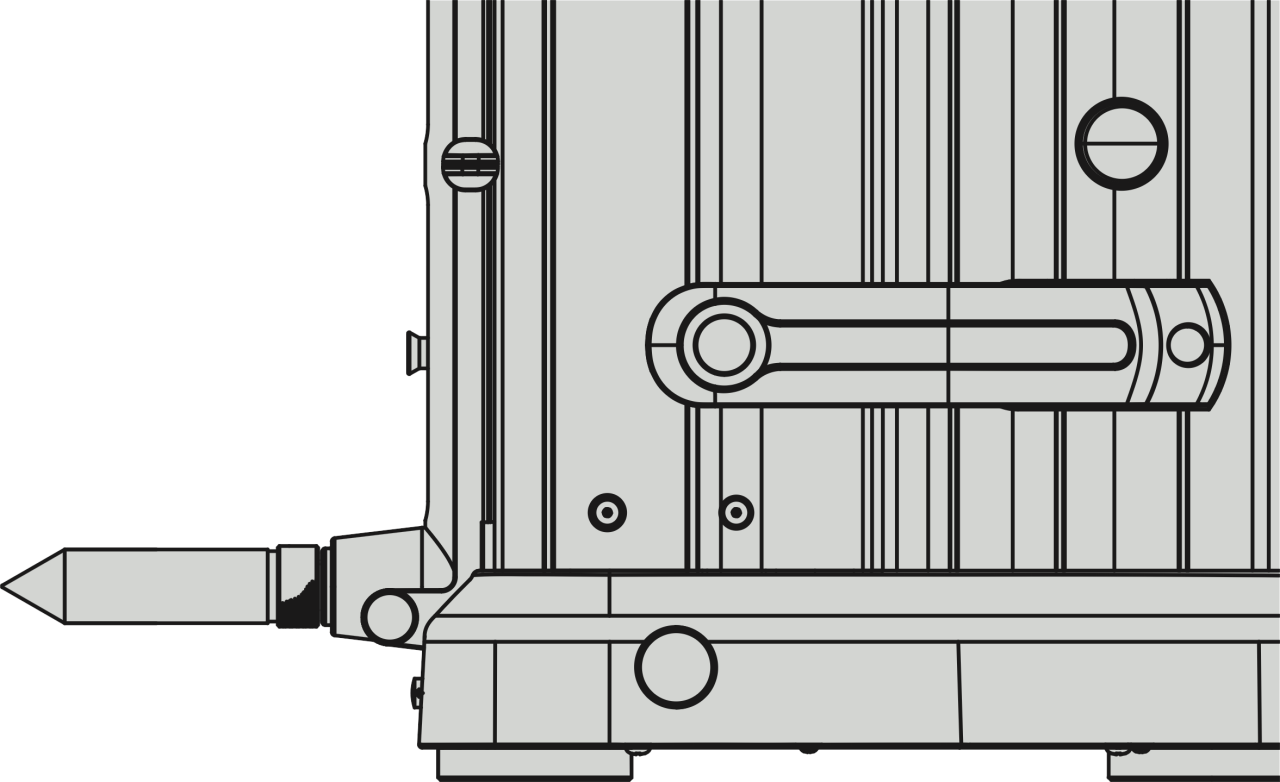

② 用於錐形孔量測及刀刃量測等單一用途量測。

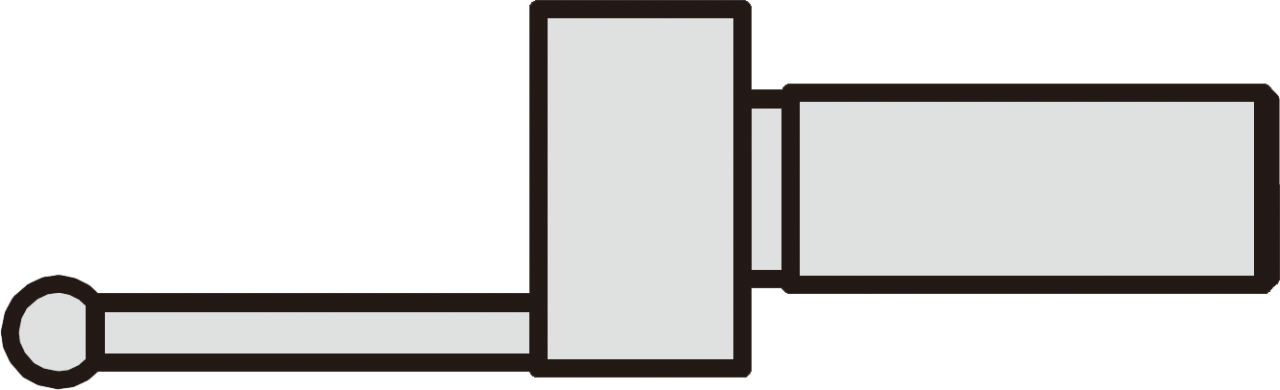

③ 用於真直度及直角度量測。

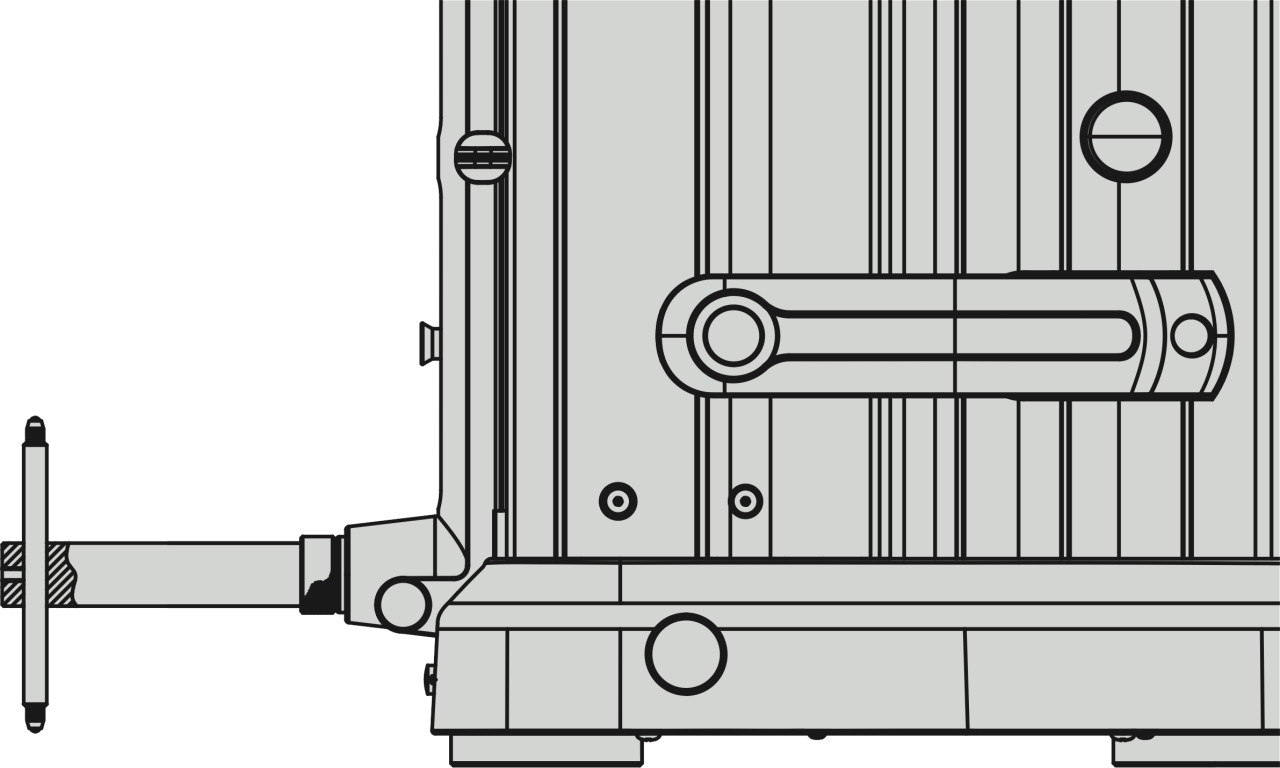

☆ 調整輔助配重，對滑件進行重量調整。
（輔助配重使用磁鐵，可輕鬆裝卸）
|
 |

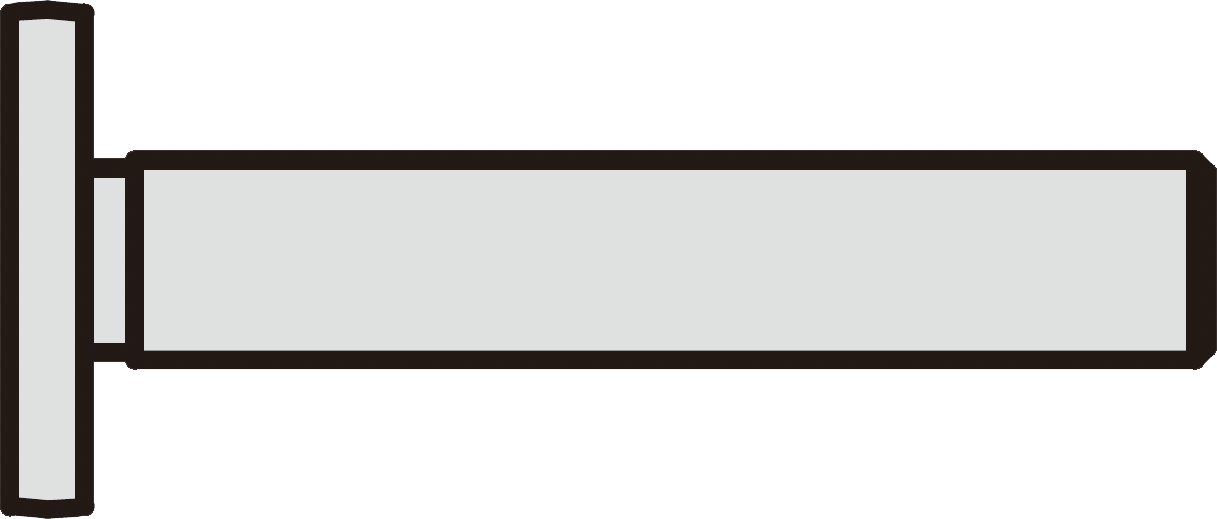

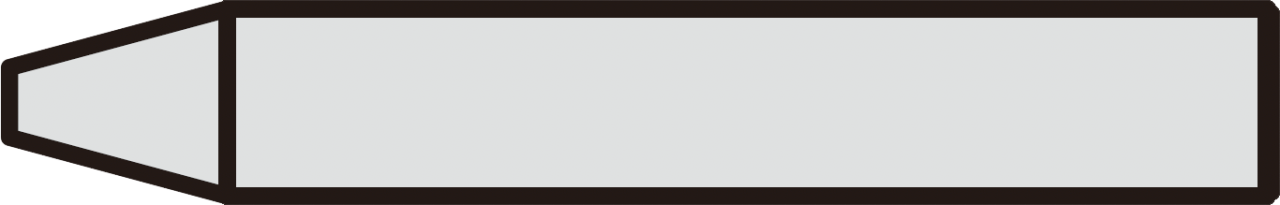

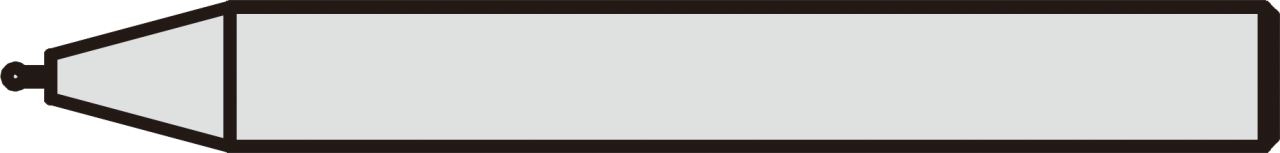

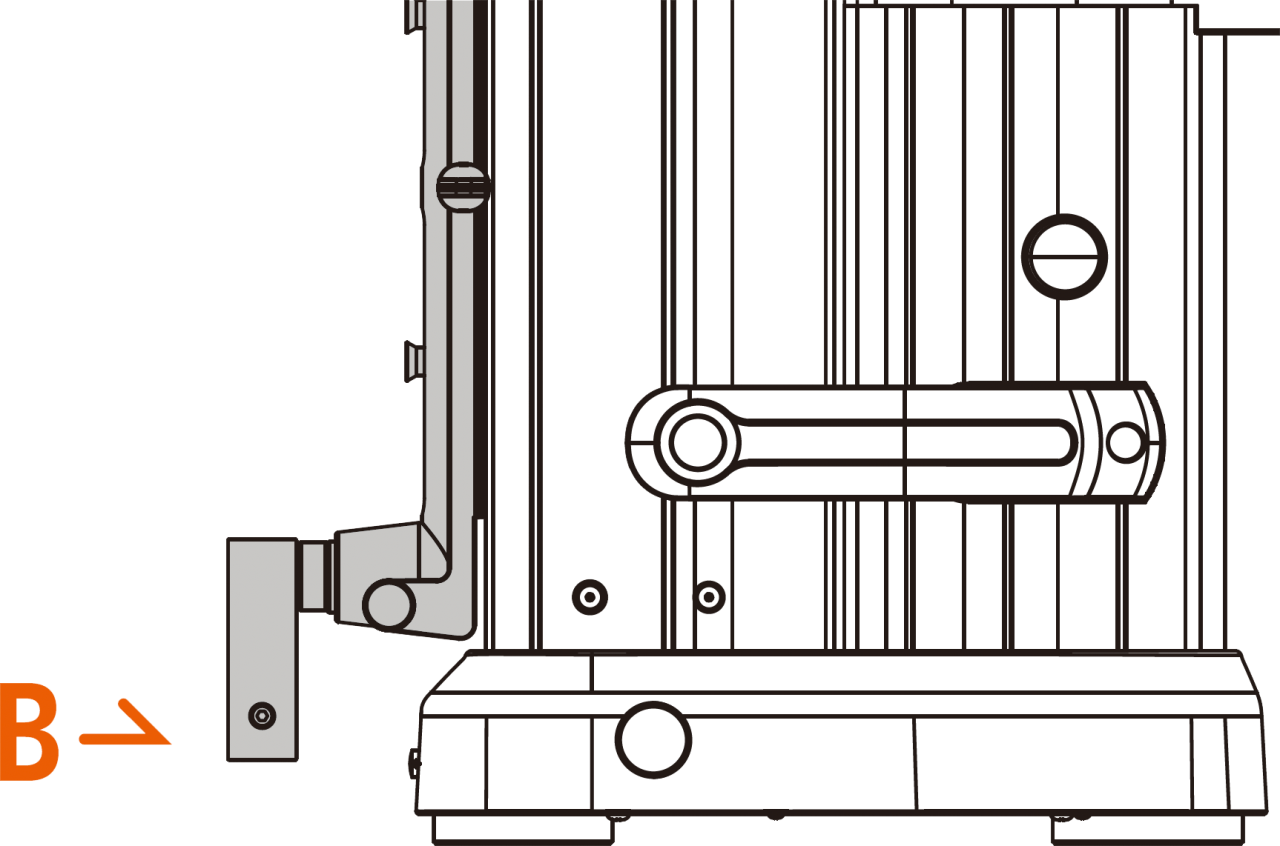

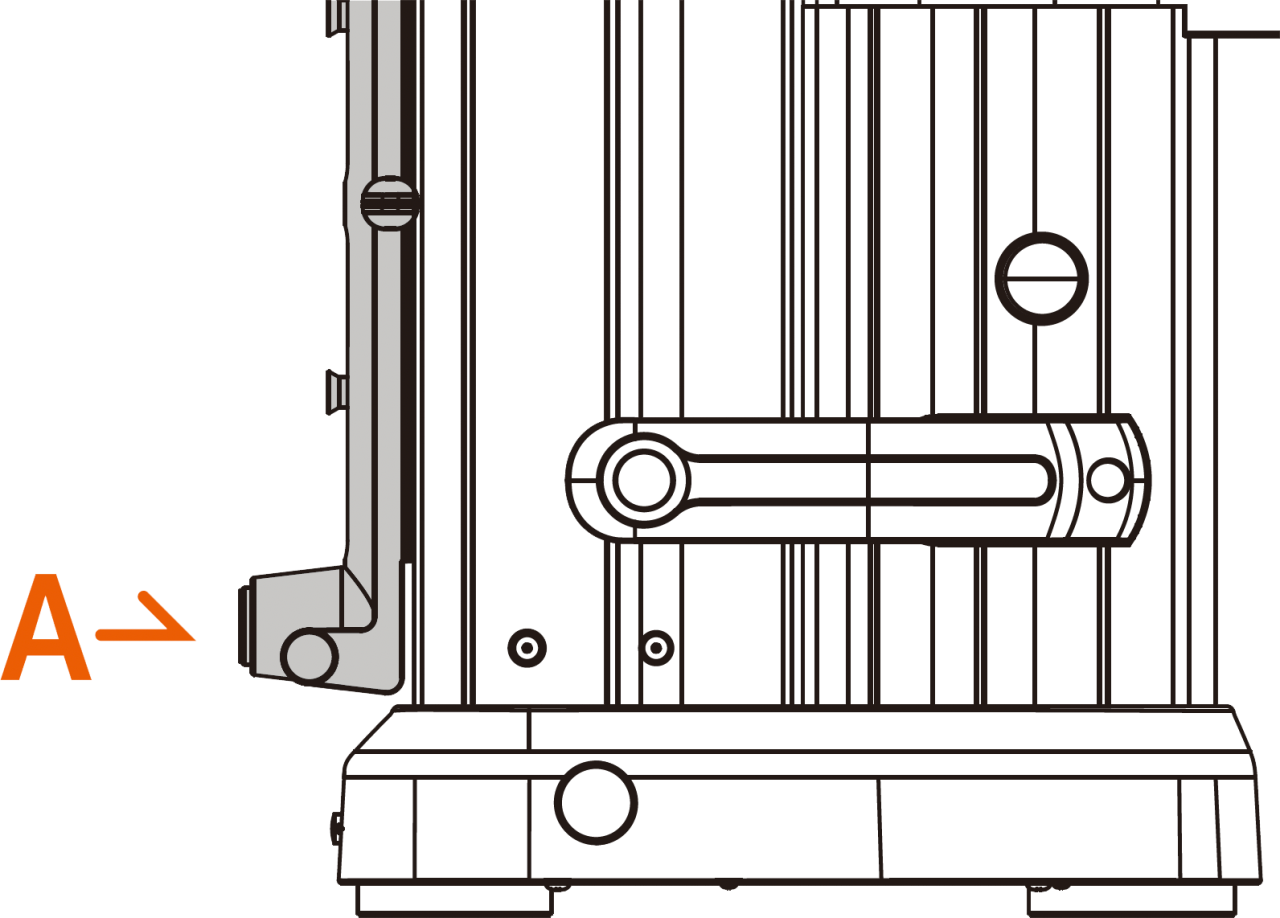

●適合安裝位置A的支架／測針
| 測頭編號 |
圖片 |
規格 |
配重數 |
| 12AAY343 |
 |

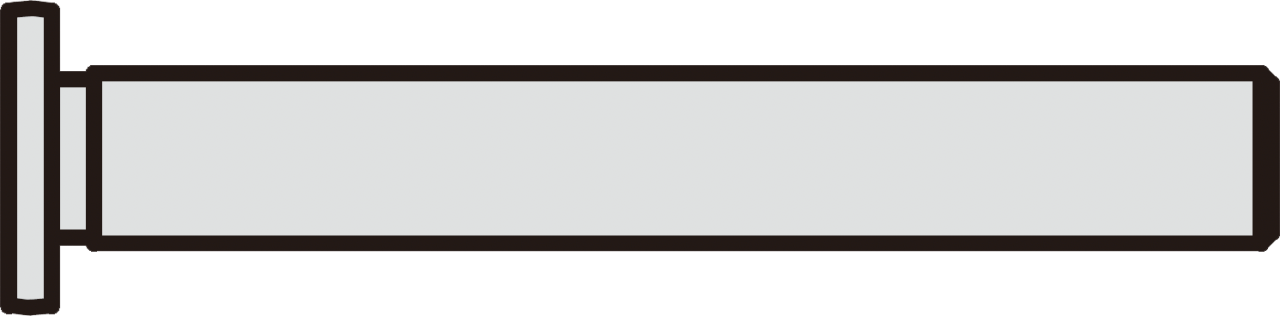

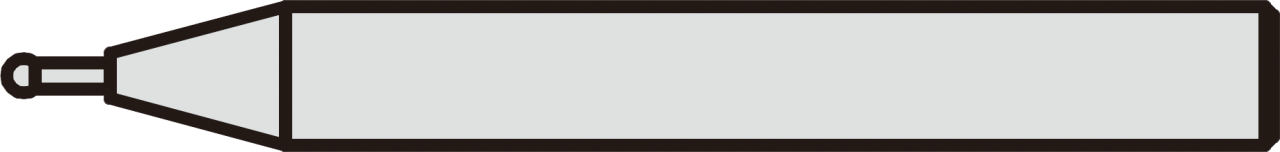

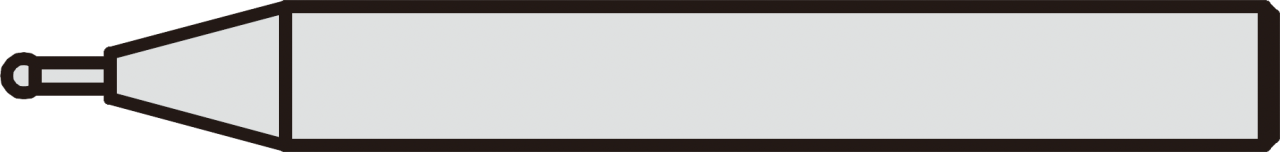

Φ5段式測針
（標準附屬品） |
2 |
| 12AAA792 |
 |
指示分厘錶
（公釐） |
0 |
| 12AAA793 |
 |

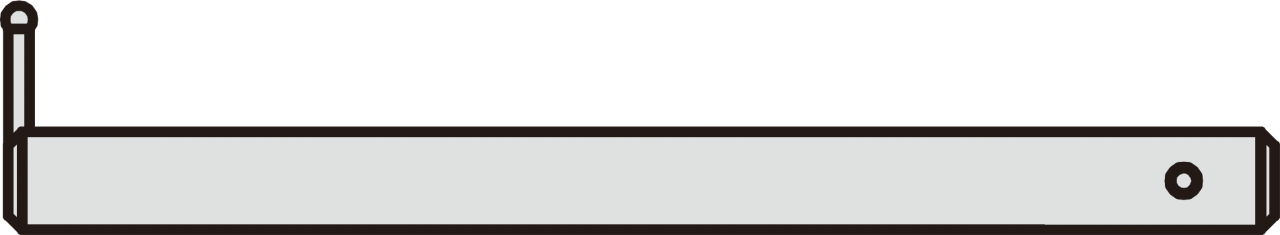

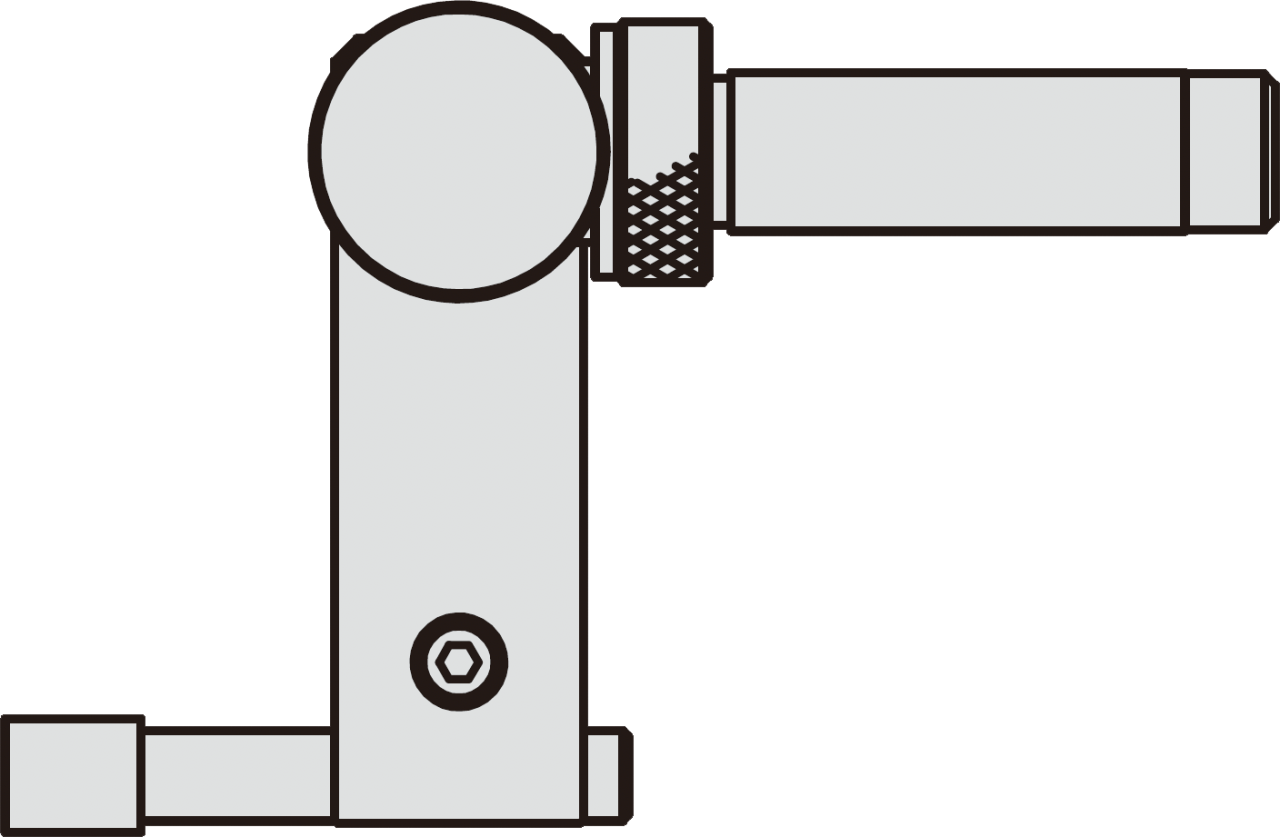

安裝架
（長型） |
1 |
| 12AAB136 |
 |
Φ10缸徑型
通用測針 |
2 |

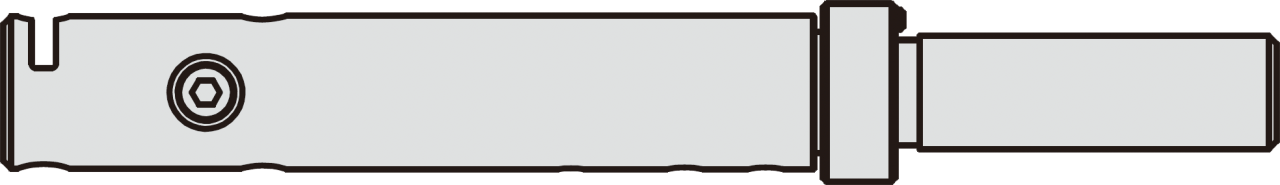

| 12AAY595 |
 |
延長支架100 |
1 |

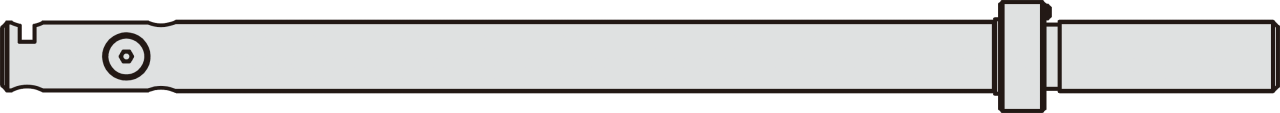

| 12AAY596 |
 |
延長支架200 |
1 |
| 12AAC072 |
 |
深度量測測針 |
2 |
| 12AAC073 |
 |

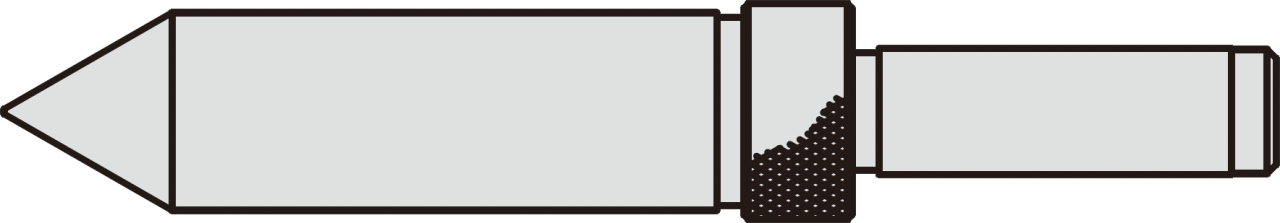

錐形測針
（Φ20） |
2 |

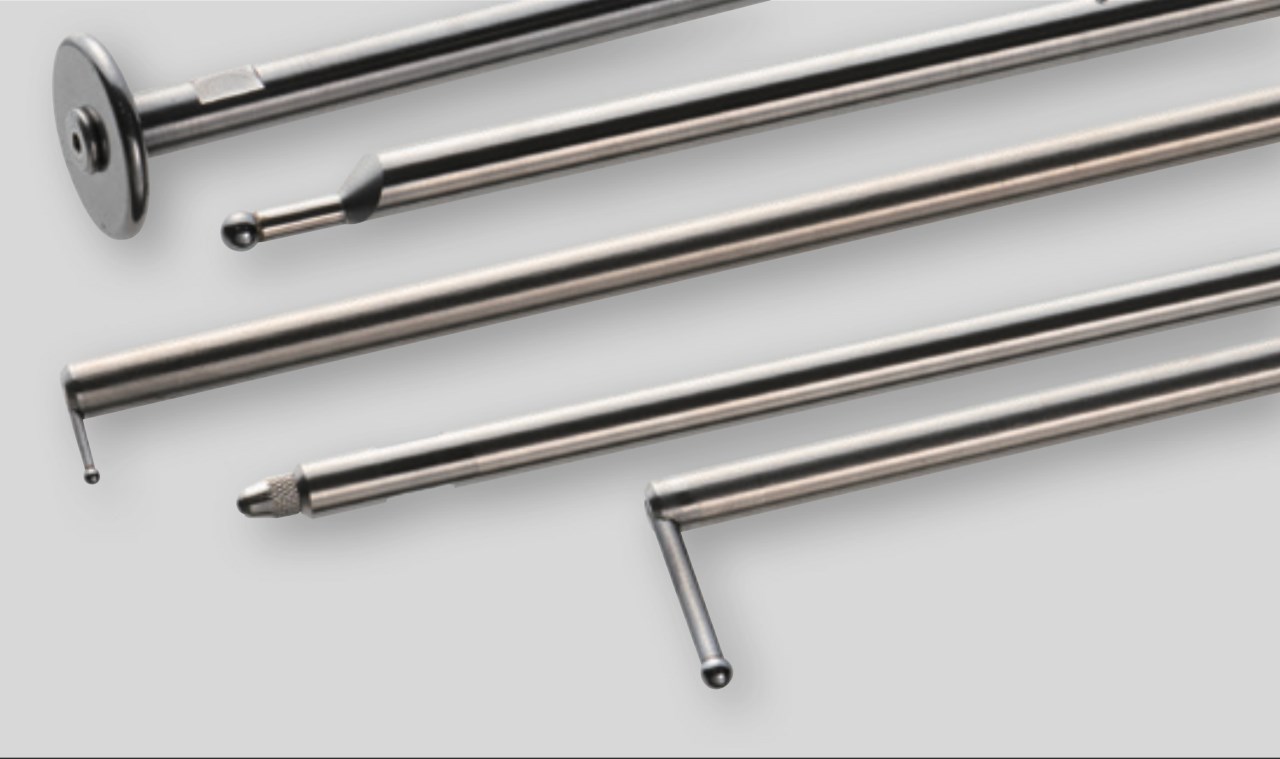

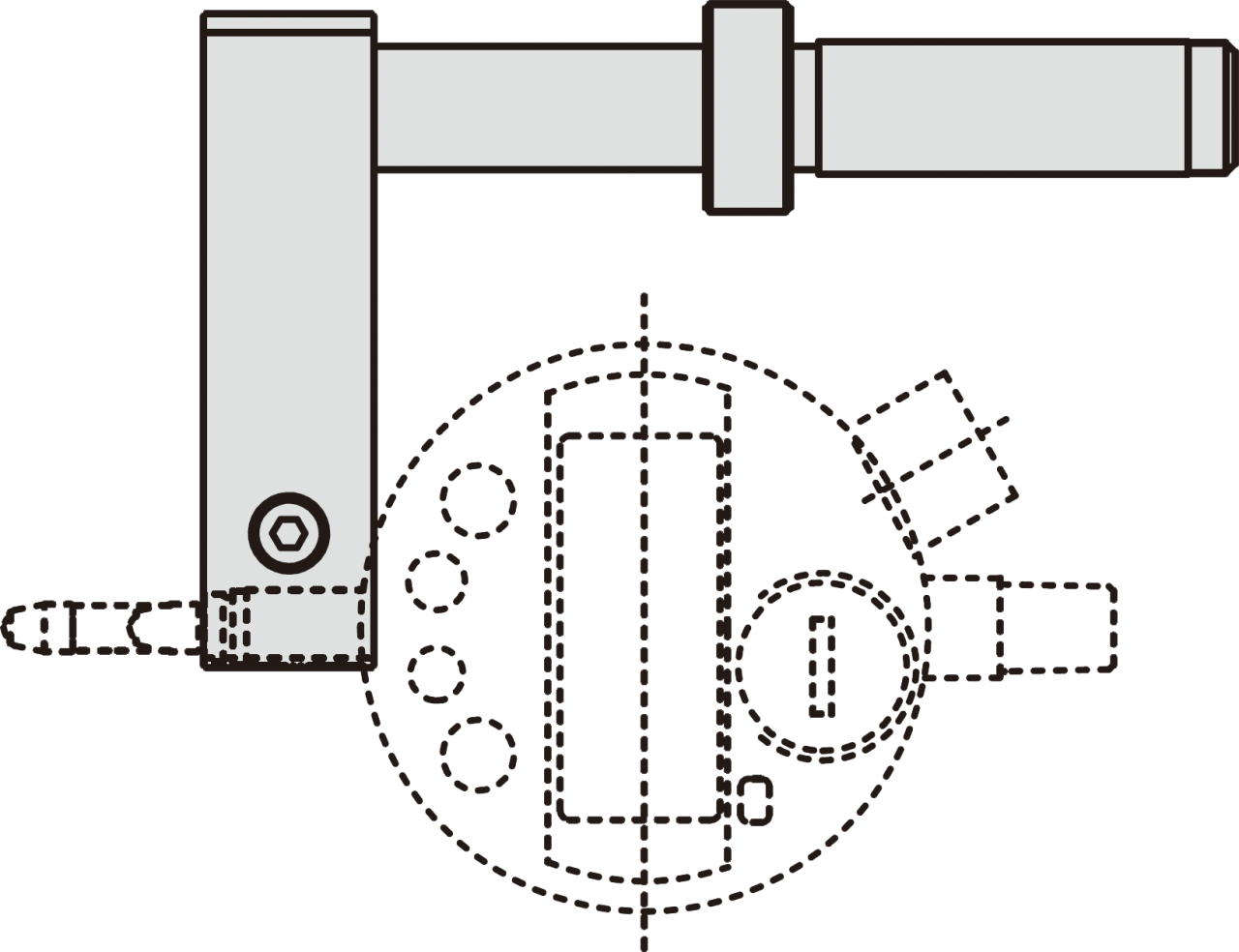

▲各種測頭架，包含指示分厘錶用安裝架...等。

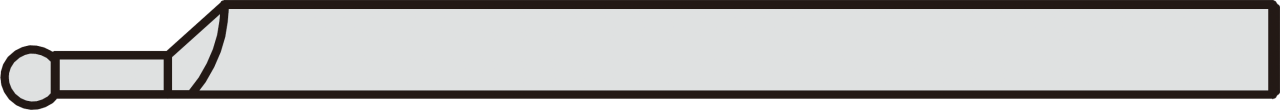

●適合安裝位置B/C的測針
|
測頭編號
|
圖片 |
規格 |
配重數 |
|

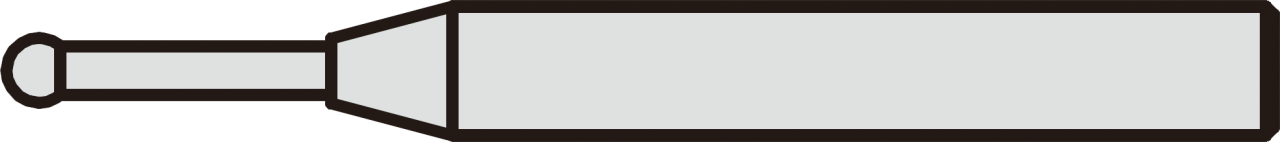

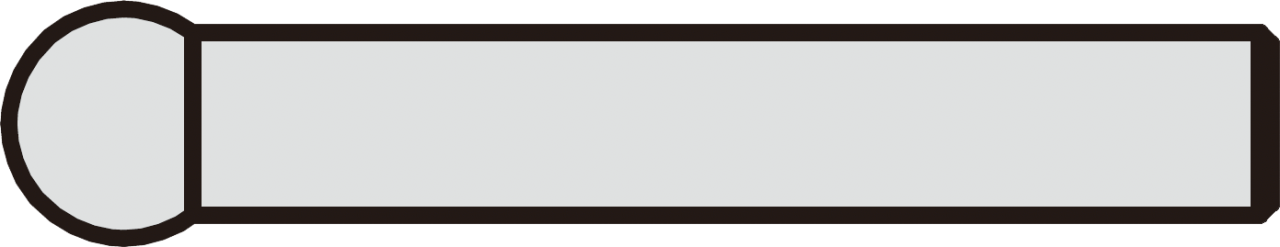

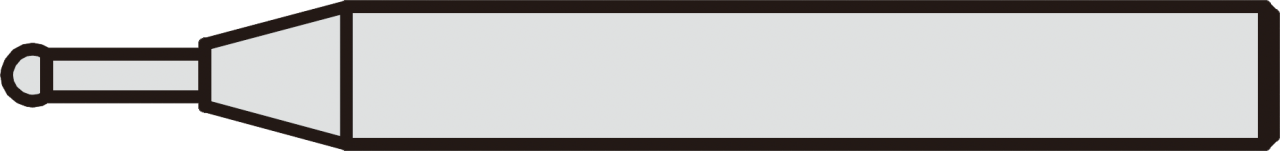

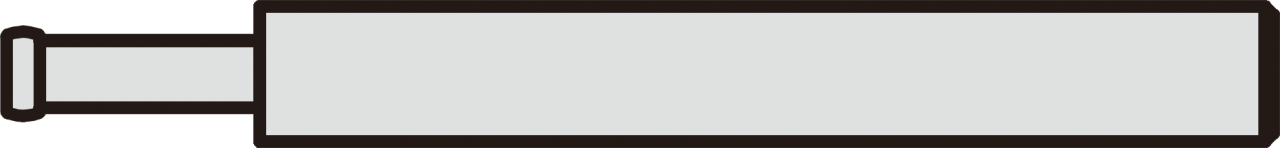

12AAF666
|
 |
Φ1球形測針（同軸型）
|
2 |
|
957261
|
 |
Φ2球形測針（同軸型）
|
2 |
| 12AAF667 |
 |
Φ2球形測針（同軸型） 紅寶石球
|
2 |
| 957262 |
 |
Φ3球形測針（同軸型）
|
2 |
| 957263 |
 |
Φ4球形測針（同軸型）
|
2 |
|

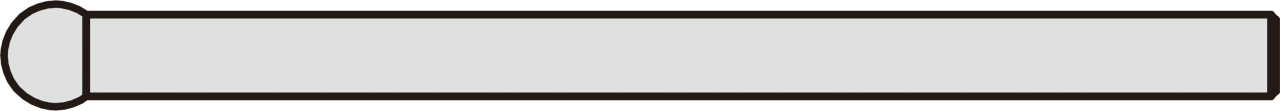

12AAB552
|
 |
Φ10球形測針（同軸型） L=50
|
2 |
| 12AAF668 |
 |
Φ10球形測針（同軸型） L=82
|
1 |
| 12AAF669 |
 |
Φ10球形測針（同軸型） L=120
|
1 |
| 12AAF670 |
 |

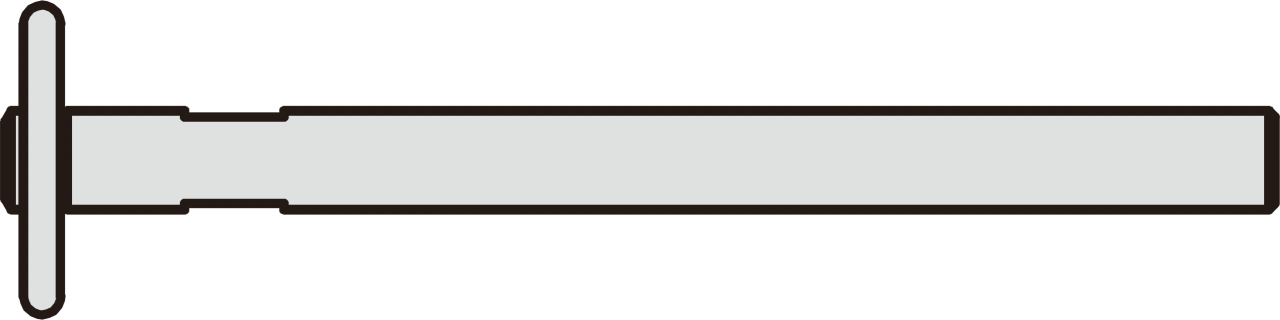

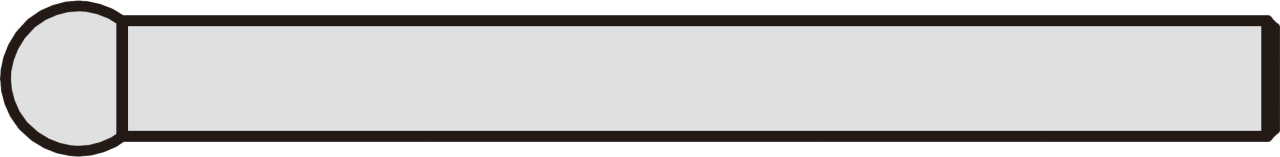

Φ5盤形測針
|
2 |
| 12AAF671 |
 |
Φ10盤形測針
|
2 |
| 957264 |
 |
Φ14盤形測針
|
2 |
| 957265 |
 |
Φ20盤形測針
|
2 |
| 12AAF672 |
 |

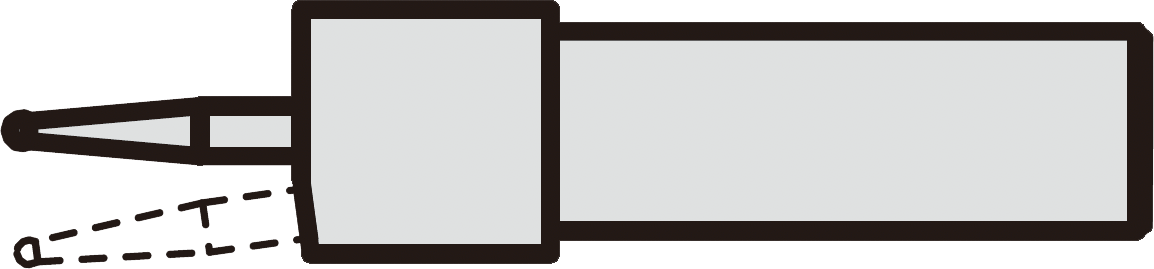

Φ1球形測針（偏心軸型）
|
2 |
| 12AAF673 |
 |
Φ2球形測針（偏心軸型）
|
2 |
|
12AAA788
|
 |
Φ4球形測針（偏心軸型）
|
2 |
|
12AAA789
|
 |
Φ6球形測針（偏心軸型）
|
1 |
|
226117
|
 |
附M2 螺絲固定柄
|
2 |
|
226118
|
 |
附M3 螺絲固定柄
|
2 |
|
12AAY597
|
 |
Φ5球形測針 L130
|
1 |
|
12AAY598
|
 |
Φ25盤形測針 |
1 |
▲M2/M3螺絲的固定柄可共用三次元測定機的測針，進一步擴大使用範圍。

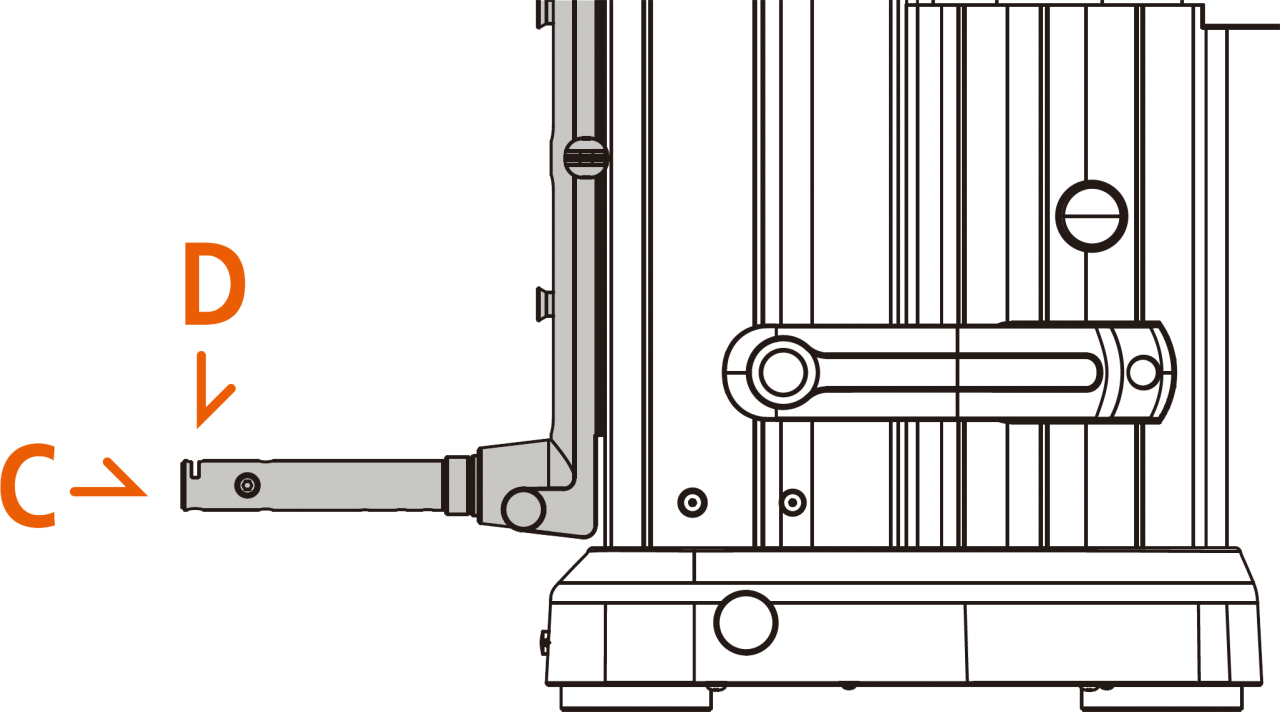

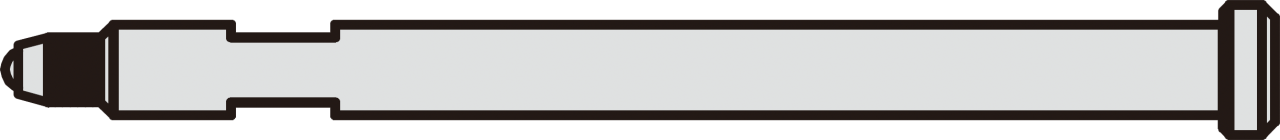

●適合安裝位置D的測針
| 測頭編號 |
圖片 |
規格 |
配重數 |
|

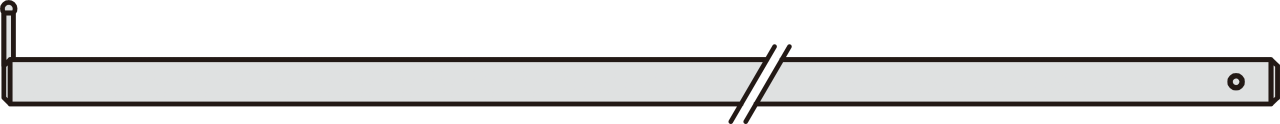

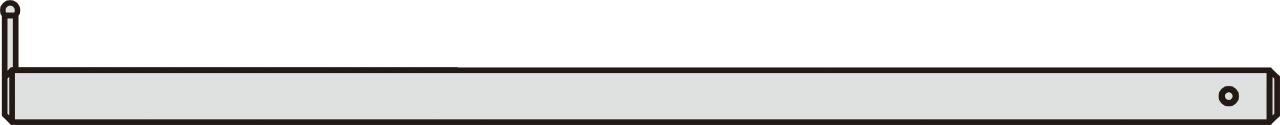

12AAY599
|
 |

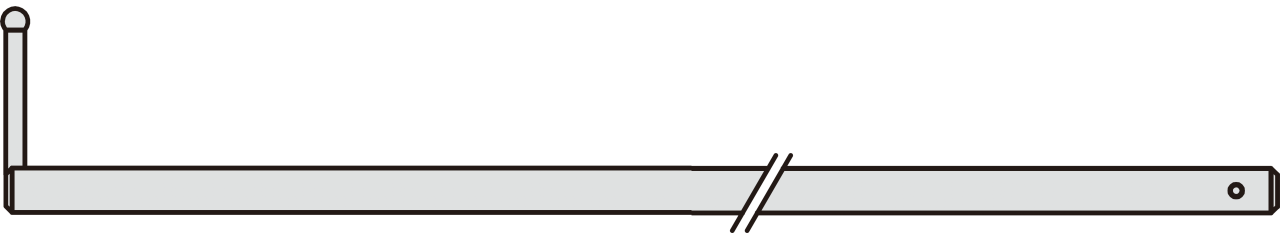

深度測針70
|
2 |
|
12AAY600
|
 |
深度測針150
|
1 |
| 12AAY601 |
 |
深度測針300
|
0 |
| 12AAY602 |
 |
深度測針70 Φ2球形
|
2 |
| 12AAY603 |
 |
深度測針150 Φ2球形
|
1 |
| 12AAY604 |
 |
深度測針300 Φ2球形
|
0 |
| 12AAY605 |
 |
深度測針70 Φ4球形
|
2 |
| 12AAY606 |
 |
深度測針150 Φ4球形
|
1 |
| 12AAY607 |
 |
深度測針300 Φ4球形
|
0 |
▲適用於ø8mm的各種更換用測針、深度量測測針...等。

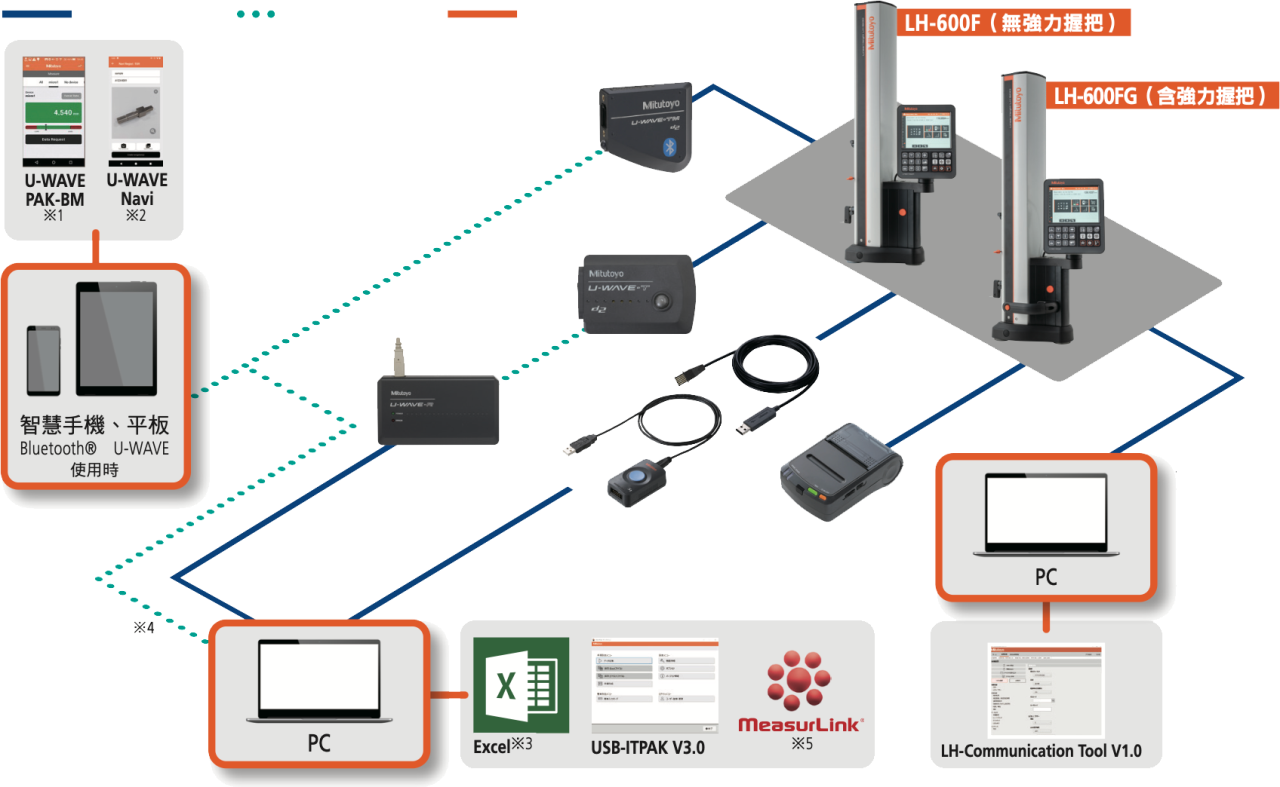

◎支援量測資料管理的輸出功能

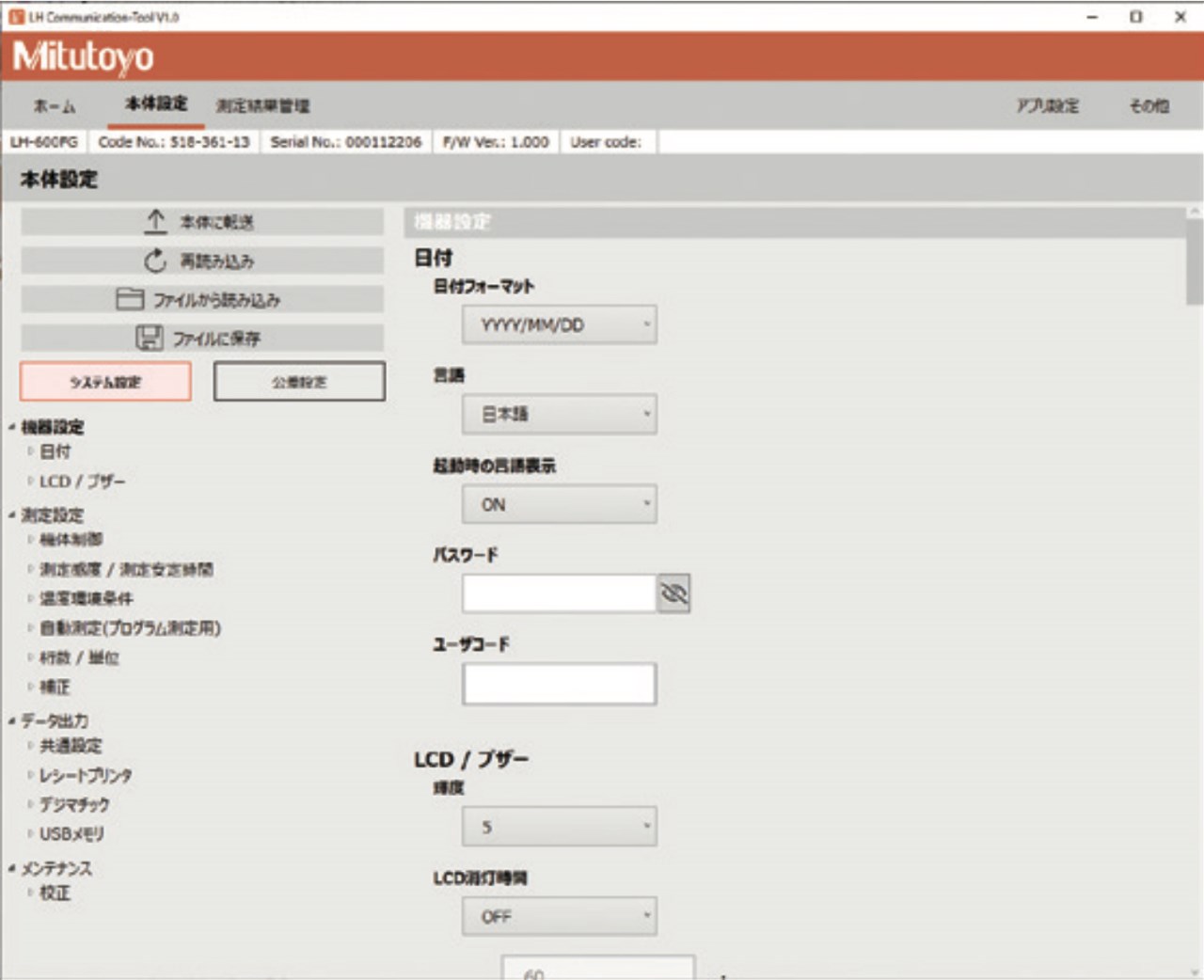

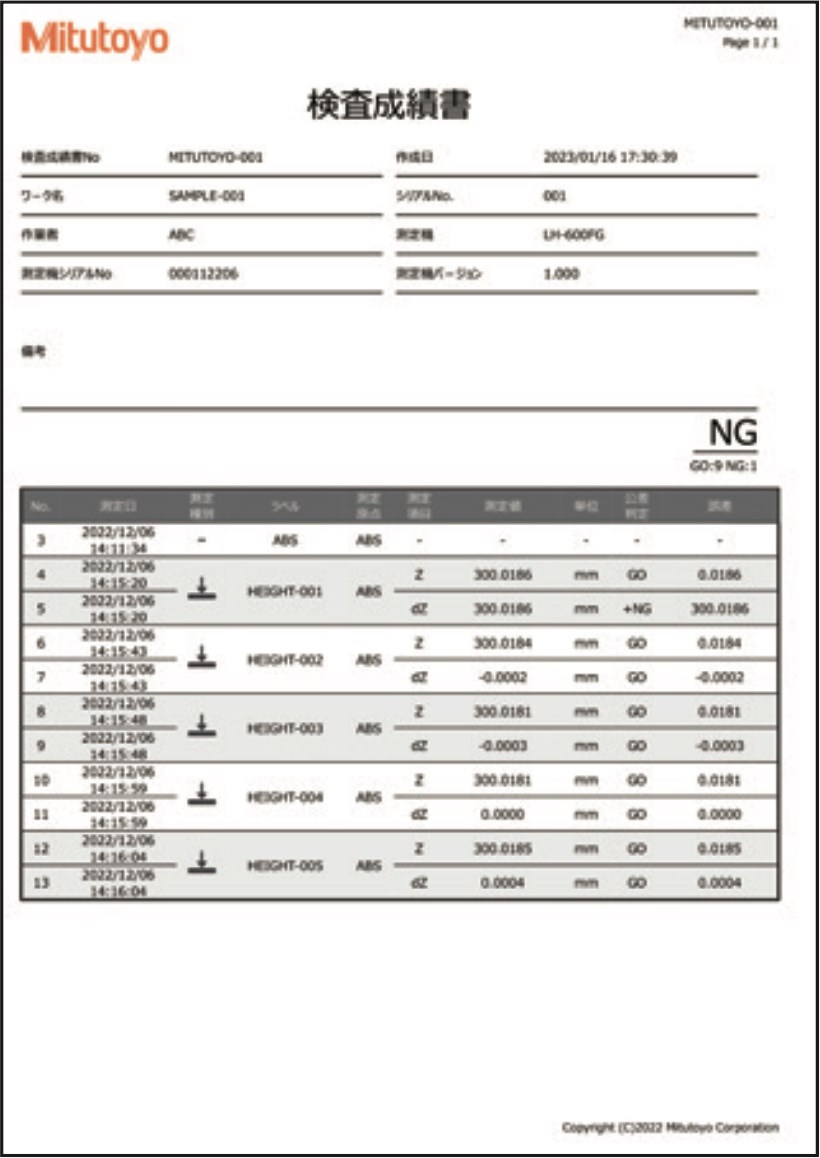

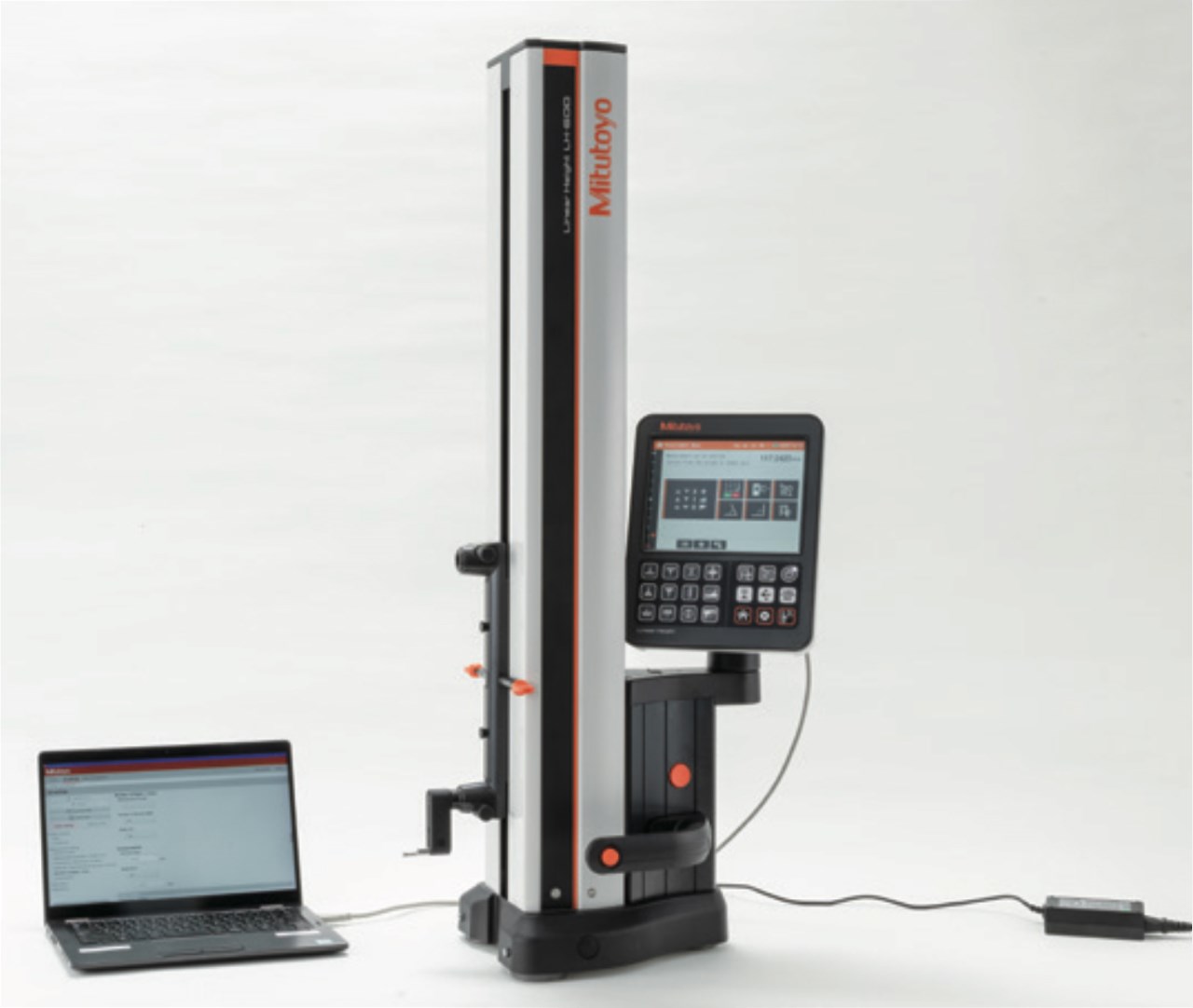

◎檢查成績書製作、系統設定編輯軟體：「LH-Communication Tool V1.0」
規格
| |
518-360-11
|
518-361-11 |
|
型號
|
LH-600F
|
LH-600FG
|
|
強力握把
|
無
|
有
|
|
量測範圍（行程）
|
0∼977 mm（600 mm）
|
|
最小顯示量
|
0.0001/0.001/0.01/0.1 mm（可選擇）
|
|
指示精度
|
±（1.1+0.6 L/600）μm L＝任意量測高（mm）
|
|
重複精度
|
平面：0.4 μm（2σ）、孔：0.9 μm（2σ）
|
|
直角度（前後）
|
5 μm（補正後）
|
|
真直度（前後）
|
4 μm（機械精度）
|
|
驅動方式（驅動速度）
|
馬達驅動（5,10,15,20,25,30,40mm/s：7段）／手動
|
|
數位測長儀
|
光電式INC編碼器 STVC-20Z
|
|
測定力
|
1N（自動定壓功能）
|
|
本體移動方式
|
全浮動（移動時）／半浮動（掃描量測時）空氣軸承（內置壓縮機）
|
|
顯示控制部
|

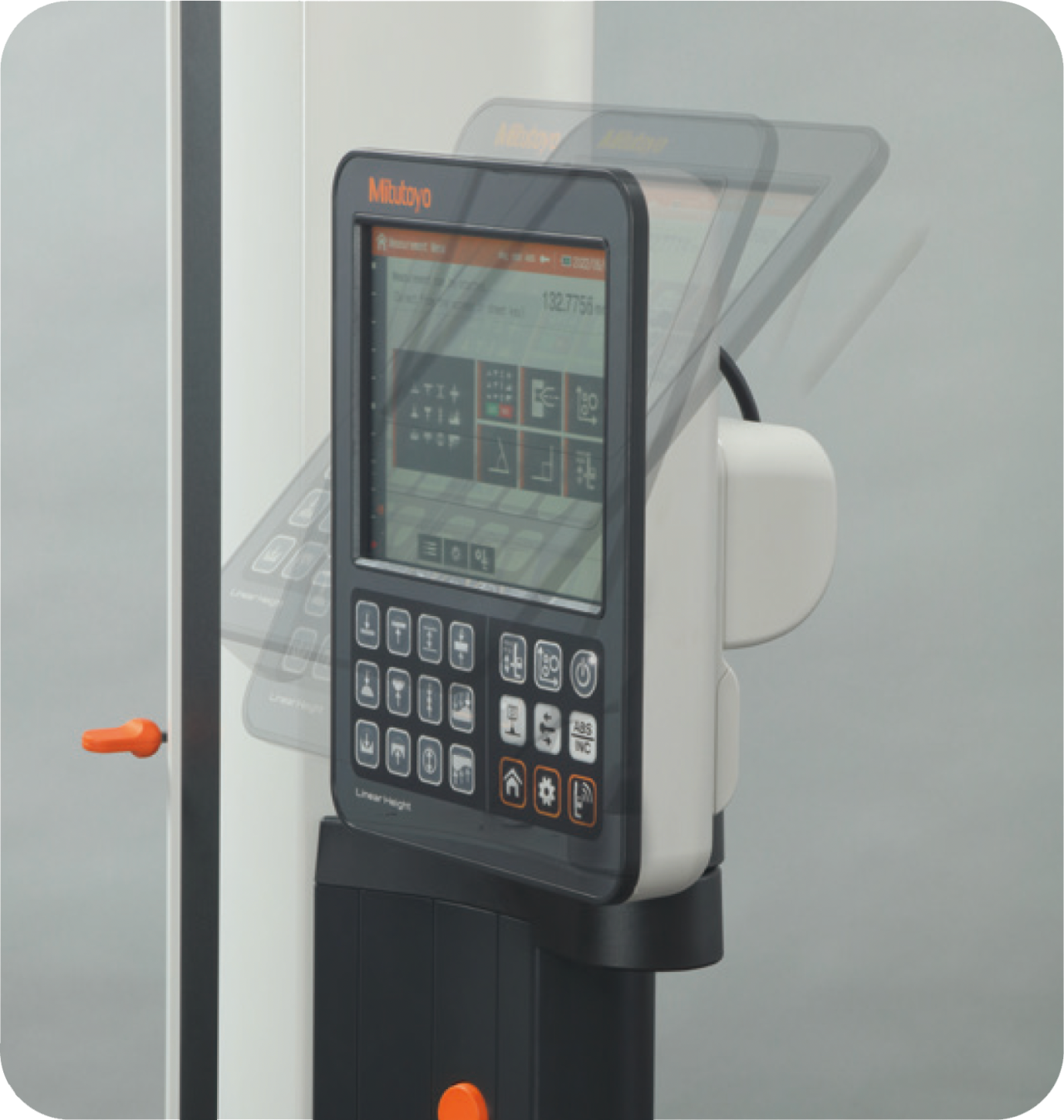

8.4 型觸控面板液晶顯示器
|
|
顯示控制部角度調整範圍
|
傾斜方向：0∼40°、無段調整 轉足方向：-30∼180°、無段調整
|
|
預防維護功能
|
光學尺狀態通知功能、校正週期通知功能
|
|
測頭半徑補正方法
|
使用測頭半徑補正塊（標準附屬）進行的半自動補正 or 直接輸入測頭半徑進行的補正
|
|
電源
|
AC變壓器 100-240V±10％50/60Hz / 電池（Ni-MH）
|
|
電池可使用時間
|
電池驅動 標準：4小時 安裝2個電池時：8小時
|
|
電池充電時間
|
約3.5小時（充電中可使用）
|
|

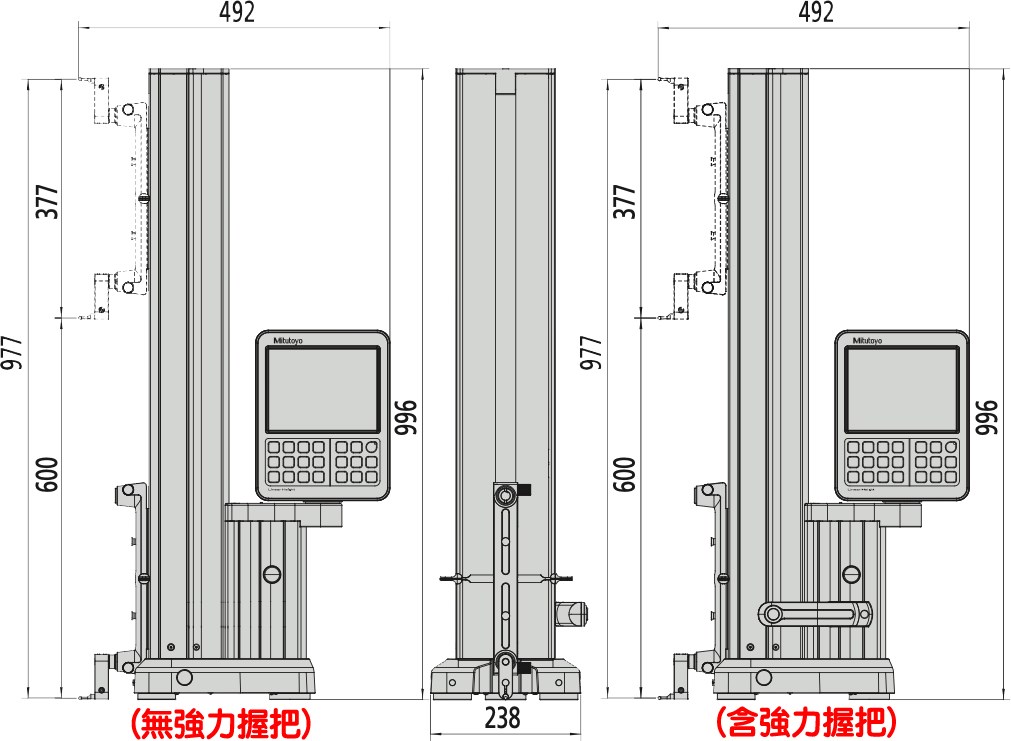

尺寸
|
238（W）×492（D）×996（H） mm
|
|
重量
|
26.1 kg
|
26.6 kg
|
|
動作溫度／溼度範圍
|
5∼40℃ / 20%RH∼80%RH（但無冷凝）
|
|
資料輸出
|
數位式 D2 / S1（雙向通訊）
|
尺寸
