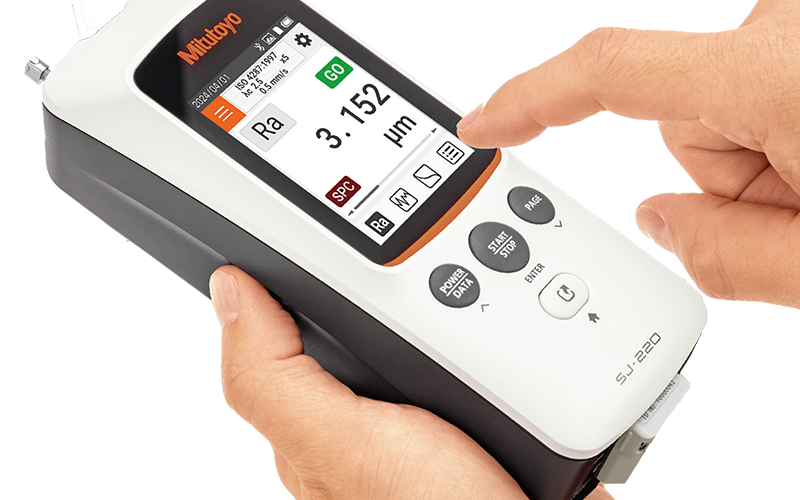

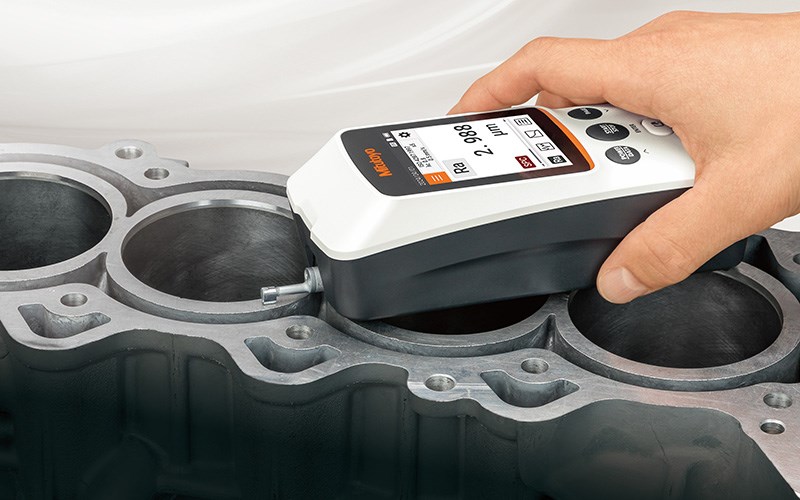

表面粗度計SJ-220 (編號:178-741-13)

頁首

規格

尺寸

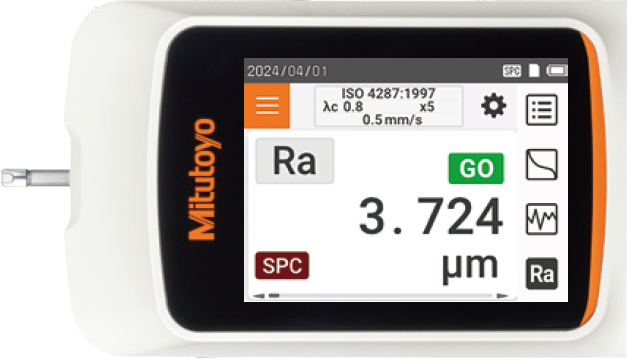

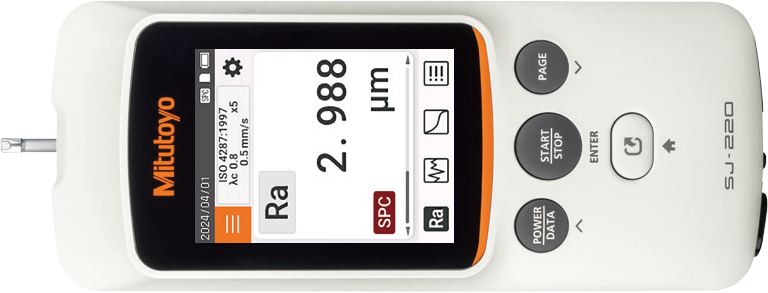

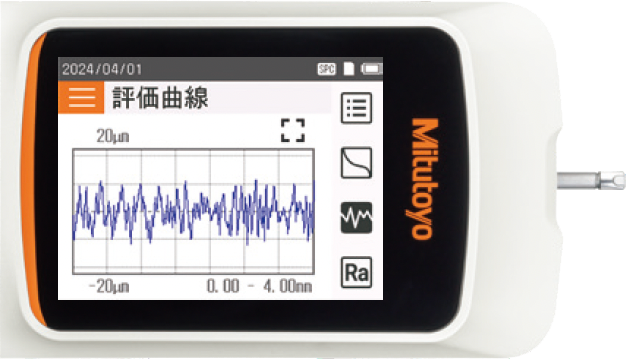

直式螢幕顯示

橫式螢幕顯示

JIS B 0601:1982

ISO 12085:1996

ASME B46.1

JIS B 0601:1994

ISO 13565:1996

VDA2006

ISO 4287:1997

JIS B 0671:2002

ISO 21920:2021

JIS B 0601:2013

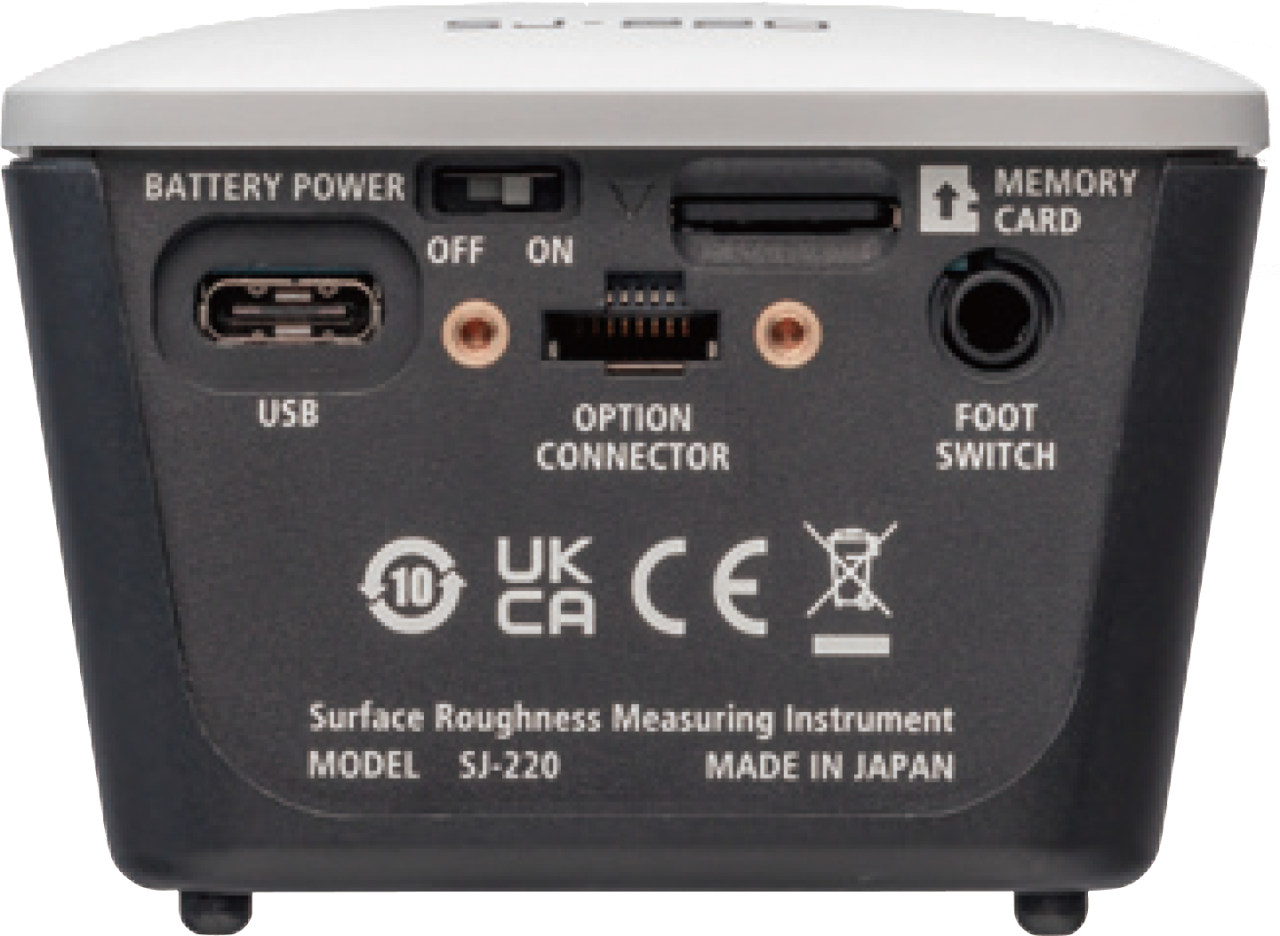

▶豐富的輸入輸出功能。

▶ USB 可將數據快速傳輸至電腦。

▶ RS-232C 數據輸出、列印輸出。

▶腳踏開關輸入與各種輸入輸出均為標準配備。

▶記憶卡( 選配) 可儲存大量量測結果與量測條件。

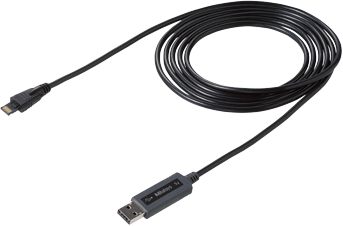

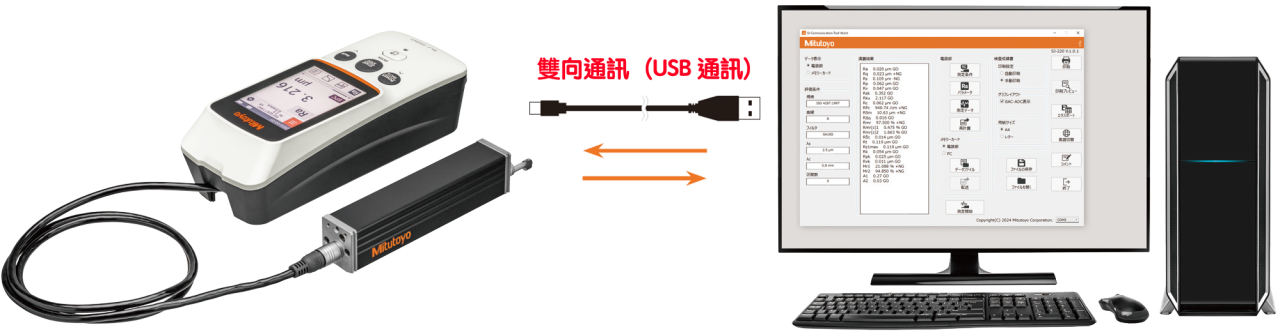

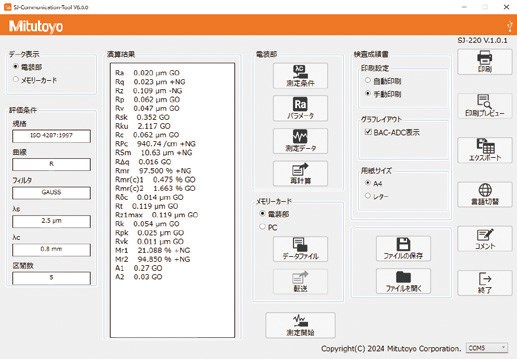

▲安裝專用應用程式「SJ-Communication-Tool」後，以USB線連接SJ-220與電腦，即可進行雙向通訊。可於電腦上進行測量條件的設定等，讓測量工作更具效率。
※USB連接埠與充電埠共用。

▲可使用Digimatic連接線與選購件Digimatic迷你處理器連接，輸出測量結果的SPC，也具備自動Digimatic輸出功能^※。

※ SJ 系列可僅輸出一個粗度參數的結果

10000 件量測

500 組

500 組

▲透過專用應用程式「SJ-App」、「SJ-Communication-Tool」，可遠距操作，擴大量測運用。

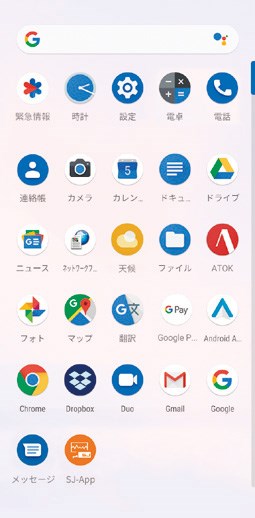

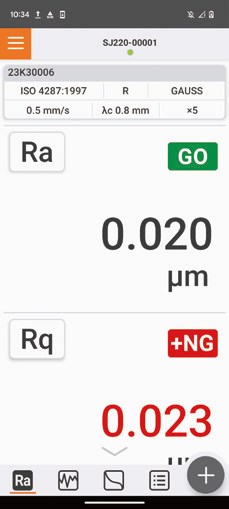

手機畫面

APP啟動畫面

量測結果

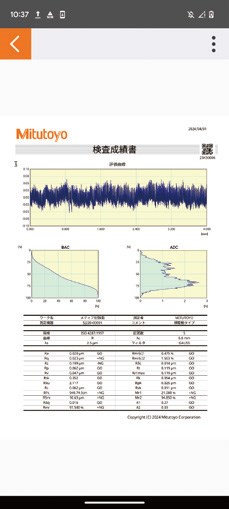

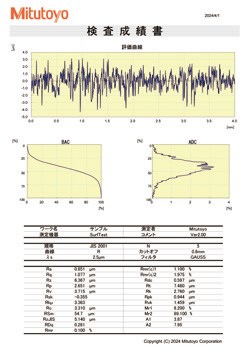

檢查成績書

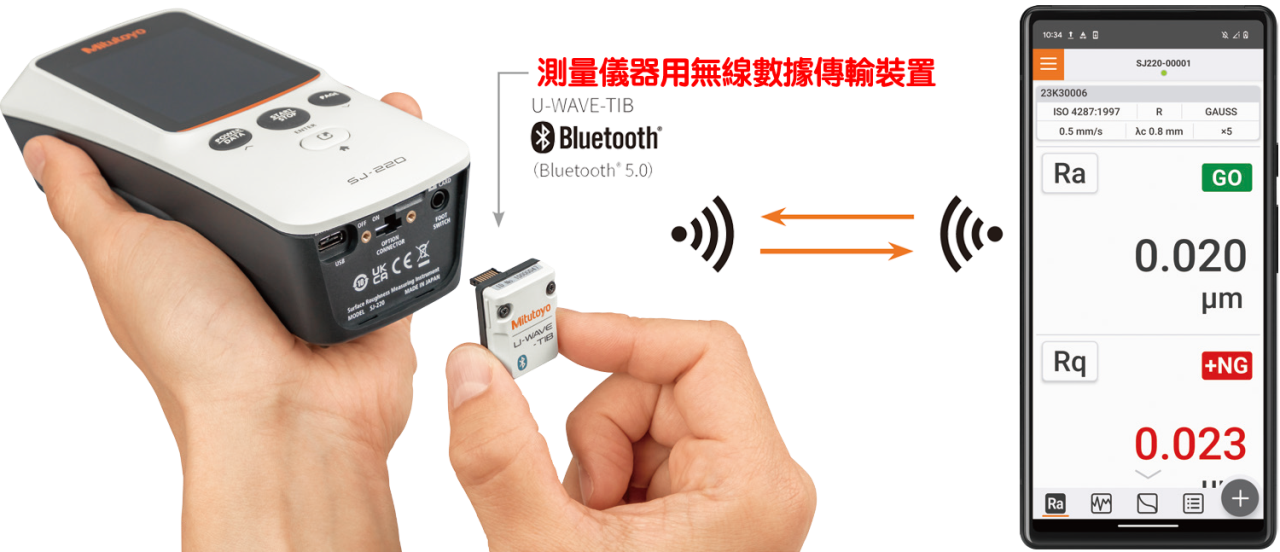

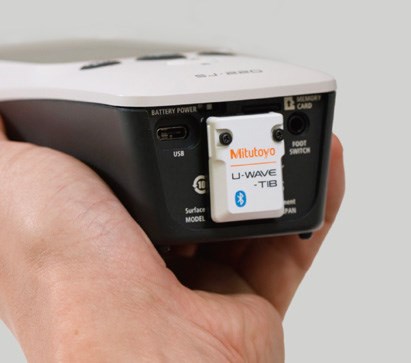

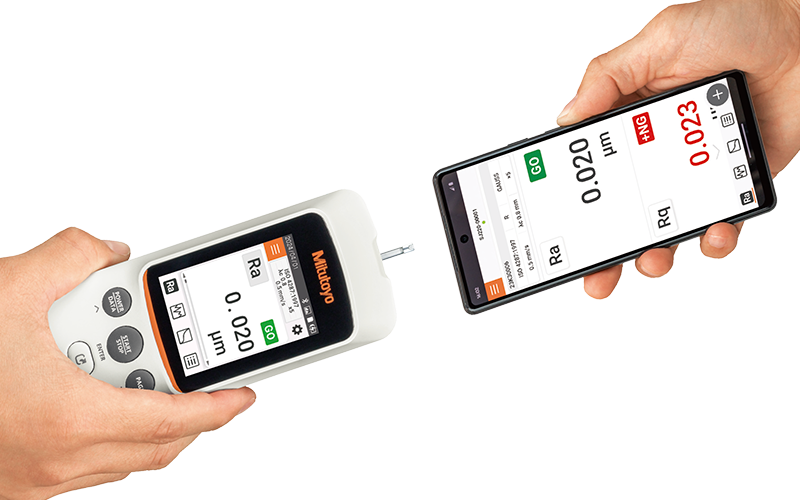

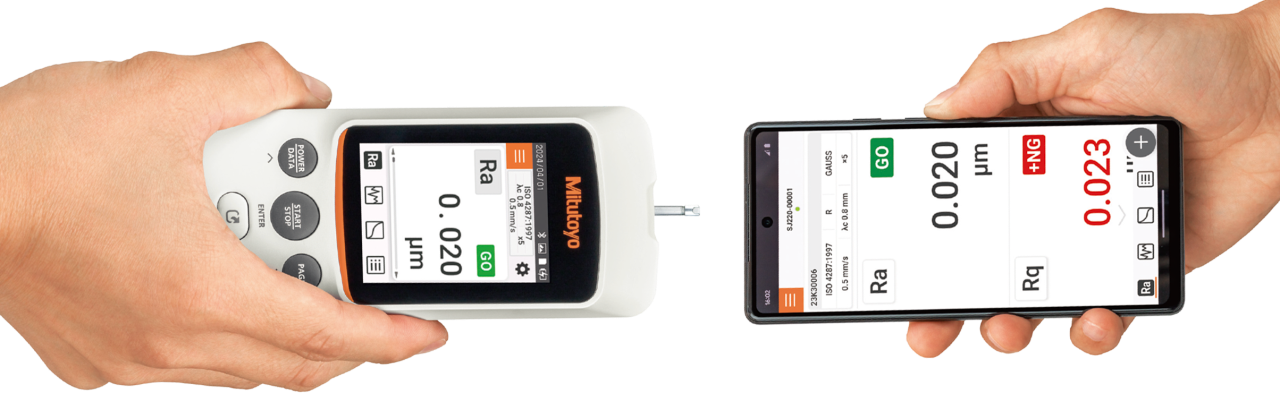

▲透過「測量儀器用無線數據傳輸裝置U-WAVE-TIB」（選購件），SJ-220 可連接智慧型手機...等擴充設備，藉「SJ-App」提升量測作業效率。

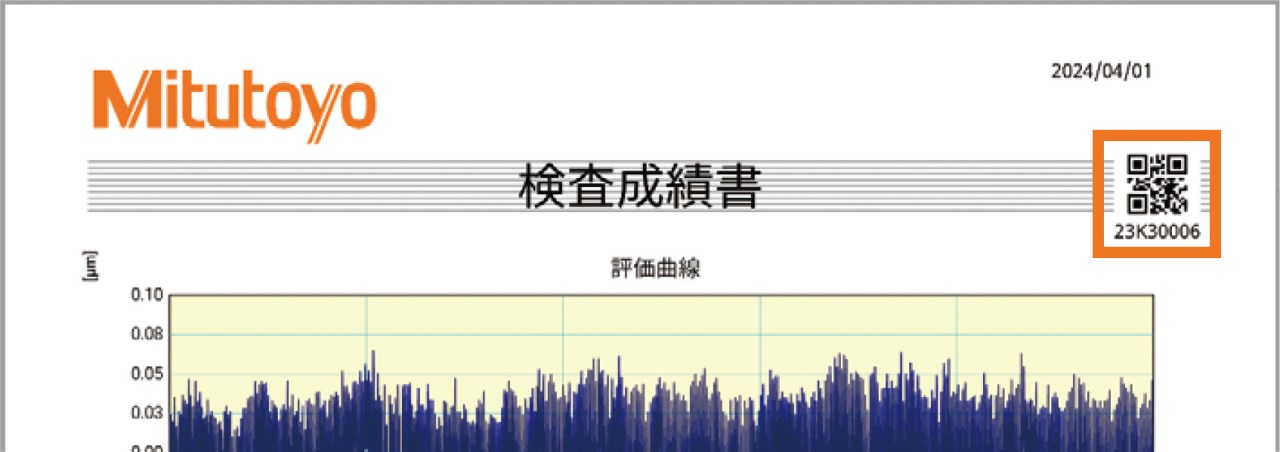

▲SJ-App 可於終端設備上管理資料或製作檢查成績書，並輸出成CSV檔或PDF檔。

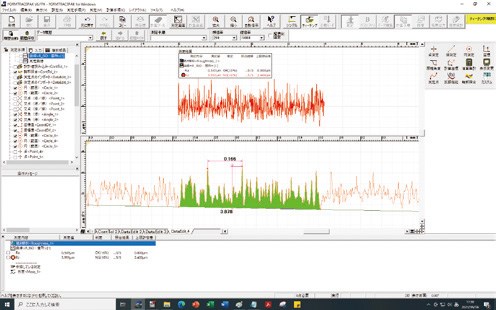

▲可從SJ-220讀取各種資料（測量條件、參數設定、運算結果、測量資料），於電腦上製作或編輯檢查成績書。

▲動作確認環境： OS、Windows 10（64bit）、Windows 11 （64bit）

※ 連接需要 USB2.0 連接線或是測量機器用無線數據傳輸裝置（Bluetooth®）

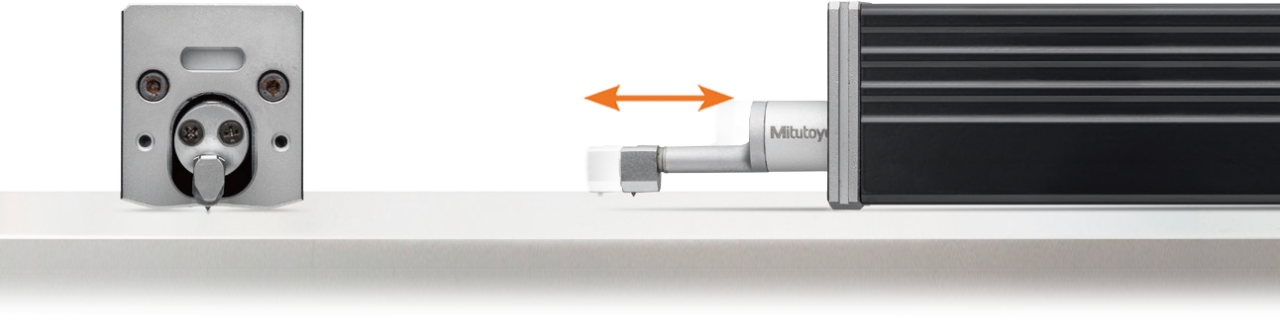

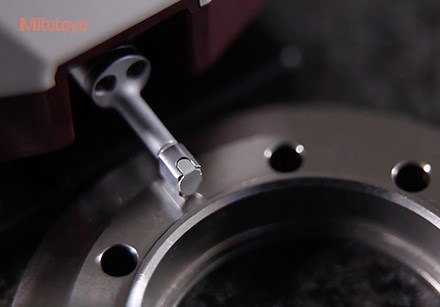

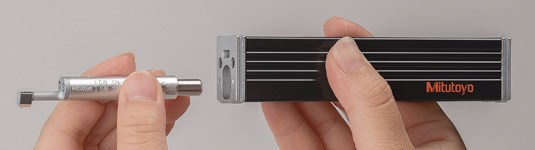

標準檢出器

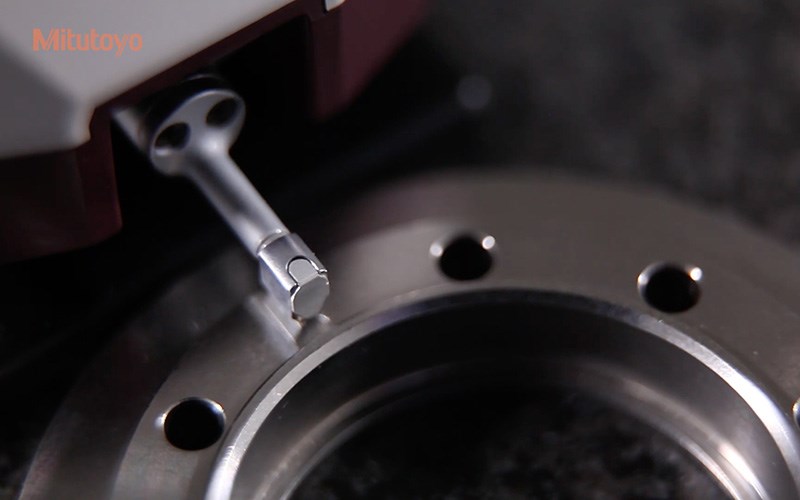

▲除標準檢出器以外，還有小孔用、極小孔用、齒面用、深溝用等各式檢出器可供選擇。

頁首

特色

尺寸

17.5mm（橫向驅動部：5.6mm）

360μm (-200μm to +160μm)

360 μm / 0.035 μm、100 μm / 0.009 μm、25 μm / 0.002 μm

量測 : 0.25mm/s, 0.5mm/s, 0.75mm/s 返回 : 1mm/s

0.75mN type: 0.75mN / 2μmR 60° , 4mN type: 4mN / 5μmR 90°

400mN以下

JIS B 0601:1982、JIS B 0601:1994、JIS B 0601:2013、JIS B 0671:2002、JIS B 0631:2000、 ISO 4287:1997、ISO 13565:1996、ISO 12085:1996、ISO 21920:2021、ASME B46.1、VDA2006

輪廓曲線 (P), 粗度曲線 (R), DF 曲線 , R-Motif 曲線

Ra, Rc, Ry, Rz, Rq, Rt, Rmax※1, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS※3, Rppi, R∆a, R∆q, Rlr, Rmr, Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1、A2、Vo、Rpm、tp※4、Htp※4、R、Rx、AR 可自訂

BAC 負荷曲線 / ADC 振幅分布曲線

Gaussian , 2CR75 , PC75

0.08 , 0.25 , 0.8 , 2.5mm

2.5 , 8μm

0.08 , 0.25 , 0.8 , 2.5mm

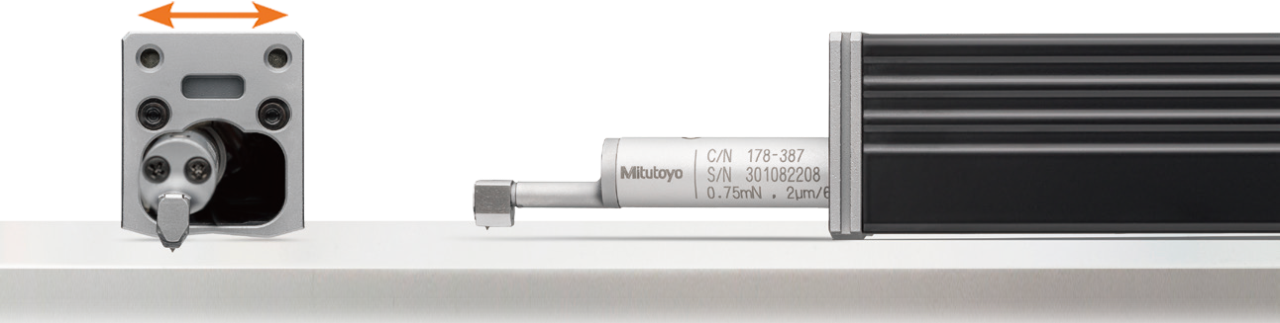

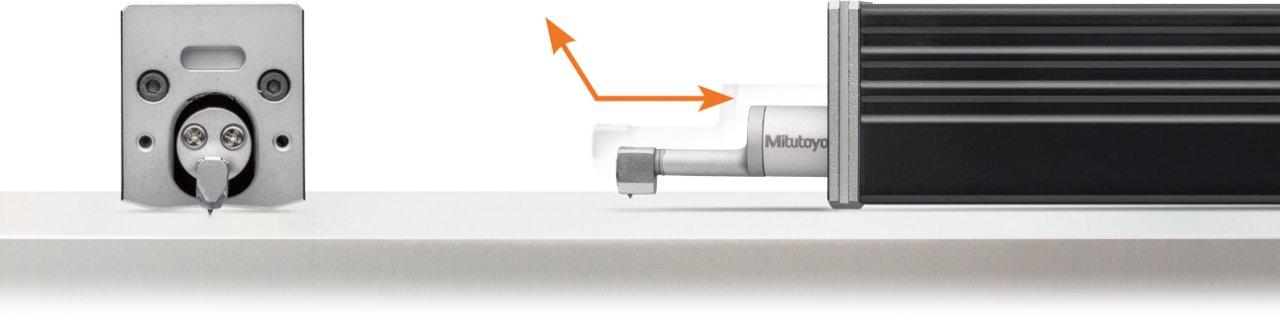

×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, 任意值長度(標準：0.1 - 16.0mm，橫向：0.15.6mm，前退避：0.3 - 16.0mm;間隔 0.01mm)

背光2.8吋320×240dot TFT 彩色LCD 觸控式面板

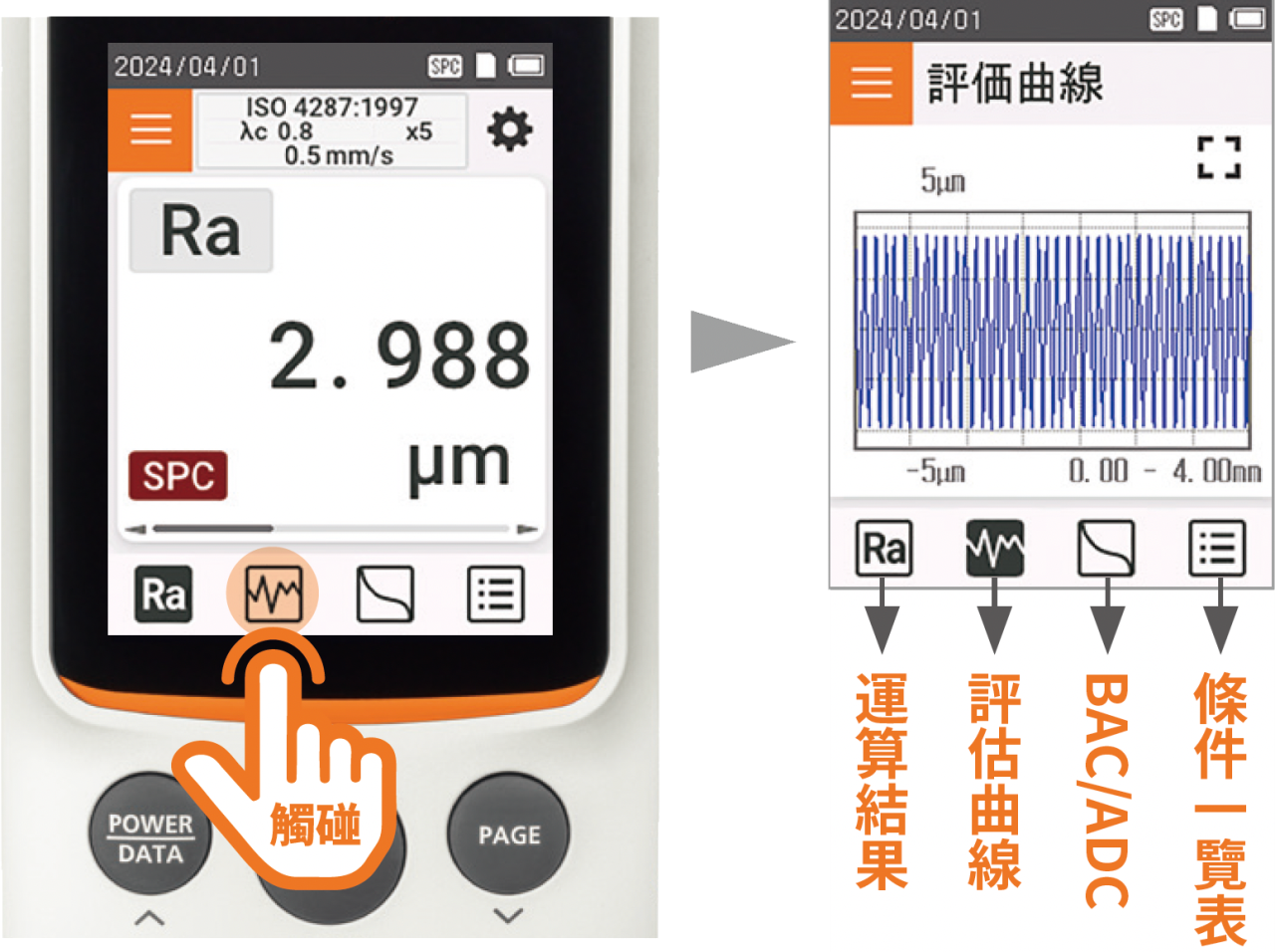

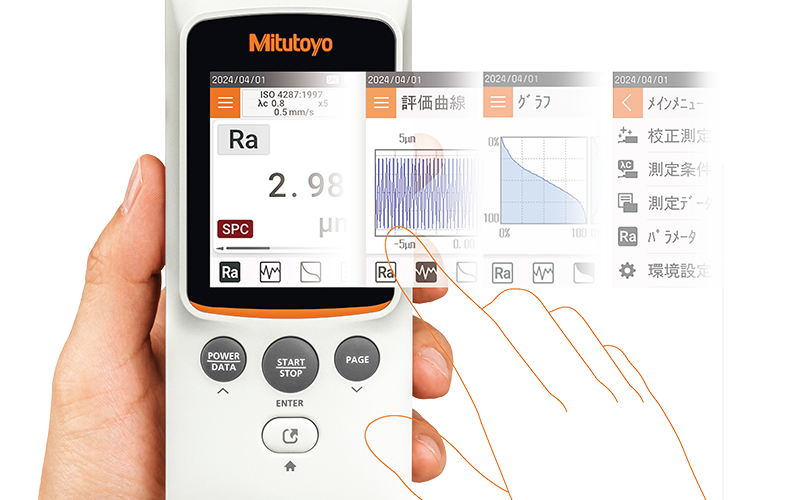

觸控式面板功能項目：觸碰、滑動、快速滑動、長按

背光功能項目調光功能（5階段調整）、省電模式（10秒未碰觸螢幕會關閉背光）

援25種語言（日語、英語、德語、法語、義大利語、西班牙語、葡萄牙語、韓語、中文（簡體、繁體）、 捷克語、波蘭語、匈牙利語、土耳其語、瑞典語、荷蘭語、俄羅斯語、斯洛維尼亞語、 羅馬尼亞語、保加利亞語、芬蘭語、泰語、越南語、印尼語、馬來語）

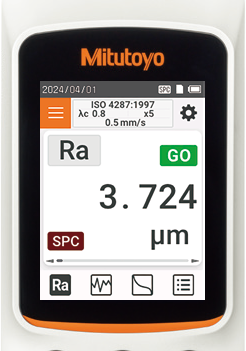

直式顯示：1段顯示/ 3段顯示 / 追溯顯示
橫式顯示：1段顯示/ 4段顯示 / 追溯顯示　

追溯顯示則可顯示最近10件相同參數的運算結果

※ 橫式顯示可左右切換顯示

RS-232C 連接線、熱感式印表機，可列印測量條件/ 運算結果/ 每區間的運算結果/ 量曲測線/ 負載曲線/ 震幅分布曲線（列印倍率：橫向倍率×1～ ×1K/AUTO、縱向倍率×10～ ×100K/AUTO）
※硬體為選購件

Micro SD、USB I/F（Type-C）、Digimatic 輸出、RS-232C I/F、腳踏開關I/F、BLE I/F
※Digimatic、RS-232C、BLE 無法同時使用

可選擇想要計算與顯示的參數

最大值法則、16％法則、平均值規則（ASME 規範僅能使用平均值。VDA 規範不可選擇16% 規則）

・可於運算顯示部儲存10件測量條件與1件測量資料

・microSD 卡（選購件）： 測量條件500件、測量資料10000件、圖像資料500件、 文字檔（測量條件、測量資料、評估曲線、負載曲線、震幅分布曲線）

Ra數值輸入自動校正方式/多次量測(最多5次)平均校正方式

1. 資料鍵分配功能：輸出Digimatic 資料/ 儲存測量資料/ 列印至外部印表機/ 儲存畫面示意圖

2 . 測針警報功能：當測量累計距離超過事先指定的闕值時會進行通知

3 . 自動儲存功能可自動儲存測量後的測量資料

4 . 重新計算功能（λc 等測量條件有限制）

5 . 可放大縮小評估曲線

6 . 功能限制：可透過密碼限制功能的使用權限

7 . 定時調節器：可將測量開始延遲指定的時間

8 . 日曆功能：可設定日期、時間

9 . 音量調整功能：可將按鍵操作聲以5階段調整或調整為無聲

10. 檢測器的連接檢測功能

11. 硬拷貝功能（支援貼上點陣圖）

自動關機功能（可隨意設定10～600秒間的待機時間。使用AC 轉接器時，自動關機功能無效）

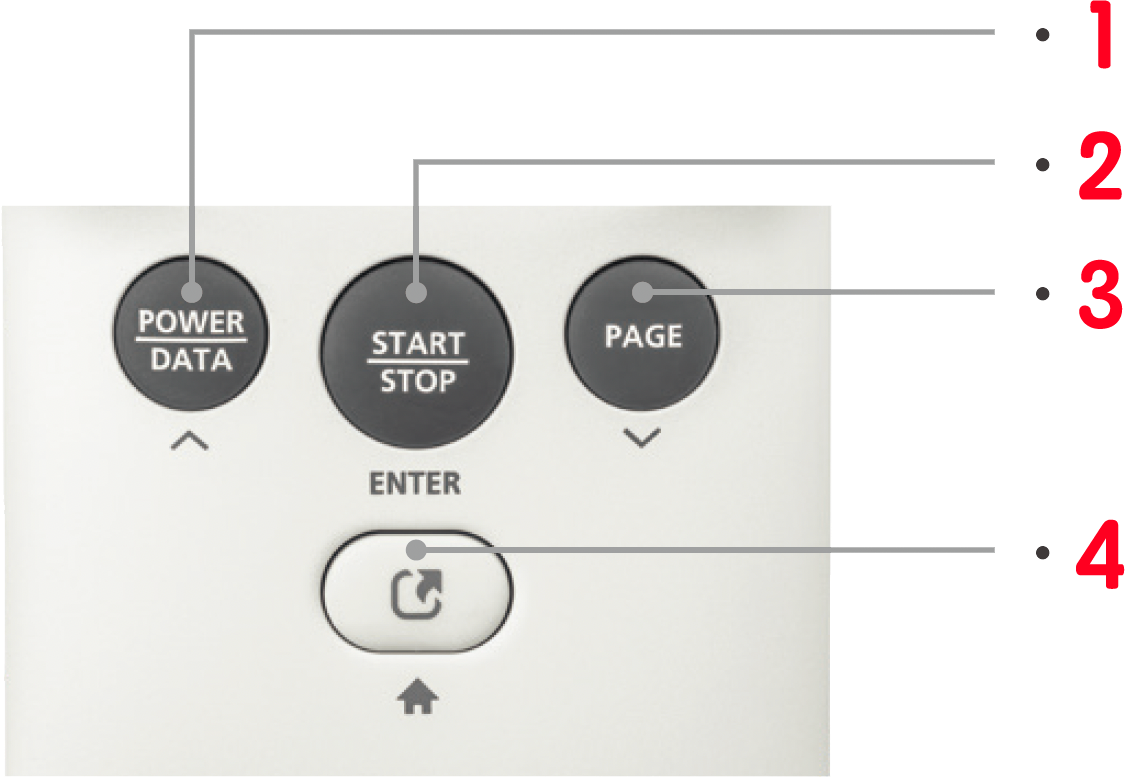

【POWER/DATA】鍵（電源ON、資料輸出、長按：電源OFF）

【START/STOP】鍵（開始/ 停止測量）

【PAGE】鍵（下一頁、長按：停用觸控面板）

【HOME】鍵（返回主畫面、調用每日選單）

AC 轉接器（AC PIN 更換式・USB 型）、輸入電壓：AC100V ～240V±10%（50Hz/60Hz）、

額定輸出：DC5.0V 2.0A、內建電池（Ni-MH）、USB 支援規格：USB2.0（Full speed）、USB 充電規格：BC1.2、

支援以下連接埠：SDP「SDP（Standard Downstream Port）」、CDP「CDP（Charging Downstream Port）」、DCP「DCP（Dedicated Charging Port）」

充電時間最長4小時（充電中可使用）

※ 使用隨附AC 轉接器時的充電時間。連接電腦或USB 充電時，有可能會需要4小時以上才能充電完成。 可測量次數：約1000次（充滿電時）

充電開始溫度：5℃～40℃ ※ 環境溫度過高時，有可能會充電不完全

164.7×67.1×51.9 mm

115×23×26mm
(未安裝檢測器的狀態)

330 g（運算顯示部）、180 g（驅動部）、7.8 g（檢測器）

12AAY583：手提箱

12BAA303：連接線

12BAS450：AC 轉接器

12BAS451：USB2.0連接線

178-601-1：粗度標準片(mm)※橫向無
178-605：粗度標準片(mm) ※橫向才有

12AAE643：接點轉接器※橫向才有

12AAE644：V 型轉接器※橫向才有

12BAK700：校正用台

12BAS476：內建電池開關操作工具

操作說明書類

保證書

JIS B 0601:1982

P

Pz、Pmax

R

Ra

JIS B 0601:1994

R

Ra、Rz、Ry、Pc、Sm、S、mr(c)

JIS B 0601:2013

P

Pa、Pq、Pz、Pp、Pv、Pt、Psk、Pku、Pc、PSm、PzJIS、PΔq、Pmr、Pmr(c)、Pδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

R

Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RSm、RzJIS、RΔq、Rmr、Rmr(c)、Rδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

JIS B 0671:2002

DF

Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RSm、RzJIS、RΔq、Rmr、Rmr(c)、Rδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

JIS B 0631:2000

R-Motif

R、Rx、AR

ISO 4287:1997

P

Pa、Pq、Pz、Pp、Pv、Pt、Psk、Pku、Pc、PPc、PSm、Pz1max、PΔq、Pmr、Pmr(c)、Pδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

R

Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、RPc、Rc、RSm、Rz1max、RΔq、Rmr、Rmr(c)、Rδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

ISO 13565-1：1996

ISO 13565-2：1996

DF

Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RPc、RSm、Rz1max、RΔq、Rmr、Rmr(c)、Rδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

ISO 12085:1996

R-Motif

R、Rx、AR

ASME B46.1:2009

R

Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、RPc、RSm、Rmax、RΔa、RΔq、tp、Htp、Rpm

VDA2006

P

Pa、Pq、Pz、Pp、Pv、Pt、Psk、Pku、Pc、PSm、Pmax、PΔq、Pmr、Pmr(c)、Pδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

R

Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RSm、Rmax、RΔq、Rmr、Rmr(c)、Rδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

DF

Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RSm、Rmax、RΔq、Rmr、Rmr(c)、Rδc、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2

Free

P

Pa、Pq、Pz、Py、Pp、Pv、P3z、Psk、Pku、Pc、PPc、PSm、S、HSC、PzJIS、Pppi、PΔa、PΔq、Plr、Pmr、Pmr(c)、Pδc、Pt、Ppm、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、Vo

R

Ra、Rq、Rz、Ry、Rp、Rv、R3Z、Rsk、Rku、Rc、RPc、RSm、S、HSC、RzJIS、Rppi、RΔa、RΔq、Rlr、Rmr、Rmr(c)、Rδc、Rt、Rpm、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、Vo

DF

Ra、Rq、Rz、Ry、Rp、Rv、R3Z、Rsk、Rku、Rc、RPc、RSm、S、HSC、RzJIS、Rppi、RΔa、RΔq、Rlr、Rmr、Rmr(c)、Rδc、Rt、Rpm、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、Vo

R-Motif

R、Rx、AR

ISO 21920:2021

ISO4287.P

Pa、Pq、Pz、Pp、Ppt、Pv、Pt、Pvt、Pzx(l)、Psk、Pku、Pc、Pcx、Pcq、Ppc、PSm、PSmx、PSmq、Pda、Pdq、Pdt、Pdl、Pdr

ISO4287.R

Ra、Rq、Rz、Rp、Rpt、Rv、Rt、Rvt、Rzx(l)、Rsk、Rku、Rc、Rcx、Rcq、Rpc、RSm、RSmx、RSmq、Rda、Rdq、Rdt、Rdl、Rdr
